Амперметры щитовые

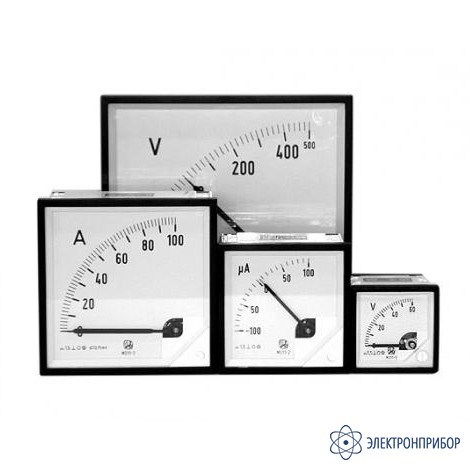

М311 — миллиамперметр

Код товара: 40486

    Описание миллиамперметра М311:

    Миллиамперметр М311 щитовой показывающий магнитоэлектрической системы, класса точности 1.5 с подвижной частью на кернах и подпятниках предназначен для измерения тока в сетях постоянного тока. Прибор предназначены для работы при температуре от -40 до +50°С и относительной влажности 95%. Предел допускаемой основной погрешности на всех отметках диапазона измерений равен ±1.5% от конечного значения диапазона измерений. Режим работы - непрерывный, время работы не ограничено.

    Информация для заказа:

    Миллиамперметр М311 монтируют на ферромагнитных и неферромагнитных щитах толщиной от 1 до 15 мм при помощи приспособлений, поставляемых с прибором.

    Габаритные размеры щитового аналогового миллиамперметра М311-2.

    Габаритные размеры щитового аналогового миллиамперметра М311-3.

    Габаритные размеры щитового аналогового миллиамперметра М311-3 (120х120).

    Габаритные размеры щитового аналогового миллиамперметра М311-4.

    Пределы допускаемой дополнительной погрешности миллиамперметра М311, вызванной:

    • изменением положения приборов от рабочего в любом направлении на ± 5о, равны 0,5 предела допускаемой основной погрешности, при этом рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона α = 15о, 30о, 45о, 60о, 75о (угол меньше 90о) или с углом наклона α = 105о, 120о (угол больше 90о);
    • изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °C на каждые 10 °C изменения температуры, равны 0,8 предела допускаемой основной погрешности;
    • изменением относительной влажности окружающего воздуха от нормальной до 90%, равны пределу допускаемой основной погрешности;
    • влиянием внешнего постоянного магнитного поля с индукцией 0,5 мТл, равны ±3%.

    Варианты исполнения миллиамперметра М311 представлены ниже. При заказе нужно указать требуемые параметры в виде кода:

    1. Габаритный размер лицевой панели 48х48 72х72 96х96 120х120 144х144
    Код для заказа 1 2 3 3(120x120) 4
    2. Вид приемки Приемка ОТК Проверка ЦСМ
    Код для заказа а -
    3. Диапазон измерения1 Значение
    Код для заказа Число
    4. Способ включения2 Значение
    Код для заказа Число

    1 Ввести конечное значение диапазона измерений

    2 При подключении через наружный шунт указать падение напряжения на шунте: НШ 75мВ, НШ 100мВ, НШ 150мВ, НШ 300мВ

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример заказа "Миллиамперметр М311-2 а 1000 НШ 75мВ":

    Габаритный размер лицевой панели 72х72 2
    Вид приемки приемка ОТК а
    Диапазон измерения 1000 1000
    Способ включения НШ 75мВ НШ 75мВ

  • Технические характеристики миллиамперметра М311:

    Параметр М311-1 М311-2 М311-3 М311-4
    Габаритные размеры, мм 48х48х71 72х72х72 96х96х72, 120х120х72 144х144х76
    Размеры окна в щите (квадрат), мм 45+0.6 68+0.7 92+0.8, 112+0.9 138+1
    Масса, кг 0.15 0.2 0.25 0.4
    Класс точности 1,5
    Предел допускаемой основной погрешности на всех отметках диапазона измерений ±1.5% от конечного значения диапазона измерений
    Конечные значения диапазонов измерений (непосредственное включение), мА 0,04..600 0,1....600
    Условия эксплуатации при температуре от -40 до +50°С и относительной влажности 95%

  • Комплект поставки М311

    № Наименование Количество
    1 Миллиамперметр М311 1
    2 Приспособление для крепления прибора к щиту 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
