Амперметры щитовые

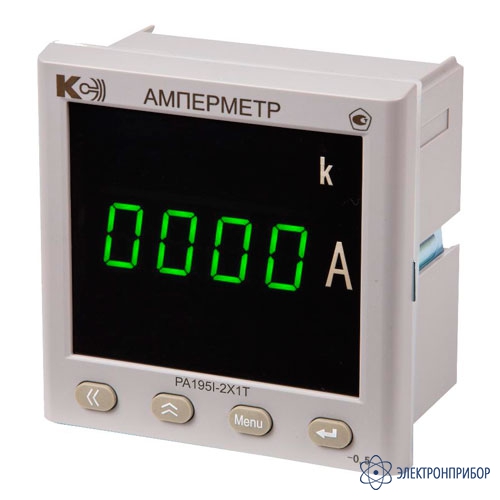

PA195I-2K1T — амперметр постоянного тока, одноканальный (дополнительно 1 порт RS-485 Modbus RTU)

Код товара: 35344
  • 61535-15
    Является модификацией PA195I-2xxx

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Сертификаты

    Назначение амперметра постоянного тока PA195I-2xxx:

    Одноканальные амперметры PA195I предназначены для измерения силы постоянного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

    Исполнения амперметра постоянного тока PA195I-2xxx:

    Амперметры постоянного тока PA195I-2xxx изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

    • PA195I-2X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
    • PA195I-2K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
    • PA195I-2K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
    • PA195I-2K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
    • PA195I-2S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
    • PA195I-2K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
    • PA195I-2K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
    • PA195I-2K1T 1RS- базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.

  • Технические характеристики амперметра постоянного тока PA195I-2xxx:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
    - для модификаций класса точности 0,2
    - для модификаций класса точности 0,5
    ± 0,2
    ± 0,5
    Номинальные значения входного сигнала
    Номинальное значение силы переменного тока, Iн: (1) (2)
    - мА
    - А
    5; 10; 20; 50; 100; 200; 500; 1000; 2000
    1; 2; 5
    Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, Uн, мВ 75; 100; 150
    Диапазоны измеряемых сигналов
    Диапазон измеряемого входного сигнала:
    - тока для PA195I прямого включения (3) ± (0,005…1,2)·Iн или (0,005…1,2)·Iн
    - напряжения для PA195I, работающего с  внешним шунтом (2) (3) ± (0,005…1,2)·Uн или (0,005…1,2)·Uн
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора Светодиодный
    Количество строк индикатора 1
    Диапазон отображаемых значений (4) -9999…0…9999
    или 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы
    - питание – выходы
    - входы – выходы
    3
    3
    2
    Климатические условия
    Эксплуатация/транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 69,5
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,5
    Масса прибора в упаковке, кг, не более 0,7

    (1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);
    (2) Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом;
    (3) Амперметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе;
    (4) 0…9999  для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999  для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.

  • Комплект поставки PA195I-2K1T

    № Наименование Количество
    1 Амперметр постоянного тока PA195I-2K1T (дополнительно 1 порт RS-485 Modbus RTU) 1
    2 Краткое руководство по эксплуатации 1
    3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1
    4 Паспорт 1
    5 Коробка упаковочная 1
