Амперметры щитовые

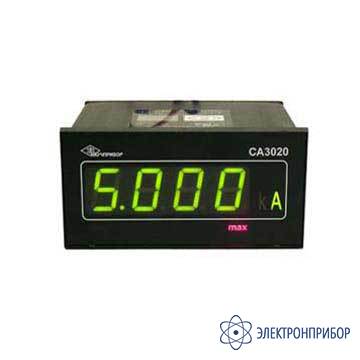

СА3020 — амперметр цифровой щитовой

Код товара: 24400
  • 32358-11
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      32358-11 до 06.10.2026

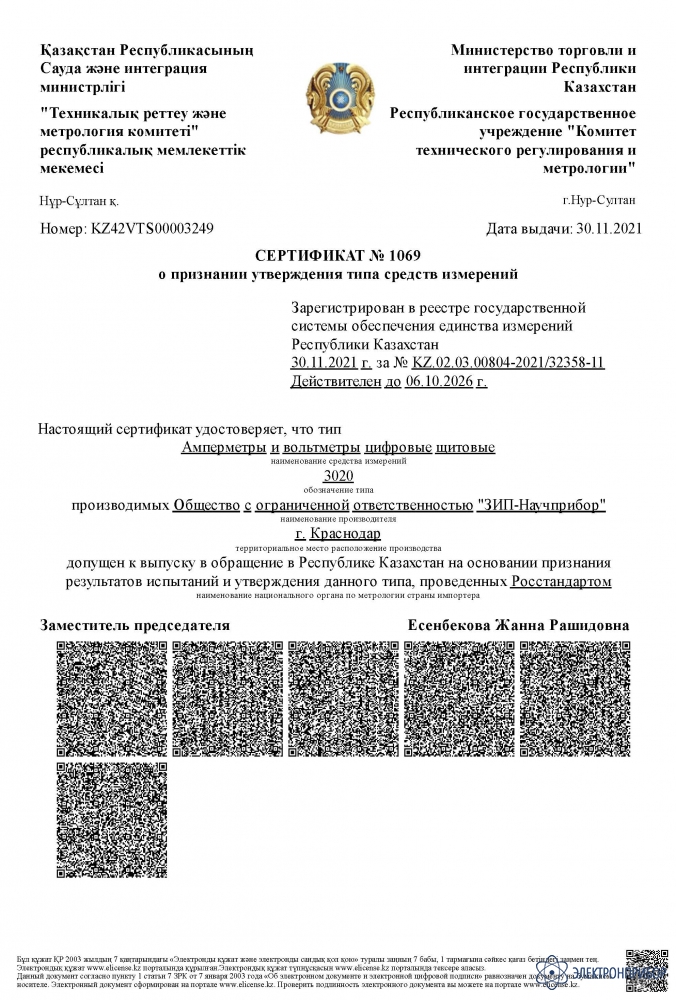

    Сертификаты

    Описание амперметра цифрового щитового СА3020:

    Амперметр цифровой щитовой СА3020 предназначен для измерения действующего значения переменного тока и передачи их значений по интерфейсу RS485 (гальванически развязан). Амперметр цифровой щитовой СА3020 предназначен для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления.

    Амперметр СА3020 выпускается в трех модификациях в зависимости от номинального значения измеряемого тока:

    • СА3020-1 с номинальным значением тока 1 А;
    • СА3020-2 с номинальным значением тока 2 А;
    • СА3020-5 с номинальным значением тока 5 А.

    Амперметр СА3020 имеет возможность установки по интерфейсу RS485 (гальванически развязаному) коэффициентов трансформации ИТТ (Кт) в диапазоне от 1 до 30000 и индицирует значение измеряемого тока с учетом установленного коэффициента трансформации ИТТ в амперах или килоамперах.

    Кроме функции измерения амперметр СА3020 реализует функцию контроля минимального и максимального допустимых значений измеряемого тока. Выход измеряемого тока за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле. Диапазон установки уставок нижнего допускаемого значения измеряемого тока от (0,02 Iн*Кт) до (1,48 Iн*Кт). Диапазон установки уставок верхнего допускаемого значения измеряемого тока от 0,03 Iн*Кт до 1,49 Iн*Кт.

    Амперметр СА3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.11.

  • Технические характеристики амперметра цифрового щитового СА3020:

    Параметр Значение
    СА3020-1 СА3020-2 СА3020-5
    Номинальное значение измеряемого тока, Iн 1 А 2 А 5 А
    Диапазон измеряемых токов от 0,01 Iн до 1,5 Iн
    Частотный диапазон измеряемых токов от 45 до 850 Гц
    Пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого тока
    Диапазон установки уставок нижнего допускаемого значения измеряемого тока от (0,02 Iн*Кт) до (1,48 Iн*Кт)
    Диапазон установки уставок верхнего допускаемого значения измеряемого тока от (0,03 Iн*Кт) до (1,49 Iн*Кт)
    Мощность, потребляемая измерительной цепью, не превышает 0,12 В⋅A 0,25 В⋅A 0,6 В⋅A
    Напряжение питания сеть переменного тока напряжением (85-260) В и частотой (47-65) Гц или постоянное напряжение (120 - 300) В
    Потребляемая мощность, не более 4 В⋅A
    Габариты 144x72x190 мм
    Масса, не более 0,55 кг

  • Комплект поставки СА3020

    № Наименование Количество
    1. Амперметр СА3020 выбранной модификации 1
    2. Фиксатор для крепления амперметра к щиту 2
    3. Розетка BLZ5,08/8F с корпусом BLZAH 1
    4. Розетка DB-9F с корпусом DP-9C 1
    5. Наконечник кабельный 2
    6. Формуляр 1
    7. Руководство по эксплуатации 1
    8. Диск с программой 1
