АВЭМ 3 04, АВЭМ304

Вольтметры щитовые

АВЭМ-3-04 — вольтметр

Код товара: 60712
  • 56871-14

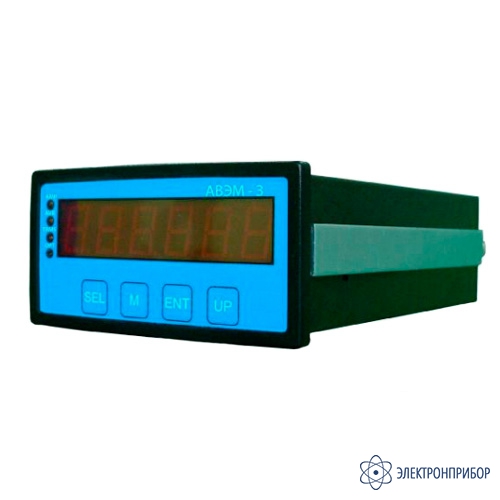

    Вольтметр АВЭМ-3-04 Вольтметр АВЭМ-3-04 Вольтметр АВЭМ-3-04

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      56871-14 до 08.02.2029

    Назначение вольтметра АВЭМ-3-04:

    Вольтметр АВЭМ-3-04 предназначен для:
    - Для измерения амплитудного значения напряжения до 4,5 кВ;
    - Для измерения действующего и среднего значения напряжения;
    - Диапазон частот измеряемых от 40-500 Гц.

    Описание вольтметра АВЭМ-3-04:

    Прибор измерительный АВЭМ-3-04 представляет собой комбинацию высоковольтного делителя напряжения и подключенного к его выходу измерительного блока.

    Принцип действия АВЭМ-3-04 заключается масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя и последующего измерения его выходного напряжения. Измерительный блок преобразовывает входной аналоговый сигнал напряжения с нижнего плеча делителя с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.

    Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или по оптоволоконному кабелю.

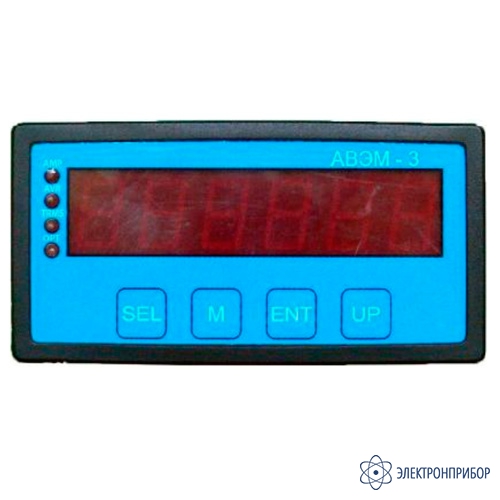

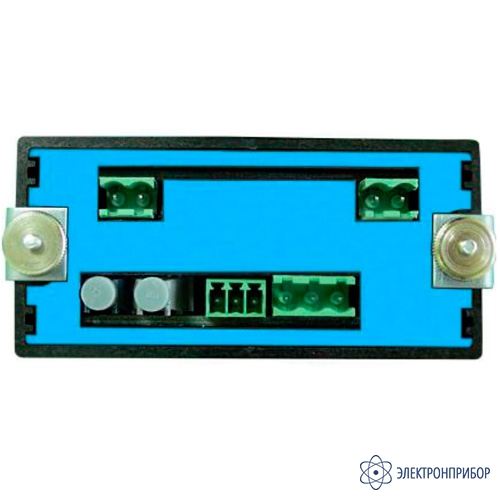

    Основные узлы АВЭМ-3-04: делитель напряжения, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор. Конструктивно приборы выполнены в пластиковом корпусе прямоугольной формы. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши, цифровой индикатор. На задней панели корпуса размещены разъемы питания, интерфейсов связи и клеммы подключения измеряемого сигнала.

  • Технические характеристики вольтметра АВЭМ-3-04:

    Параметр Значение
    Измерение постоянного напряжения Диапазон измерения, В [0,5 - 1) [1 - 1000] (1000 - 4500]
    Пределы допускаемой относительной погрешности измерения напряжения, % 1 0,1 0,25
    Измерение переменного напряжения Диапазон измерения, В [0,5 - 1) [1 - 1000] (1000 - 4500]
    Пределы допускаемой относительной погрешности измерения напряжения, % 1 0,1 0,5
    Базовая погрешность измерения напряжения 0,05-0,1 %
    Базовая погрешность измерения частоты 0,2 %
    Диапазон измерений 120 дБ
    Частота До 500 Гц
    Входной импеданс 10 МОМ/50 пФ
    Последовательные интерфейсы Оптический канал
     RS-485
    Габаритные размеры  96 х 150 х 45 мм
    Масса 350 г

  • Комплект поставки АВЭМ-3-04

    № Наименование Количество
    1 Вольтметр АВЭМ-3-04 1
    2 Беспроводной интерфейс  1
    3 Оптический вход-выход 1
    4 Клеммник «Измерение» 2
    5 Клеммник «Питание» 1
    6 Клеммник «RS485» 1
    7 Система крепления к щиту 1
    8 Упаковка 1
    9 Руководство по эксплуатации 1
    10 Паспорт 1
    11 Методика поверки 1
