АВЭМ-4 — вольтметр
Код товара: 60716-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
68776-17 до 25.09.2027
Сертификаты
Назначение вольтметра АВЭМ-4:
Вольтметр АВЭМ-4 предназначен для:
- измерений напряжения постоянного и переменного тока;
- измерений частоты.Описание вольтметра АВЭМ-4:
Приборы измерительные АВЭМ-4 представляют собой комбинацию высоковольтного делителя напряжения и подключенного к его выходу измерительного блока.
Принцип действия приборов заключается масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя и последующего измерения его выходного напряжения. Измерительный блок преобразовывает входной аналоговый сигнал напряжения с нижнего плеча делителя с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или по оптоволоконному кабелю (порт оптоволоконной связи устанавливается опционально по запросу заказчика).
Основные узлы приборов: делитель напряжения, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор.

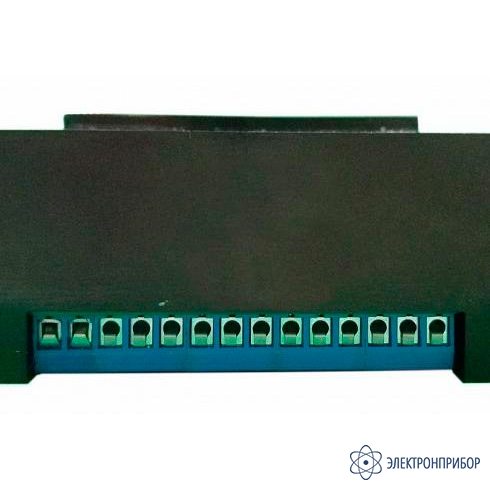

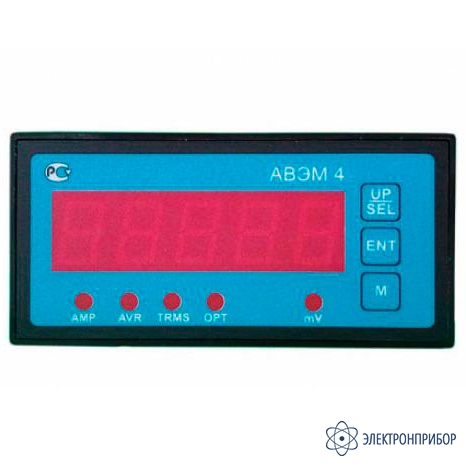

Конструктивно приборы выполнены в пластиковом корпусе прямоугольной формы. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши, цифровой индикатор. На задней панели корпуса размещены разъемы питания, интерфейсов связи и клеммы подключения измеряемого сигнала.
Приборы выпускаются в следующих модификациях, отличающихся между собой диапазонами измерений напряжения и наличием оптического выхода:
- АВЭМ-4-01 (без оптического выхода) - с измерением постоянного тока до 10 В, переменного тока до 10 В;
- АВЭМ-4-02 (без оптического выхода) - с измерением постоянного тока до 100 В, переменного тока до 100 В;
- АВЭМ-4-03 (без оптического выхода) - с измерением постоянного тока до 1000 В, переменного тока до 1000 В;
- АВЭМ-4-01 (с оптическим выходом) - с измерением постоянного тока до 10 В, переменного тока до 10 В;
- АВЭМ-4-02 (с оптическим выходом) - с измерением постоянного тока до 100 В, переменного тока до 100 В;
- АВЭМ-4-03 (с оптическим выходом) – с измерением постоянного тока до 1000 В, переменного тока до 1000 В. -
-
Технические характеристики вольтметра АВЭМ-4:
Параметр АВЭМ-4-01 (без оптического выхода) АВЭМ-4-02 (без оптического выхода) АВЭМ-4-03 (без оптического выхода) АВЭМ-4-01 (с оптическим выходом) АВЭМ-4-02 (с оптическим выходом) АВЭМ-4-03 (с оптическим выходом) Измерение напряжения постоянного тока Диапазон измерения, В От 0,005 до 0,01 От 0,01 до 10 От 0,01 до 0,1 От 0,1 до 100 От 0,1 до 1 От 1 до 1000 Пределы допускаемой относительной погрешности измерения напряжения, % ±1 ±0,1 ±1 ±0,1 ±1 ±0,1 Измерение напряжения переменного тока Диапазон измерения, В От 0,005 до 0,01 От 0,01 до 10 От 0,01 до 0,1 От 0,1 до 100 От 0,1 до 1 От 1 до 1000 Пределы допускаемой относительной погрешности измерения напряжения, % ±1 ±0,1 ±1 ±0,1 ±1 ±0,1 Параметры электрического питания Напряжение переменного тока, В От 198 до 242 Частота переменного тока, Гц От 45 до 55 Входное сопротивление постоянному току, МОм Не менее 1 Габаритные размеры, мм 100 × 96 × 48 Масса, кг 0,4 Рабочие условия измерений Температура окружающего воздуха, °С От +10 до +30 Относительная влажность воздуха, % До 80 при температуре +25°С Последовательные интерфейсы Оптический канал (в соответствующей модификации);
RS-485Приведены амплитудные значения напряжения переменного тока. Диапазон частот напряжения переменного тока от 40 до 60 Гц -
Комплект поставки АВЭМ-4
№ Наименование АВЭМ-4-01 (без оптического выхода) АВЭМ-4-02 (без оптического выхода) АВЭМ-4-03 (без оптического выхода) АВЭМ-4-01 (с оптическим выходом) АВЭМ-4-02 (с оптическим выходом) АВЭМ-4-03 (с оптическим выходом) 1 Вольтметр АВЭМ-4 1 1 1 1 1 1 2 Беспроводной интерфейс 1 1 1 1 1 1 3 Оптический вход-выход - - - 1 1 1 4 Клеммник «Измерение» 2 2 2 2 2 2 5 Клеммник «Питание» 1 1 1 1 1 1 6 Клеммник «RS485» 1 1 1 1 1 1 7 Система крепления к щиту 1 1 1 1 1 1 8 Упаковка 1 1 1 1 1 1 9 Руководство по эксплуатации 1 1 1 1 1 1 10 Паспорт 1 1 1 1 1 1 11 Методика поверки 1 1 1 1 1 1 -
