Вольтметры щитовые

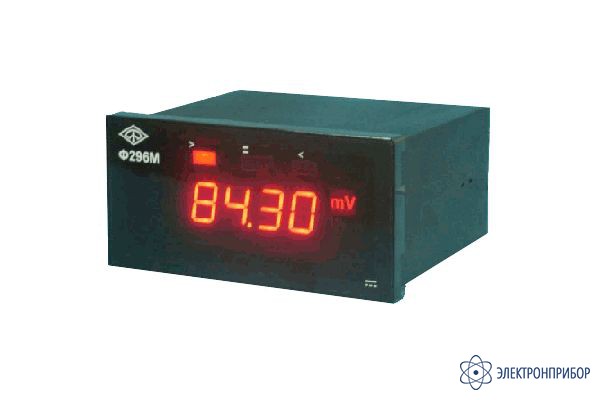

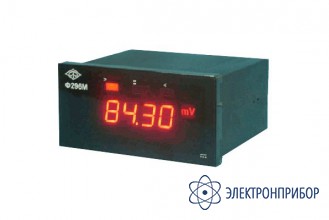

Ф296М — вольтметр цифровой щитовой постоянного тока

Код товара: 41576
  • 2 варианта исполнения

    Назначение щитового вольтметра Ф296МВ:

    Вольтметры Ф296МВ постоянного тока, цифровые щитовые однопредельные предназначены для измерение постоянных напряжений, токов или мощностей.

    Функции щитового вольтметра Ф296МВ:

    • измерение;
    • индикация результатов измерения;
    • сравнение измеряемой величины с заданными в пределах диапазона измерений уставками ("больше", "меньше");
    • преобразование измеряемого параметра в выходной унифицированный сигнал силы постоянного тока (от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА);
    • обмен информацией по интерфейсам RS485 или RS-232.

    Питание щитового вольтметра Ф296МВ:

    • от сети переменного тока напряжением (220±22) В и частотой (50±1) Гц, с использование адаптера БПН 9-0,5;
    • напряжением (9±2) В постоянного или переменного (действующее значение) тока.
      Потребляемая мощность не более 10 В·А.

    Пример заказа щитового вольтметра Ф296МВ:

    Вольтметр с конечным значением диапазона 100 мВ, интерфейсом RS-485 и аналоговым выходом 0-20 мА:
    Прибор цифровой постоянного тока Ф296МВ - 100 мВ - RS485 - 0-20 мА, ТУ 4221-040-71064713-2008.

  • Технические характеристики щитового вольтметра Ф296МВ:

    Общие характеристики
    Габаритные размеры 160 х 80 х 140 мм.
    Установочные размеры (152+1,0) х (72+0,7) мм.
    Масса 0,5 кг.
    Рабочие условия применения
    температура окружающего воздуха от 5 до 50 °С
    верхнее значение относительной влажности 90 % при температуре 25 °С
    Атмосферное давление (630-800) мм рт. ст.
    Характеристики модификаций
    Тип Способ включения Предел допускаемой основной погрешности,
    %    		 ±Хк Rвх., МОм,
    не менее
    (Uш, мВ,
    не более)
    Ф296МВ-100 мВ Непосредственно ±[0,05+0,025(Хк/Х-1)] 100 мВ 10 МОм
    Ф296МВ-1000 мВ 1000 мВ
    Ф296МВ-10 В 10 В 1 МОм
    Ф296МВ-100 В 100 В
    Хк   - конечное значение измеряемой величины;
    Х    - значение измеряемой величины
    Rвх - входное сопротивление (для вольтметров);
    Uш  - падение напряжения (для амперметров).

  • Комплект поставки Ф296М

    № Наименование Количество
    1. Вольтметр цифровой щитовой постоянного тока Ф296МВ 1
