Вольтметры щитовые

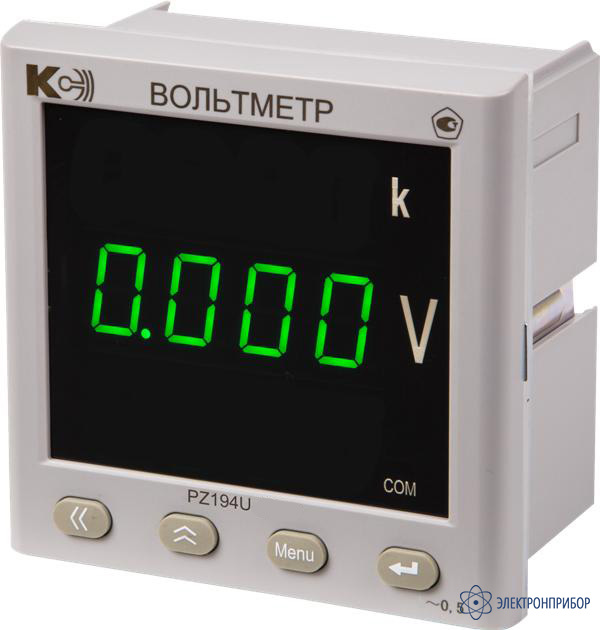

PZ194U-2S1T — вольтметр переменного тока, одноканальный (дополнительно 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода)

Код товара: 35380
  • 61535-15
    Является модификацией PZ194U-2xxx

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Сертификаты

    Назначение вольтметра переменного тока PZ194U-2xxx:

    Вольтметры PZ194U предназначены для измерения напряжения постоянного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

    Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора измерительным трансформатором. Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора). Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях".

    Особенности вольтметра переменного тока PZ194U-2xxx:

    • Аттестация в ОАО «ФСК ЕЭС». Рекомендованы для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Россети»;
    • Класс точности 0,2 или 0,5;
    • 1-строчный светодиодный индикатор (высота цифр 20 мм);
    • Цвет индикатора красный, зеленый или желтый (выбирается при заказе);
    • Цифровые порты RS-485 (до 2-х) с протоколом Мodbus RTU;
    • Аналоговые выходы (до 3-х) (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В);
    • Релейные выходы (до 3-х) (5A,~250B/=30B);
    • Дискретные входы типа «сухой контакт» (до 4-х) (с внутренним питанием =24В);
    • Степень защиты прибора, обеспеченная передней панелью, IP66;
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

    Исполнения вольтметра переменного тока PZ194U-2xxx:

    Вольтметры PZ194U-2xxx изготавливаются в различных модификациях, которые отличаются количеством каналов, составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

    Одноканальные вольтметры переменного тока:

    • PZ194U-2X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
    • PZ194U-2K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
    • PZ194U-2K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
    • PZ194U-2K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
    • PZ194U-2S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
    • PZ194U-2K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
    • PZ194U-2K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
    • PZ194U-2K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.

    Трехканальные вольтметры переменного тока:

    • PZ194U-2X4T - базовая модификация (без дополнительных входов и выходов, только индикация);
    • PZ194U-2K4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
    • PZ194U-2S4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 3 релейных выхода;
    • PZ194U-2K4T 3 AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 3 аналоговых выхода.

  • Технические характеристики вольтметра переменного тока PZ194U-2xxx:

    Параметр Значение
    Пределы допускаемой основной приведенной погрешности измерения напряжения, %:
    - для модификаций класса точности 0,2
    - для модификаций класса точности 0,5
    ± 0,2
    ± 0,5
    Номинальное значение силыпостоянного тока, Uн: (1)
    - мВ
    - В
    100; 150; 200; 250; 500; 1000; 2000
    1; 2; 5; 10; 20; 50; 100; 150; 220; 380; 500; 660; 750
    Диапазон измеряемых сигналов (0,05…1,2)·Uн
    Диапазон силы переменного тока в режиме измерения частоты (0,3…1,2)·Uн
    Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65
    Допустимая перегрузка на измерительном(ых) входе(-ах) тока 2·Uн (2)
    Напряжение питания, В (3) пер. 80-270, 45-55 Гц или пост. 80-270
    пост. ток 19-50
    Мощность, потребляемая от источника питания, ВА, не более 5
    Сопротивление измерительного входа тока, МОм, не более 1
    Период обновления результатов измерения, с, не более 1
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Количество каналов измерения 1 или 3
    Схема подключения 3-фазного вольтметра 3-фазная 3-проводная или 3-фазная 4-проводная
    Аналоговые выходы тока, мА 4-20, 0-20, 0-5
    Аналоговые выходы напряжения, В 0-5, 1-5 или 0-10
    Порт RS-485 протокол Modbus RTU; скорость передачи 2400, 4800, 9600, 19200, 38400 (4) бит/с
    Дискретные входы контроль состояния "сухого контакта", напряжение разомкнутого входа 15 В, ток замкнутого входа 4 мА
    Релейные выходы 5 А, пер. 250 В/ пост. 30 В
    Климатические условия
    Эксплуатация/транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 69,5
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,5
    Масса прибора в упаковке, кг, не более 0,7

    (1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);
    (2) Для приборов с номинальным значением 380 В перегрузка 1,5·Uн    ;
    (3) Варианты исполнения;
    (4) Порт связи со скоростью передачи до 38400 бит/с устанавливается по заказу.

  • Комплект поставки PZ194U-2S1T

    № Наименование Количество
    1 Вольтметр переменного тока PZ194U-2S1T, одноканальный (дополнительно 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода) 1
    2 Краткое руководство по эксплуатации 1
    3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1
    4 Паспорт 1
    5 Коробка упаковочная 1
