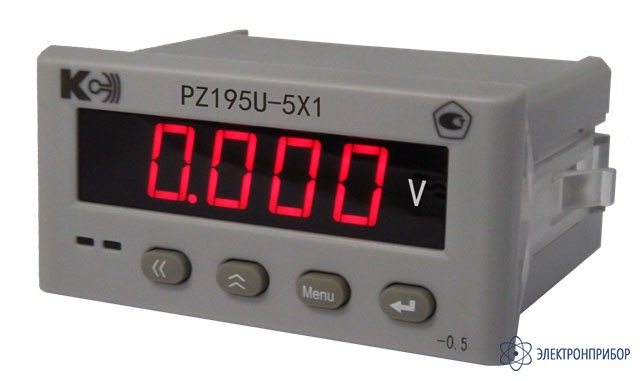

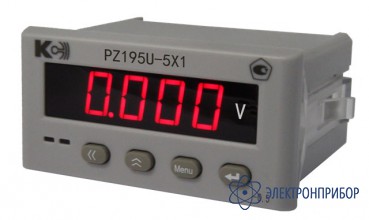

PZ195U-5X1 — вольтметр
Код товара: 35371-
-
Гарантия
5 лет
-
Межповерочный интервал
10 лет
-
Госреестр СИ РФ
61535-15 до 09.09.2025
-
Производитель
Сертификаты
Назначение вольтметра PZ195U-5X1:
Вольтметры PZ195U-5X1 предназначены для измерения напряжения постоянного тока в электрических цепях.
Приборы PZ195U-5X1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.
Особенности вольтметра PZ195U-5X1:
- Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Четыре кнопки на лицевой панели позволяют настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора добавочным сопротивлением (для вольтметров постоянного напряжения более 500 В);
- Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора);
- Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.
-
-
Технические характеристики вольтметра PZ195U-5X1:
Параметр Значение Основные погрешности Пределы допускаемой основной приведенной погрешности измерения силы тока, %: - для модификаций класса точности 0,2 ± 0,2 - для модификаций класса точности 0,5 ± 0,5 Номинальные значения входного сигнала Номинальное значение напряжения постоянного тока (PZ195U), Uн: (1) (2) - мВ 100; 200; 500; 1000; 2000 - В 1; 2; 5; 10; 20; 50; 100; 200; 300; 500 Номинальный входной ток модификации вольтметра PZ195U, предназначенной для измерения напряжения постоянного тока более 500 В с использованием добавочного сопротивления, Iн, мА 5 Диапазоны измеряемых сигналов Диапазон измеряемого входного сигнала - тока для PZ195U прямого включения (3) ± (0,005…1,2)·Iн или (0,005…1,2)·Iн - напряжения для PZ195U, работающего с внешним шунтом (2) (3) ± (0,005…1,2)·Uн или (0,005…1,2)·Uн Питание Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270 Мощность, потребляемая от источника питания, ВА, не более 5 Время установления рабочего режима после включения питания, мин, не более 5 Индикация Тип индикатора 1-строчный светодиодный Количество строк индикатора 1 Диапазон отображаемых значений (4) -9999…0…9999 или 0…9999 Период обновления результатов измерения, с, не более 1,1 Изоляция Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100 Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ: - питание – входы 3 - питание – выходы 3 - входы – выходы 2 Климатические условия Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80 Относительная влажность, % 93 при +35 °С, без конденсации влаги Высота над уровнем моря, м, не более 2500 Размеры и масса Габаритные размеры передней панели, мм 96x48 Габаритная длина, мм 125 Вырез в щите, мм 91x44 Масса прибора, кг, не более 0,34 (1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).
(2) Для измерения напряжений постоянного тока больше 500 В используется модификация вольтметра PZ195U, работающая с внешним добавочным сопротивлением.
(3) Вольтметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.
(4) 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.
-
Комплект поставки PZ195U-5X1
№ Наименование Количество 1. Вольтметр PZ195U-5X1 1 -
