Вольтметры щитовые

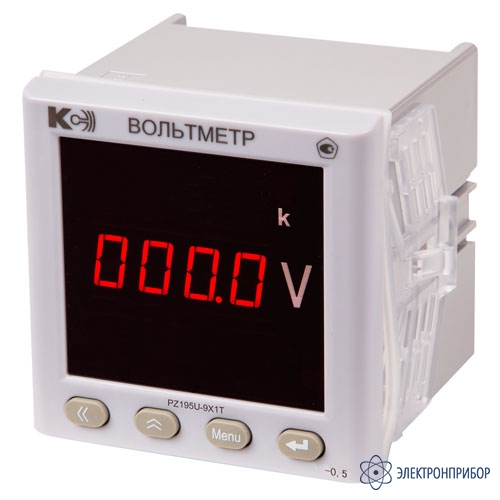

PZ195U-9xxx — вольтметр постоянного тока, одноканальный

Код товара: 48062
  • 61535-15
    8 вариантов исполнения

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Сертификаты

    Назначение вольтметра постоянного тока PZ195U-9xxx:

    Вольтметры PZ195U предназначены для измерения напряжения постоянного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

    Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора измерительным трансформатором. Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора). Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях".

    Особенности вольтметра постоянного тока PZ195U-9xxx:

    • Аттестация в ОАО «ФСК ЕЭС». Рекомендованы для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Россети»;
    • Класс точности 0,2 или 0,5;
    • 1-строчный светодиодный индикатор (высота цифр 20 мм);
    • Цвет индикатора красный, зеленый или желтый (выбирается при заказе);
    • Цифровые порты RS-485 (до 2-х) с протоколом Мodbus RTU;
    • Аналоговые выходы (до 3-х) (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В);
    • Релейные выходы (до 3-х) (5A,~250B/=30B);
    • Дискретные входы типа «сухой контакт» (до 4-х) (с внутренним питанием =24В);
    • Степень защиты прибора, обеспеченная передней панелью, IP66;
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

    Исполнения вольтметра постоянного тока PZ195U-9xxx:

    Вольтметры постоянного тока PZ195U-9xxx изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

    • PZ195U-9X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
    • PZ195U-9K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
    • PZ195U-9K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
    • PZ195U-9K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
    • PZ195U-9S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
    • PZ195U-9K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
    • PZ195U-9K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
    • PZ195U-9K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.

  • Технические характеристики вольтметра постоянного тока PZ195U-9xxx:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной приведенной погрешности измерения напряжения, %:
    - для модификаций класса точности 0,2
    - для модификаций класса точности 0,5
    ± 0,2
    ± 0,5
    Номинальные значения входного сигнала
    Номинальное значение силыпостоянного тока, Uн: (1) (2)
    - мВ
    - В
    100; 200; 500; 1000; 2000
    1; 2; 5; 10; 20; 50; 100; 200; 300; 500
    Номинальный входной ток модификации вольтметра PZ195U, предназначенной для измерения напряжения постоянного тока более 500 В с использованием добавочного сопротивления, Iн, мА 5
    Диапазоны измеряемых сигналов
    Диапазон измеряемого входного сигнала:
    - тока для PZ195U прямого включения (3)
    - напряжения для PZ195U, работающего с добавочным сопротивлением (2) (3)
    ± (0,005…1,2)·Uн или (0,005…1,2)·Uн
    ± (0,005…1,2)·Iн или (0,005…1,2)·Iн
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора Светодиодный
    Количество строк индикатора 1
    Диапазон отображаемых значений (4) -9999…0…9999 или 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы
    - питание – выходы
    - входы – выходы
    3
    3
    2
    Климатические условия
    Эксплуатация/транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 96x96
    Габаритная длина, мм 95 (модификация: до 1 RS-485, до 1 AO, нет DI и DO) (5)
    113 (остальные модификации)
    Масса прибора, кг, не более 0,45

    (1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);
    (2) Для измерения силы постоянного тока больше 500 В используется модификация вольтметра PZ195U, работающая с внешним добавочным сопротивлением;
    (3) Вольтметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе;
    (4) 0…9999  для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999  для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе;
    (5) В таблице: АО - аналоговые выходы, DI - дискретные выходы, DO - релейные выходы.

  • Комплект поставки PZ195U-9xxx

    № Наименование Количество
    1 Вольтметр постоянного тока PZ195U-9xxx в выбранном исполнении 1
    2 Краткое руководство по эксплуатации 1
    3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1
    4 Паспорт 1
    5 Коробка упаковочная 1
