Вольтметры щитовые

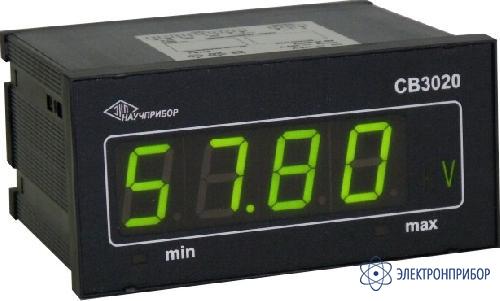

СВ3020 — вольтметр цифровой щитовой

Код товара: 24401
  • 32358-11
    2 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      32358-11 до 06.10.2026

    Сертификаты

    Описание вольтметра цифрового щитового СВ3020:

    Вольтметр цифровой щитовой СВ3020 предназначен для измерения действующего значения напряжения и передачи их значений по интерфейсу RS485 (гальванически развязан). Вольтметр СВ3020 предназначен для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления.

    Вольтметр СВ3020 выпускается в двух модификациях в зависимости от номинального значения измеряемого напряжения:

    • СВ3020-100 с номинальным значением напряжения 100 В;
    • СВ3020-250 с номинальным значением напряжения 250 В.

    Вольтметр СВ3020 имеет возможность установки по интерфейсу RS485 (гальванически развязаному) коэффициентов трансформации ИТН (Кн) в диапазоне от 1 до 30000 и индицирует значение измеряемого напряжения с учетом установленного коэффициента трансформации ИТН в вольтах или киловольтах.

    Кроме функции измерения вольтметр СВ3020 реализует функцию контроля минимального и максимального допустимых значений измеряемого напряжения. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.

    Вольтметр СВ3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.11.

  • Технические характеристики вольтметра цифрового щитового СВ3020:

    Параметр Значение
    СВ3020-100 СВ3020-250
    Номинальное значение напряжения 100 В 250 В
    Диапазон измерения от 0,1Uн до 1,5Uн от 0,1Uн до 1,2Uн
    Частотный диапазон измеряемых напряжений от 45 до 850 Гц
    Диапазон установки уставок нижнего допускаемого значения измеряемого напряжения от 0,1Uн*Кн до 1,48Uн*Кн от 0,11Uн*Кн до 1,18Uн*Кн
    Диапазон установки уставок верхнего допускаемого значения измеряемого напряжения от 0,2Uн*Кн до 1,49Uн*Кн от 0,2Uн*Кн до 1,19Uн*Кн
    Пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого напряжения
    Напряжение питания сеть переменного тока напряжением (85-250) В и частотой (47-65) Гц или постоянное напряжение (120-300) В
    Потребляемая мощность, не более 4 ВА
    Габариты 144x72x175 мм
    Масса, не более 0,5 кг

  • Комплект поставки СВ3020

    № Наименование Количество
    1 Вольтметр цифровой щитовой СВ3020 выбранной модификации 1
    2 Фиксатор для крепления вольтметра к щиту 2
    3 Розетка BLZ5,08/8F с корпусом BLZAH 1
    4 Розетка DB-9F с корпусом D 1
    5 Формуляр 1
    6 Руководство по эксплуатации 1
    7 Диск с программой 1
