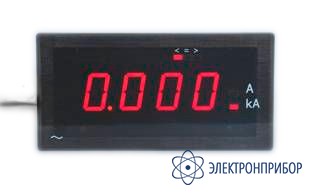

ЦВ2101-006-В-12 вольтметр цифровой щитовой переменного тока
Код товара: 41838-
Является модификацией ЦВ2101
-
Межповерочный интервал
3 года
-
Госреестр СИ РФ
Назначение щитового вольтметра ЦВ2101:
Приборы предназначены для измерения действующих значений токов, для ввода результата измерения в системы обработки и регистрации информации, а также для передачи результатов измерения по каналам телемеханики.
Амперметры ЦВ2101 могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.).Особенности щитового вольтметра ЦВ2101:
- возможность измерения среднеквадратичных (действующих) значений сигналов переменного тока независимо от формы кривой сигнала;
- наличие одного из выходов: RS232, RS485 или токового выхода;
- увеличенная дальностью отсчета показаний за счет применения ярких светодиодных индикаторов с размером цифр до 25 мм;
- наличие блока уставок, осуществляющего сравнение измеряемой величины с заданными значениями, индикацией результата сравнения, наличием выходного сигнала результата сравнения;
- возможность коммутации цепей нагрузок по результатам сравнения измеряемой величины с заданными в пределах диапазона измерений двумя уставками;
- возможность работы со стандартными измерительными трансформаторами тока (ТН) с выходным напряжением 100В;
- возможность введения масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТН;
- гальваническая развязка входных, выходных цепей и цепей питания;
- повышенная надежность за счет применения более надежных комплектующих изделий, а также за счет сокращения их числа, применения автоматизированной установки и пайки элементов.
Описание щитового вольтметра ЦВ2101:
Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Пример заказа щитового вольтметра ЦВ2101:
ЦВ2101-ХХХ-Y-ZW, где
XXX – верхний предел измерения:
001 – 100 мВ; 002 – 200 мВ; 003 – 500 мВ; 004 – 1 В; 005 – 2 В; 006 – 5 В; 007 – 10 В; 008 – 20 В; 009 – 50 В; 010 – 100 В; 011 – 200 В; 012 – 500 В;
010 с учетом коэффициента трансформации – для измерения с внешним трансформатором напряжения, конкретное значение первичного напряжения внешнего трансформатора при заказе указывается в скобках после условного обозначения.Y – цвет свечения индикаторов: К - красный и В - зеленый;
Z – интерфейс: 1-для RS-232, 2-для RS-485;W – наличие преобразователя измеренного значения напряжения в унифицированный выходной сигнал силы постоянного тока для диапазона преобразования:
- 1 – с выходным током от 0 до 5 мА;
- 2 – с выходным током от 4 до 20 мА;
- 3 – с выходным током от 0 до 20 мА;
- 0 – токовый выход отсутствует.- Пример записи вольтметра для измерений с использованием внешнего трансформатора напряжения со значением первичного напряжения 250 кВ, цветом свечения индикаторов – красным, интерфейс RS-485, наличием токового выхода от 0 до 5 мА:
«Вольтметр ЦВ2101 – 010-К-21 (250 кВ) ТУ 4221-034-71064713-2007»; - Пример записи вольтметра с номинальным значением 50 В, цветом свечения индикаторов – красным, интерфейс RS-232, наличием токового выхода от 4 до 20 мА:
«Вольтметр ЦВ2101 – 009-К-12 ТУ 4221-034-71064713-2007».
Габаритный чертеж щитового вольтметра ЦВ2101:
-
-
Технические характеристики щитового амперметра ЦВ2101:
Общие технические характеристики Параметр Значение Пределы измерения от 500 мВ до 2 В(прямое включение),
от 505 до 50002 В (через ТТ 5А)Класс точности 0,2 Допустимые искажения формы
кривой измеряемого сигналакоэффициент искажения синусоидальности
измеряемого напряжения и тока до 30% под
влиянием гармоник от второй до 13-й.Допускаемые перегрузки
по входному каналу- две перегрузки током, превышающим в 7 раз
номинальное значение, длительностью по 15 с,
с интервалом 60 с;
- две перегрузки током, превышающим в 10 раз
номинальное значение, длительностью по 5 с,
с интервалом 10 с;
- пять перегрузок током, превышающим в 20 раз
номинальное значение, длительностью по 1 с,
с интервалом 300 с.Отображаемая информация - значение измеренной величины в виде
4-разрядного десятичного числа и запятой;
- знак «~»;
- знаки уставок «>», «=» и «<»;
- размерность «mА», «А», «kА»;Число уставок 2 Количество коммутируемых цепей 2 Параметры коммутируемых цепей:
- максимальное напряжение постоянного или переменного тока
- максимальный коммутируемый ток
250 В
не более 100я мАНапряжение питания ~ от100 до 220 В 50 Гц или
= от 100 до300 ВПотребляемая мощность не более 10 ВА Габаритные размеры не более 160 ×80×140 мм Высота цифр
индикаторного устройства25 мм Масса не более 1 кг Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность
от плюс 5 до плюс 50 °С;
90 % при температуре 25 °С.Характеристики модификаций Сокращенное условное
обозначение прибораВерхний
предел
измерения
ХнЦвет
свечения
индикаторовИнтерфейс Выходной
токЦВ2101-001-К-10 100 мВ красный RS-232 отсутствует ЦВ2101-001-В-10 100 мВ зеленый RS-232 отсутствует ЦВ2101-002-К-10 200 мВ красный RS-232 отсутствует ЦВ2101-002-В-10 200 мВ зеленый RS-232 отсутствует ЦВ2101-003-К-10 500 мВ красный RS-232 отсутствует ЦВ2101-003-В-10 500 мВ зеленый RS-232 отсутствует ЦВ2101-004-К-10 1 В красный RS-232 отсутствует ЦВ2101-004-В-10 1 В зеленый RS-232 отсутствует ЦВ2101-005-К-10 2 В красный RS-232 отсутствует ЦВ2101-005-В-10 2 В зеленый RS-232 отсутствует ЦВ2101-006-К-10 5 В красный RS-232 отсутствует ЦВ2101-006-В-10 5 В зеленый RS-232 отсутствует ЦВ2101-007-К-10 10 В красный RS-232 отсутствует ЦВ2101-007-В-10 10 В зеленый RS-232 отсутствует ЦВ2101-008-К-10 20 В красный RS-232 отсутствует ЦВ2101-008-В-10 20 В зеленый RS-232 отсутствует ЦВ2101-009-К-10 50 В красный RS-232 отсутствует ЦВ2101-009-В-10 50 В зеленый RS-232 отсутствует ЦВ2101-010-К-10 100 В красный RS-232 отсутствует ЦВ2101-010-В-10 100 В зеленый RS-232 отсутствует ЦВ2101-011-К-10 200 В красный RS-232 отсутствует ЦВ2101-011-В-10 200 В зеленый RS-232 отсутствует ЦВ2101-012-К-10 500 В красный RS-232 отсутствует ЦВ2101-012-В-10 500 В зеленый RS-232 отсутствует ЦВ2101-001-К-20 100 мВ красный RS-485 отсутствует ЦВ2101-001-В-20 100 мВ зеленый RS-485 отсутствует ЦВ2101-002-К-20 200 мВ красный RS-485 отсутствует ЦВ2101-002-В-20 200 мВ зеленый RS-485 отсутствует ЦВ2101-003-К-20 500 мВ красный RS-485 отсутствует ЦВ2101-003-В-20 500 мВ зеленый RS-485 отсутствует ЦВ2101-004-К-20 1 В красный RS-485 отсутствует ЦВ2101-004-В-20 1 В зеленый RS-485 отсутствует ЦВ2101-005-К-20 2 В красный RS-485 отсутствует ЦВ2101-005-В-20 2 В зеленый RS-485 отсутствует ЦВ2101-006-К-20 5 В красный RS-485 отсутствует ЦВ2101-006-В-20 5 В зеленый RS-485 отсутствует ЦВ2101-007-К-20 10 В красный RS-485 отсутствует ЦВ2101-007-В-20 10 В зеленый RS-485 отсутствует ЦВ2101-008-К-20 20 В красный RS-485 отсутствует ЦВ2101-008-В-20 20 В зеленый RS-485 отсутствует ЦВ2101-009-К-20 50 В красный RS-485 отсутствует ЦВ2101-009-В-20 50 В зеленый RS-485 отсутствует ЦВ2101-010-К-20 100 В красный RS-485 отсутствует ЦВ2101-010-В-20 100 В зеленый RS-485 отсутствует ЦВ2101-011-К-20 200 В красный RS-485 отсутствует ЦВ2101-011-В-20 200 В зеленый RS-485 отсутствует ЦВ2101-012-К-20 500 В красный RS-485 отсутствует ЦВ2101-012-В-20 500 В зеленый RS-485 отсутствует ЦВ2101-001-К-11 100 мВ красный RS-232 0 до 5 мА ЦВ2101-001-В-11 100 мВ зеленый RS-232 0 до 5 мА ЦВ2101-002-К-11 200 мВ красный RS-232 0 до 5 мА ЦВ2101-002-В-11 200 мВ зеленый RS-232 0 до 5 мА ЦВ2101-003-К-11 500 мВ красный RS-232 0 до 5 мА ЦВ2101-003-В-11 500 мВ зеленый RS-232 0 до 5 мА ЦВ2101-004-К-11 1 В красный RS-232 0 до 5 мА ЦВ2101-004-В-11 1 В зеленый RS-232 0 до 5 мА ЦВ2101-005-К-11 2 В красный RS-232 0 до 5 мА ЦВ2101-005-В-11 2 В зеленый RS-232 0 до 5 мА ЦВ2101-006-К-11 5 В красный RS-232 0 до 5 мА ЦВ2101-006-В-11 5 В зеленый RS-232 0 до 5 мА ЦВ2101-007-К-11 10 В красный RS-232 0 до 5 мА ЦВ2101-007-В-11 10 В зеленый RS-232 0 до 5 мА ЦВ2101-008-К-11 20 В красный RS-232 0 до 5 мА ЦВ2101-008-В-11 20 В зеленый RS-232 0 до 5 мА ЦВ2101-009-К-11 50 В красный RS-232 0 до 5 мА ЦВ2101-009-В-11 50 В зеленый RS-232 0 до 5 мА ЦВ2101-010-К-11 100 В красный RS-232 0 до 5 мА ЦВ2101-010-В-11 100 В зеленый RS-232 0 до 5 мА ЦВ2101-011-К-11 200 В красный RS-232 0 до 5 мА ЦВ2101-011-В-11 200 В зеленый RS-232 0 до 5 мА ЦВ2101-012-К-11 500 В красный RS-232 0 до 5 мА ЦВ2101-012-В-11 500 В зеленый RS-232 0 до 5 мА ЦВ2101-001-К-12 100 мВ красный RS-232 4 до 20 мА ЦВ2101-001-В-12 100 мВ зеленый RS-232 4 до 20 мА ЦВ2101-002-К-12 200 мВ красный RS-232 4 до 20 мА ЦВ2101-002-В-12 200 мВ зеленый RS-232 4 до 20 мА ЦВ2101-003-К-12 500 мВ красный RS-232 4 до 20 мА ЦВ2101-003-В-12 500 мВ зеленый RS-232 4 до 20 мА ЦВ2101-004-К-12 1 В красный RS-232 4 до 20 мА ЦВ2101-004-В-12 1 В зеленый RS-232 4 до 20 мА ЦВ2101-005-К-12 2 В красный RS-232 4 до 20 мА ЦВ2101-005-В-12 2 В зеленый RS-232 4 до 20 мА ЦВ2101-006-К-12 5 В красный RS-232 4 до 20 мА ЦВ2101-006-В-12 5 В зеленый RS-232 4 до 20 мА ЦВ2101-007-К-12 10 В красный RS-232 4 до 20 мА ЦВ2101-007-В-12 10 В зеленый RS-232 4 до 20 мА ЦВ2101-008-К-12 20 В красный RS-232 4 до 20 мА ЦВ2101-008-В-12 20 В зеленый RS-232 4 до 20 мА ЦВ2101-009-К-12 50 В красный RS-232 4 до 20 мА ЦВ2101-009-В-12 50 В зеленый RS-232 4 до 20 мА ЦВ2101-010-К-12 100 В красный RS-232 4 до 20 мА ЦВ2101-010-В-12 100 В зеленый RS-232 4 до 20 мА ЦВ2101-011-К-12 200 В красный RS-232 4 до 20 мА ЦВ2101-011-В-12 200 В зеленый RS-232 4 до 20 мА ЦВ2101-012-К-12 500 В красный RS-232 4 до 20 мА ЦВ2101-012-В-12 500 В зеленый RS-232 4 до 20 мА ЦВ2101-001-К-13 100 мВ красный RS-232 0 до 20 мА ЦВ2101-001-В-13 100 мВ зеленый RS-232 0 до 20 мА ЦВ2101-002-К-13 200 мВ красный RS-232 0 до 20 мА ЦВ2101-002-В-13 200 мВ зеленый RS-232 0 до 20 мА ЦВ2101-003-К-13 500 мВ красный RS-232 0 до 20 мА ЦВ2101-003-В-13 500 мВ зеленый RS-232 0 до 20 мА ЦВ2101-004-К-13 1 В красный RS-232 0 до 20 мА ЦВ2101-004-В-13 1 В зеленый RS-232 0 до 20 мА ЦВ2101-005-К-13 2 В красный RS-232 0 до 20 мА ЦВ2101-005-В-13 2 В зеленый RS-232 0 до 20 мА ЦВ2101-006-К-13 5 В красный RS-232 0 до 20 мА ЦВ2101-006-В-13 5 В зеленый RS-232 0 до 20 мА ЦВ2101-007-К-13 10 В красный RS-232 0 до 20 мА ЦВ2101-007-В-13 10 В зеленый RS-232 0 до 20 мА ЦВ2101-008-К-13 20 В красный RS-232 0 до 20 мА ЦВ2101-008-В-13 20 В зеленый RS-232 0 до 20 мА ЦВ2101-009-К-13 50 В красный RS-232 0 до 20 мА ЦВ2101-009-В-13 50 В зеленый RS-232 0 до 20 мА ЦВ2101-010-К-13 100 В красный RS-232 0 до 20 мА ЦВ2101-010-В-13 100 В зеленый RS-232 0 до 20 мА ЦВ2101-011-К-13 200 В красный RS-232 0 до 20 мА ЦВ2101-011-В-13 200 В зеленый RS-232 0 до 20 мА ЦВ2101-012-К-13 500 В красный RS-232 0 до 20 мА ЦВ2101-012-В-13 500 В зеленый RS-232 0 до 20 мА ЦВ2101-001-К-21 100 мВ красный RS-485 0 до 5 мА ЦВ2101-001-В-21 100 мВ зеленый RS-485 0 до 5 мА ЦВ2101-002-К-21 200 мВ красный RS-485 0 до 5 мА ЦВ2101-002-В-21 200 мВ зеленый RS-485 0 до 5 мА ЦВ2101-003-К-21 500 мВ красный RS-485 0 до 5 мА ЦВ2101-003-В-21 500 мВ зеленый RS-485 0 до 5 мА ЦВ2101-004-К-21 1 В красный RS-485 0 до 5 мА ЦВ2101-004-В-21 1 В зеленый RS-485 0 до 5 мА ЦВ2101-005-К-21 2 В красный RS-485 0 до 5 мА ЦВ2101-005-В-21 2 В зеленый RS-485 0 до 5 мА ЦВ2101-006-К-21 5 В красный RS-485 0 до 5 мА ЦВ2101-006-В-21 5 В зеленый RS-485 0 до 5 мА ЦВ2101-007-К-21 10 В красный RS-485 0 до 5 мА ЦВ2101-007-В-21 10 В зеленый RS-485 0 до 5 мА ЦВ2101-008-К-21 20 В красный RS-485 0 до 5 мА ЦВ2101-008-В-21 20 В зеленый RS-485 0 до 5 мА ЦВ2101-009-К-21 50 В красный RS-485 0 до 5 мА ЦВ2101-009-В-21 50 В зеленый RS-485 0 до 5 мА ЦВ2101-010-К-21 100 В красный RS-485 0 до 5 мА ЦВ2101-010-В-21 100 В зеленый RS-485 0 до 5 мА ЦВ2101-011-К-21 200 В красный RS-485 0 до 5 мА ЦВ2101-011-В-21 200 В зеленый RS-485 0 до 5 мА ЦВ2101-012-К-21 500 В красный RS-485 0 до 5 мА ЦВ2101-012-В-21 500 В зеленый RS-485 0 до 5 мА ЦВ2101-001-К-22 100 мВ красный RS-485 4 до 20 мА ЦВ2101-001-В-22 100 мВ зеленый RS-485 4 до 20 мА ЦВ2101-002-К-22 200 мВ красный RS-485 4 до 20 мА ЦВ2101-002-В-22 200 мВ зеленый RS-485 4 до 20 мА ЦВ2101-003-К-22 500 мВ красный RS-485 4 до 20 мА ЦВ2101-003-В-22 500 мВ зеленый RS-485 4 до 20 мА ЦВ2101-004-К-22 1 В красный RS-485 4 до 20 мА ЦВ2101-004-В-22 1 В зеленый RS-485 4 до 20 мА ЦВ2101-005-К-22 2 В красный RS-485 4 до 20 мА ЦВ2101-005-В-22 2 В зеленый RS-485 4 до 20 мА ЦВ2101-006-К-22 5 В красный RS-485 4 до 20 мА ЦВ2101-006-В-22 5 В зеленый RS-485 4 до 20 мА ЦВ2101-007-К-22 10 В красный RS-485 4 до 20 мА ЦВ2101-007-В-22 10 В зеленый RS-485 4 до 20 мА ЦВ2101-008-К-22 20 В красный RS-485 4 до 20 мА ЦВ2101-008-В-22 20 В зеленый RS-485 4 до 20 мА ЦВ2101-009-К-22 50 В красный RS-485 4 до 20 мА ЦВ2101-009-В-22 50 В зеленый RS-485 4 до 20 мА ЦВ2101-010-К-22 100 В красный RS-485 4 до 20 мА ЦВ2101-010-В-22 100 В зеленый RS-485 4 до 20 мА ЦВ2101-011-К-22 200 В красный RS-485 4 до 20 мА ЦВ2101-011-В-22 200 В зеленый RS-485 4 до 20 мА ЦВ2101-012-К-22 500 В красный RS-485 4 до 20 мА ЦВ2101-012-В-22 500 В зеленый RS-485 4 до 20 мА ЦВ2101-001-К-23 100 мВ красный RS-485 0 до 20 мА ЦВ2101-001-В-23 100 мВ зеленый RS-485 0 до 20 мА ЦВ2101-002-К-23 200 мВ красный RS-485 0 до 20 мА ЦВ2101-002-В-23 200 мВ зеленый RS-485 0 до 20 мА ЦВ2101-003-К-23 500 мВ красный RS-485 0 до 20 мА ЦВ2101-003-В-23 500 мВ зеленый RS-485 0 до 20 мА ЦВ2101-004-К-23 1 В красный RS-485 0 до 20 мА ЦВ2101-004-В-23 1 В зеленый RS-485 0 до 20 мА ЦВ2101-005-К-23 2 В красный RS-485 0 до 20 мА ЦВ2101-005-В-23 2 В зеленый RS-485 0 до 20 мА ЦВ2101-006-К-23 5 В красный RS-485 0 до 20 мА ЦВ2101-006-В-23 5 В зеленый RS-485 0 до 20 мА ЦВ2101-007-К-23 10 В красный RS-485 0 до 20 мА ЦВ2101-007-В-23 10 В зеленый RS-485 0 до 20 мА ЦВ2101-008-К-23 20 В красный RS-485 0 до 20 мА ЦВ2101-008-В-23 20 В зеленый RS-485 0 до 20 мА ЦВ2101-009-К-23 50 В красный RS-485 0 до 20 мА ЦВ2101-009-В-23 50 В зеленый RS-485 0 до 20 мА ЦВ2101-010-К-23 100 В красный RS-485 0 до 20 мА ЦВ2101-010-В-23 100 В зеленый RS-485 0 до 20 мА ЦВ2101-011-К-23 200 В красный RS-485 0 до 20 мА ЦВ2101-011-В-23 200 В зеленый RS-485 0 до 20 мА ЦВ2101-012-К-23 500 В красный RS-485 0 до 20 мА ЦВ2101-012-В-23 500 В зеленый RS-485 0 до 20 мА -
Комплект поставки ЦВ2101-006-В-12
№ Наименование Количество 1. Амперметр цифровой щитовой переменного тока ЦВ2101-006-В-12 1 -
Модификации ЦВ2101
Подберите модификацию по параметрам
Верхний предел измеренияЦвет свечения индикаторовИнтерфейсНаличие преобразователя измеренного значения напряжения в унифицированный выходной сигнал силы постоянного тока для диапазона преобразования-
ЦВ2101-006-В-12 вольтметр цифровой щитовой переменного тока
Снят с производства
Подобрать аналог
