Ампервольтметры щитовые

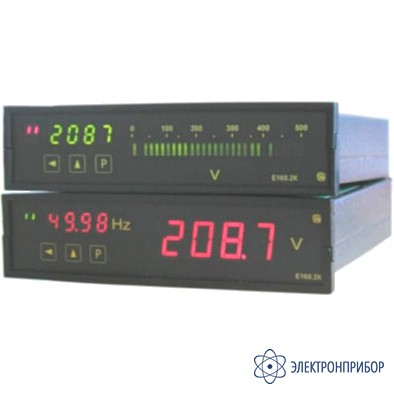

Е160.1 — измеритель-регулятор переменного тока

Код товара: 40464
    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      42842-09 до 01.01.2015

      Можно поверить!
      Тип поверки: первичная

    • Единый реестр РРП

      РЭ-112/19

    Описание измерителя-регулятора переменного тока Е160.1:

    Измеритель-регулятор переменного тока Е160.1 щитовой, узкопрофильный, микропроцессорный предназначен для измерения и трехпозиционного регулирования среднеквадратичного значения силы переменного тока или напряжения синусоидальной формы в диапазоне частот от 45 до 65 Гц, а также измерения частоты в диапазоне от 45 до 65 Гц.

    Конструкция и исполнения измерителя-регулятора переменного тока Е160.1:

    Измеритель-регулятор Е160.1 имеет коммутирующее устройство, состоящее из двух переключающих электромагнитных реле, каждое из которых позволяет коммутировать при максимальном токе 5 А:

    • переменное напряжение не более 250 В;
    • постоянное напряжение не более 24 В.

    На передней панели измерителя-регулятора Е160.1 расположены кнопки управления, с помощью которых задаются параметры контроля, регулирования и сигнализации. Заданные параметры сохраняются при отключении питания приборов.

    Е160.1 по заказу могжет иметь встроенный последовательный интерфейс RS-485, который позволяет подключать к персональному компьютеру через адаптер RS-232<->RS-485 до 128 приборов. Внешние присоединения измерителя-регулятора Е160.1 осуществляется с помощью разъемных соединителей "под винт".

    Измеритель-регулятор Е160.1 поставляется со сменными наборами шкал (шкалы для линейного индикатора, оцифрованные под конкретный диапазон измерения контролируемого параметра), которые изготавливаются с учетом заказа. Сменные наборы шкал в сочетании с возможностью перепрограммирования делают прибор более универсальными и удобными в эксплуатации.

    Информация для заказа:

    Варианты исполнения измерителя-регулятора Е160.1 представлены ниже. При заказе нужно указать требуемые параметры:

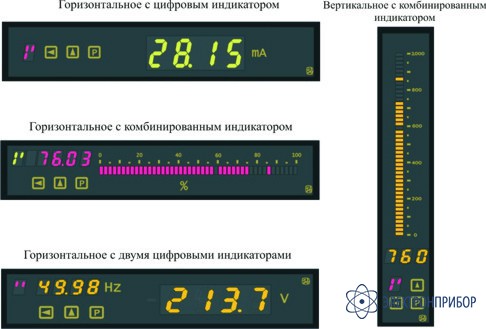

    1. Рабочее положение1 горизонтальное с цифровым индикатором горизонтальное с комбинированным индикатором горизонтальное с двумя цыфровыми индикаторами вертикальное с комбинированным индикатором
    Код для заказа 00 01 02 11
    2. Цвет индикации встроенного дисплея Красный Зеленый Желтый
    Код для заказа 0 1 2
    3. Коммутирующее устройство (2 реле) нет есть
    Код для заказа 0 1
    4. Интерфейс RS485 нет есть
    Код для заказа 0 1
    5. Код диапазона 10 mA 20 mA 50 mA 100 mA 200 mA 500 mA 1 А 5 А 1 В 2 В 5 В 10 В
    Код для заказа 06 07 08 09 10 11 12 14 26 27 28 29
    20 В 50 В 100 В 150 В 250 В 400 В
    Код для заказа 30 31 32 35 33 34
    6. Исполнение общепромышленное экспортное тропическое
    Код для заказа 0 1 2
    7. Вид приемки приемка ОТК поверка ЦСМ
    Код для заказа 0 1
    8. Шкала. Код единицы измеряемой величины mA A kA mV V kV мА А кА мВ В кВ
    Код для заказа 002 003 004 006 007 008 102 103 104 106 107 108
    9. Шкала. Диапазон измерений контролируемого параметра От До
    Код для заказа ... (значение) ... (значение)

    1 Исполнения приборов с кодом характеристики 02 (горизонтальное с двумя цифровыми индикаторами) могут изготавливаться с выводом информации об измеряемой частоте на основной индикатор, а данных об измеряемых напряжении или токе - на дополнительный индикатор.

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример заказа Е160.1 - 01 1 1 1 08 1 0 002 1 ... 500:

    Рабочее положение горизонтальное с комбинированным индикатором 01
    Цвет индикации встроенного дисплея зеленый 1
    Коммутирующее устройство (2 реле) есть 1
    Интерфейс RS485 есть 1
    Код диапазона 50 mA 08
    Исполнение экспортное 2
    Вид приемки приемка ОТК 0
    Шкала. Код единицы измеряемой величины mA 002
    Шкала. Диапазон измерений контролируемого параметра от 1 до 500 1...500
  • Технические характеристики измерителя-регулятора переменного тока Е160.1:

    Параметр Значение
    Пределы измерений силы переменного тока из ряда 10; 20; 50; 100; 200; 500 мА; 1; 5 А
    Пределы измерений напряжения переменного тока из ряда, В 1; 2; 5; 10; 20; 50; 100; 250; 400
    Диапазон измерений частоты, Гц от 45 до 65
    Пределы допускаемых значений основной приведенной погрешности, %
    а) при измерении силы и напряжения:
    - для приборов с горизонтальным рабочим положением
    - для приборов с вертикальным рабочим положением
    б) при измерении частоты


    ± 0,5
    ± 1,0
    ± 0,2
    Пределы допускаемой дополнительной погрешности измерений силы, напряжения и частоты, вызванной изменением температуры на каждые 10 °С ± 0,5 предела основной погрешности
    Количество переключающих реле коммутирующе го устройства, шт (для измерителей имеющих коммутирующее устройство) 2
    Напряжение коммутации переключающих реле при максимальном токе 5 А (для измерителей имеющих коммутирующее устройство):
    - напряжение переменного тока, В, не более
    - напряжение постоянного тока, В, не более

    250
    24
    Пределы допускаемой основной приведенной погрешности срабатывания реле
    а) при измерении силы, напряжения, %:
    - для приборов с горизонтальным положением
    - для приборов с вертикальным положением


    ± 0,5
    ± 1,0
    Количество каналов измерения, шт. 1
    Разрядность цифрового индикатора:
    - для приборов с горизонтальным положением
    - для приборов с вертикальным положением

    9999
    999
    Напряжение питающей сети переменного тока частотой 50 Гц, В от 110 до 242
    Напряжение питающей сети постоянного тока, В от 140 до 330
    Потребляемая мощность , В • А , не более 6
    Диапазон рабочих температур , °С +5...+40 °С
    Масса, кг 0,7
    Габаритные размеры, мм 160 х 30 х 215
    Корпус Пластмассовый
    Полный средний срок службы, лет, не менее 12
  • Комплект поставки Е160.1

    Наименование Количество
    1 Измеритель-регулятор переменного тока Е160.1 1
    2 Ведомость ЗИ 1
    3 Принадлежности и материалы согласно ведомости ЗИ, комплект 1
    4 Ведомость ВЭ 1
    5 Комплект эксплуатационных документов согласно ведомости ВЭ, комплект 1
