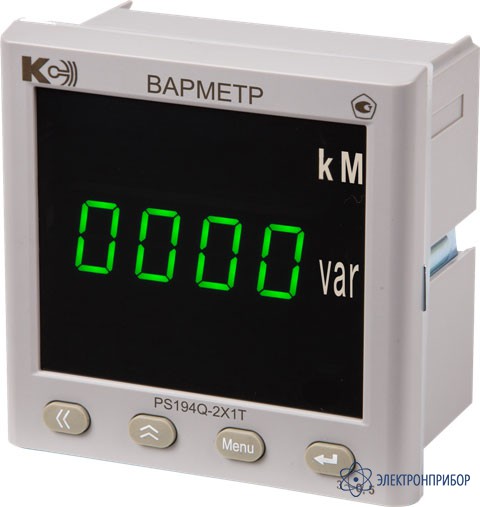

PS194Q-2X1T — варметр (1 порт RS-485, 1 аналоговый выход)

Код товара: 35436
  • 61535-15

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Сертификаты

    Назначение варметра PS194Q-2X1T:

    Варметры PS194Q-2X1T предназначены для измерения активной мощности в трехфазных и однофазных сетях переменного тока. Дополнительно приборы измеряют напряжение, ток и частоту.

    Приборы PS194Q-2X1T используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

    Особенности варметра PS194Q-2X1T:

    • Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
    • Меню также позволяет указать схему подключения прибора, сменить пароль доступа в меню, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), выполнить другие настройки;
    • Варметры PS194Q-2X1T допускают подключение по 3-фазной 3-проводной схеме и по 1-фазной схеме (опции меню);
    • Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
    • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет;
    • Межповерочный интервал - 6 лет.

  • Измеряемые величины варметра PS194Q-2X1T:

    Параметр Обозначение Отображение на индикаторе
    3-фазн. 3-пров. схема подключения 3-фазн. 4-пров. схема подключения 1-фазная схема подключения
    Действующее значение фазного напряжения UA
    UB
    UC    		 -
    -
    -    		 +
    +
    +    		 -
    -
    -
    Действующее значение линейного напряжения

    UAB
    UBC
    UCA

    		 +
    +
    +    		 -
    -
    -    		 -
    -
    -
    Действующее значение напряжения U - - +
    Действующее значение силы тока по фазе IA
    IB
    IC    		 +
    +
    +    		 +
    +
    +    		 -
    -
    -
    Действующее значение силы тока I - - +
    Реактивная мощность (1) Q + + +
    Частота сети F + + +

    Примечания

    (1) Величина Q – реактивная мощность в трехфазной или однофазной цепи в зависимости от схемы подключения прибора.

    Технические характеристики варметра PS194Q-2X1T:

    Параметр Значение
    Измерительные входы
    Номинальное значение (1) силы тока, Iн, А 0,5; 1,0; 2; 5,0
    Номинальное значение (1) линейного UНЛ (фазного UНФ) напряжения, В 100 (57,7); 220 (127);
     380 (220); (380) (2)
    Частота тока и напряжения, Гц от 45 до 55
    Допустимая кратковременная перегрузка на измерительных входах напряжения Uн в течение 60 с
    Допустимая кратковременная перегрузка на измерительных входах тока 10·Iн  в течение 5 с
    Сопротивление входа напряжения, МОм, не менее 1
    Сопротивление входа тока, мОм, не более 20
    Схема подключения 3-фазная 3-проводная или 3-фазная 4-проводная или 1-фазная (2)
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 1-строчный светодиодный
    Количество разрядов цифрового индикатора 4
    Диапазон отображаемых значений:
    - токов (А) и напряжений (В), 0…9999
    - мощностей (Вт, кВт, МВт) (3) -9999…0…9999
    Период обновления результатов измерения, с, не более 1,1
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ: 2
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 69,5
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,48

    (1) Выбирается при заказе.

    (2) Исполнение с номинальным фазным напряжением 380 В не имеет 3-проводной схемы подключения..

    (3) Пользователь может изменить схему подключения прибора, выбрав при этом соответствующую опцию меню.

  • Комплект поставки PS194Q-2X1T

    № Наименование Количество
    1. Варметр PS194Q-2X1T 1
