СК3021, СК 3021, СК-3021, CK3021, CK 3021, CK-3021

Варметры, ваттварметры щитовые
СК3021 СР3020-ВАР СТ3021 ЦЛ2133 ЦЛ2135

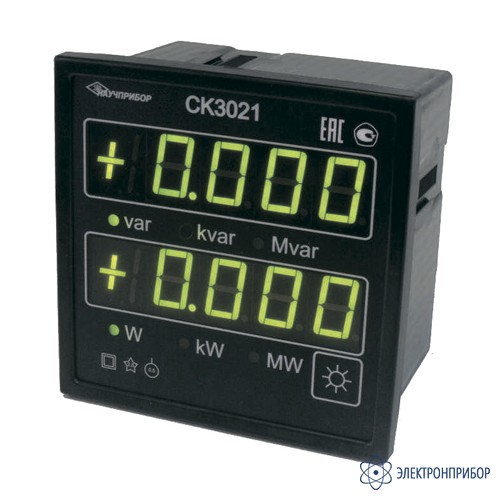

СК3021-1 — ваттварметр цифровой щитовой, 1А

Код товара: 25711
  • 59605-15
    Является модификацией СК3021

    • Гарантия

      2 года

    • Межповерочный интервал

      6 лет

    • Госреестр СИ РФ

      59605-15 до 06.11.2029

    Сертификаты

    Назначение ваттварметра цифрового щитового СК3021:

    Ваттварметр СК3021 измеряет активную и реактивную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Ваттварметр СК3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).

    Ваттварметр СК3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.

    Кроме функции измерения, ваттварметр СК3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

    Ваттварметр СК3021 выпускается в 2-х исполнениях:

    • СК3021-1 - ваттварметр с номинальным значением измеряемого тока 1 А;
    • СК3021-5 - ваттварметр с номинальным значением измеряемого тока 5 А.

    Ваттварметр СК3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

    Питание ваттварметра СК3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

    Ваттварметр СК3021 выпускается по ТУ 4221-036-16851585-2009. Сертифицирован, зарегистрирован в Госреестре средств измерений.

  • Технические характеристики ваттварметра цифрового щитового СК3021-1:

    Параметр Значение
    СК3021-1 СК3021-5
    Пределы допускаемой основной приведенной погрешности 0,5 % к номинальному значению измеряемой реактивной мощности
    Номинальное значение входных напряжений UН 57,7 В для фазных напряжений и 100 В для линейных напряжений
    Номинальное значение входных токов IН 1 А 5 А
    Диапазон изменения входных напряжений от 0,8UН до 1,2UН
    Диапазон изменения входных токов от 0,01IН до 1,2IН
    Диапазон изменения частоты от 48 до 52 Гц
    Диапазон изменения sinj ±(0,5…1…0,5) для 4-х проводной схемы
    ±(0,6…1…0,6) для 3-х проводной схемы
    Потребляемая мощность, не более 7,5 ВА
    Габаритные размеры, не более 120x120x90 мм
    Масса, не более 0,55 кг

  • Комплект поставки СК3021-1

    № Наименование Количество
    1 Ваттварметр цифровой щитовой СК3021-1 1
    2 Формуляр 1
    3 Ведомость принадлежностей 1
    4 Комплект принадлежностей 1
    5 Руководство по эксплуатации 1
    6 Диск с программой 1

  • Модификации СК3021
