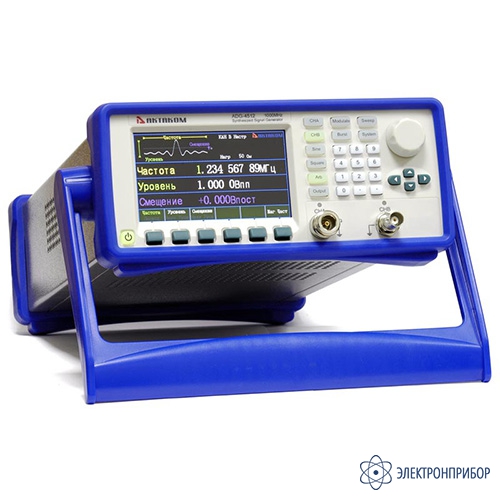

ADG-4512 — генератор сигналов радиочастотный
Код товара: 48715-
-
Гарантия
0.5 лет
-
Производитель
Описание генератора сигналов радиочастотного ADG-4512:
Особенностью генератора сигналов радиочастотного ADG-4512 является наличие двух независимых выходов (каналов).
Первый канал прибора представляет из себя радиочастотный генератор с фазовой автоподстройкой частоты ФАПЧ. В нем можно генерировать синусоидальный сигнал в диапазоне частот 1 мкГц ... 1000 МГц. Кроме того, в этом же канале прибор позволяет генерировать и прямоугольную форму сигнала, хотя и в существенно меньшей полосе (1 мкГц ... 80 МГц). Диапазон нормируемых уровней выходного сигнала для этого канала составляет от -127 дБм до +13 дБм. Также в этом канале доступны режимы аналоговых и цифровых модуляций АМ, ЧМ, ЧМн, ФМн; имеется возможность свипирования (режим качания) по частоте и формирования пачек импульсов.
Второй канал по своим возможностям - это функциональный НЧ генератор с рабочим диапазоном от 1 мкГц до 10 МГц. Он построен по технологии цифрового синтеза DDS. В нем возможно получение 8 сигналов специальной формы (например: синусоидальной, прямоугольной, пилообразной, импульсной, экспоненциальной и шумовой формы сигнала), а также кардиосигнала и напряжения постоянного тока. Выходной импеданс может быть установлен, как высокий или 50 Ом. На импедансе 50 Ом размах амплитуды сигнала может быть установлен от 2 мВ до 20 В с возможностью задания смещения.
Генератор сигналов ADG-4512 имеет высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.

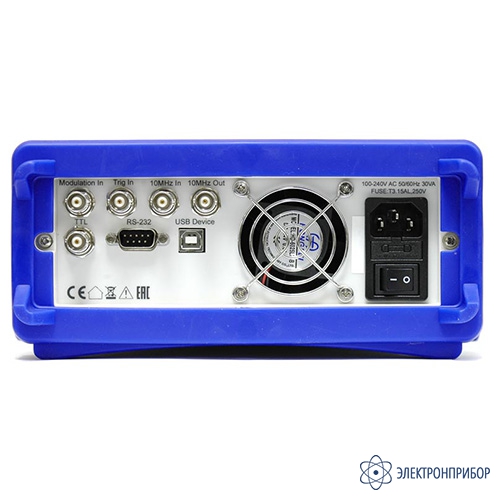

На задней панели генератора сигналов ADG-4512 расположены разъемы входов и выходов опорного генератора 10 МГц, вход внешней модуляции, вход для внешнего запуска и выход TTL уровня для РЧ-канала.

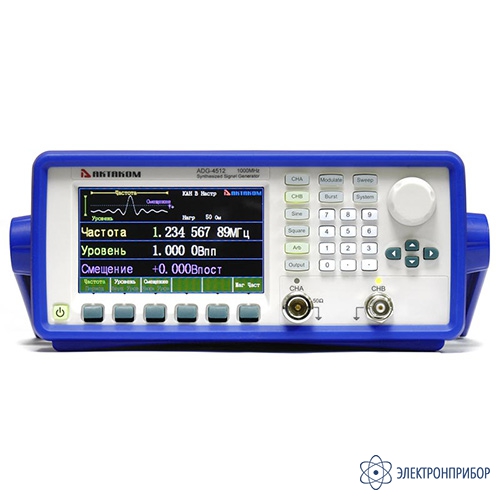

Там же расположены интерфейсы RS-232 и USN, через которые приборы могут дистанционно управляться посредством SCPI-команд. Генератор ADG-4512 снабжен графическим дисплеем с диагональю 11 см и поддержкой отображения формы сигнала.
Особенности генератора сигналов радиочастотного ADG-4512:
- Два независимых канала: ВЧ и НЧ;
- Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL);
- Высокая стабильность опорного генератора 1 ppm;
- Низкий уровень искажений;
- Режимы модуляции АМ, ЧМ, ЧМн, ФМн;
- Режим пачек импульсов (пакетный режим);
- Режим качания частоты (свипирование);
- 8 видов форм сигналов (канал B);
- Интерфейсы USB-device, RS-232.
Назначение генератора сигналов радиочастотного ADG-4512:
Генераторы с большим диапазоном частот серии ADG-45x2: ADG-4502, ADG-4512, ADG-4522, благодаря своей универсальности, могут найти широкое применения в НИОКР и научных исследованиях; будут полезны для обучающих целей, а также в ремонтных и сервисных организациях.
-
-
Технические характеристики генератора сигналов радиочастотного ADG-4512:
Параметр Значение КАНАЛ A Частотные характеристики Диапазон Синусоидальный 1 мкГц ... 1000 МГц Прямоугольный 1 мкГц ... 80 МГц Разрешение ≤80 МГц 1 мкГц >80 МГц 1 Гц Стабильность ≥ 1,0 кГц ±1 ppm < 1,0 кГц ±50 ppm Выходной уровень (синусоидальный сигнал) Диапазон ≤500 МГц -127 дБм ... +13 дБм
-127 дБм ... -117 дБм (тип.)≤1000 МГц -110 дБм ... +13 дБм
-100 дБм ... -110 дБм (тип.)Разрешение 0,1 дБ Погрешность установки ≤300 МГц, -105 дБм ... +13 дБм ±1,0 дБм ≤1000 МГц, -80 дБм ... +13 дБм ±1,5 дБм
±1,0 дБм≤1000 МГц, -100 дБм ... -80 дБм ±2,5 дБм
±1,5 дБмКСВН выходной уровень ≤0 дБм < 1,8 Синусоидальный сигнал Гармонические искажения выходной уровень ≤4 дБм <-33 дБн Негармонические искажения выходной уровень ≤4 дБм, девиация ≤5 кГц <-40 дБн Уровень субгармоник выходной уровень ≤4 дБм <-40 дБн Модуляционный шум полоса 0,3 ... 3 кГц, СКЗ < 120 МГц <100 Гц Прямоугольный сигнал Время нарастания / спада ≤15 нс Выброс ≤5% Модуляции Тип АМ, ЧМ, ЧМн, ФМн Внешняя модуляция Частота DC ... 10 кГц Уровень ±2,5 В Свипирование по частоте Закон линейный, логарифмический Время свипирования ≤80 МГц, линейный 1 мс ... 800 с ≤80 МГц, логарифмический 100 мс ... 800 с Шаг свипирования ≤80 МГц, линейный 50 мс ... 10 c Режим пачек импульсов Количество импульсов 1 ... 10000 Период запуска 0,1 мс ... 800 c КАНАЛ B Частотные характеристики Диапазон 1 мкГц ... 10 МГц Разрешение 1 мкГц Стабильность ≥ 1,0 кГц ±1 ppm < 1,0 кГц ±50 ppm Формы сигнала Тип синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока Прямоугольный сигнал Время нарастания ≤50 нс Коэффициент заполнения 0,01% ... 99,99% Импульсный Время нарастания ≤50 нс Длительность импульса 20 нс ... 20 с Пилообразный Симметрия 0,0% ... 100,0% ХАРАКТЕРИСТИКИ ВЫХОДА Амплитуда 50 Ом 1 мВпп ... 10 Впп Высокий импеданс 2 мВпп ... 20 Впп Смещение 50 Ом ±5 Впик AC+DC Высокий импеданс ±10 Впик AC+DC Разрешение 5 мВпп Погрешность ±(1% Uустан. + 10 мВпп) Неравномерность АЧХ ±0,5 дБ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Питание AC 100 В ...240 В, 50 (1±10%) Гц Потребляемая мощность 40 ВА Габаритные размеры 254×103×374 мм Масса 4,2 кг -
Комплект поставки ADG-4512
№ Наименование Количество 1 Генератор сигналов радиочастотный ADG-4512 1 2 Руководство по эксплуатации 1
