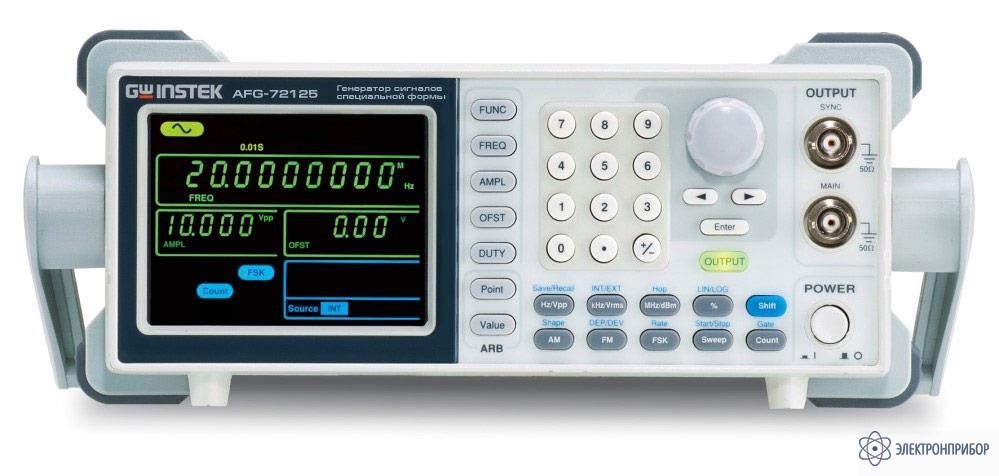

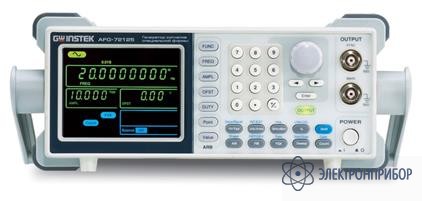

AFG-72125 — генератор сигналов специальной формы

Код товара: 31391
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53065-13 до 26.02.2028

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности генератора сигналов специальной формы AFG-72125

    • Диапазон частот (синус, прямоуг.): до 25 МГц
    • Использование прямого цифрового синтеза (DDS)
    • Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
    • Разрешение по частоте: 0,1 Гц
    • Разрядность ЦАП 10 бит (для произвольной формы)
    • Частота дискретизации: 20 МГц
    • Формирование сигналов произвольной формы (СПФ/ARB)
    • Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог.
    • Память формы сигнала: 4000 точек (10 ячеек)
    • Трехцветный ЖК-дисплей (графический) с подсветкой
    • Выход ТТЛ, вход внешней модуляции
    • ПО для формирования сигналов произв. формы
    • Интерфейс USB
  • Технические характеристики генератора сигналов специальной формы AFG-72125

    Параметр Значение
    Выходные параметры
    Частотный диапазон(синус, меандр) 0,1 Гц – 25 МГц
    Разрешение 0,1 Гц
    Погрешность установки частоты ±20х10-6
    Выходной уровень 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ
    1 мВ … 5 В пик-пик (на 50 Ом) для диапазона частот от 20 МГц до 25 МГц
    Синусоида
    Погрешность установки уровня на 1 кГц ±(1%+1 мВ пик-пик)
    Неравномерность АЧХ относительно 1 кГц 0,1 дБ при f < 100 кГц
    0,3 дБ при f = 100 кГц … 5 МГц
    0,4 дБ при f = 5 МГц … 25 МГц
    Коэффициент гармоник (амплитуда>1 Впик-пик) ≤ -55 дБн от DC до 1 МГц
    <-45 дБн от 1 МГц до 5 МГц
    < -30 дБ от 5 МГц до 25 МГц
    Постоянное смещение
    Диапазон смещения ±5 Впик на нагрузке 50 Ом (AC+DC)±10 Впик без нагрузки (AC+DC)
    Погрешность установки ±(1%+5 мВ + 0,5 %от амплитуды)
    Меандр
    Частотный диапазон 0,1 Гц – 25 МГц
    Время нарастания/спада < 25 нс при нагрузке 50 Ом
    Выброс <5%
    Перестраиваемая скважность 1,0% - 99% (до 100 кГц)
    20%– 80% (до 5 МГц)
    40%– 60% (до 10 МГц)
    50% (до 25 МГц)
    Асимметрия 1 % от периода + 1 нс
    Пила
    Диапазон частот 0,1 Гц – 1 МГц
    Нелинейность <0,1%
    Перестраиваемая скважность 0,0 – 100,0% (разрешение 0,1 %)
    Произвольная форма
    Частота дискретизации 20 МГц
    Частота повторения 10 МГц
    Длина памяти 4 тысячи точек
    Разрешение ЦАП 10 бит
    АМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/ внутренний
    Модулирующее колебание Синус, меандр, треуг. (2 мГц … 20 кГц –внутр., DC…20 кГц –внеш.)
    Глубина АМ 1…120 %
    ФМ
    Формы несущей Синус, меандр, пила, произвольная
    Диапазон частот такой же, как у основного сигнала
    Источник модуляции Внешний/внутренний
    Мод. колебание Синус, меандр, треуг.(2 мГц … 20 кГц– внутр., DC…20 кГц – внеш.)
    Девиация от DC до максимальной частоты
    Свипирование
    Формы несущей Синус, меандр, пила, произвольная
    Диапазон частот такой же, как у основного сигнала
    Цикл свипирования 1мс…500 с
    Режим свипирования Линейный или логарифмический
    Источник Внутренний/ внутренний
    ЧМН
    Формы несущей Синус, меандр, пила, произвольная
    Модулир. колебание 50 % скважности меандра
    Внутренний источник 2 мГц…100 кГц
    Диапазон частот От 0,1 Гц до максимальной частоты
    Частотомер
    Диапазон частот 5 Гц…150 МГц
    Разрешение 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
    Вх. сопротивление 1 МОм (150 пФ)
    Общие данные
    Дисплей ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
    Память 10 ячеек (профили настроек)
    Напряжение питания 100…240 В; частота 50…60 Гц
    Габаритные размеры 266 х 107 х 293 мм
    Масса 2,5 кг
  • Комплект поставки AFG-72125

    Наименование Количество
    1. Генератор сигналов специальной формы AFG-72125 1
    2. Сетевой шнур 1
    3. РЭ 1
    4. Соединительный кабель BNC – Alligator (GTL-101) 1
