AFG-73021, AFG 73021, AFG73021
Генераторы импульсов и сигналов

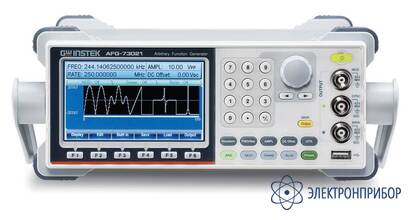

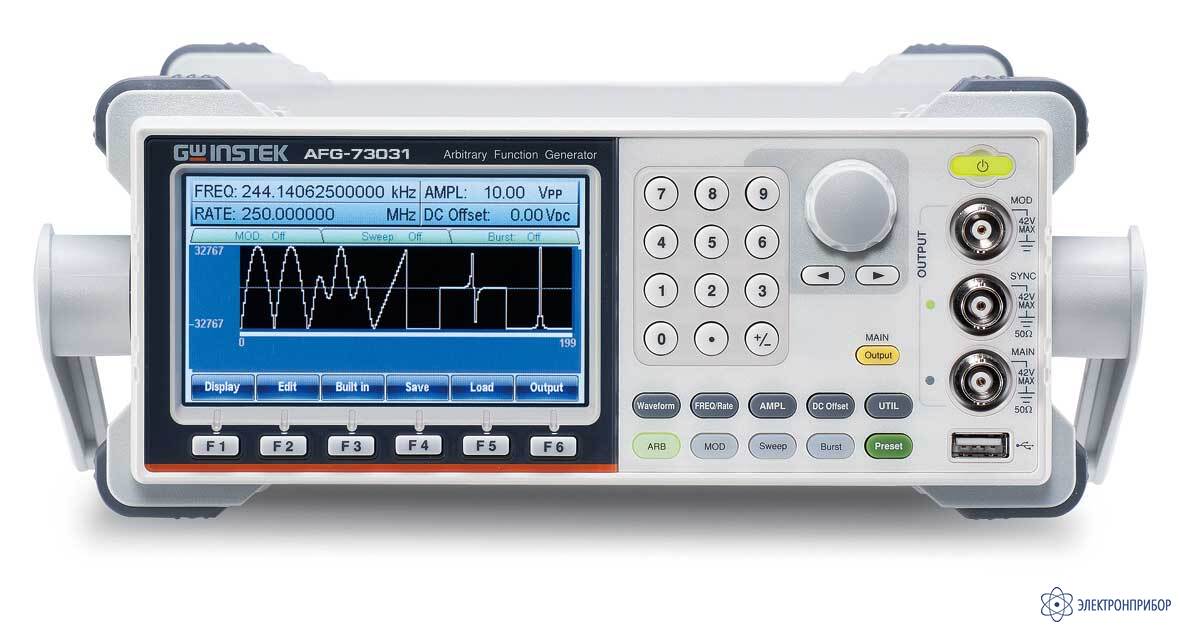

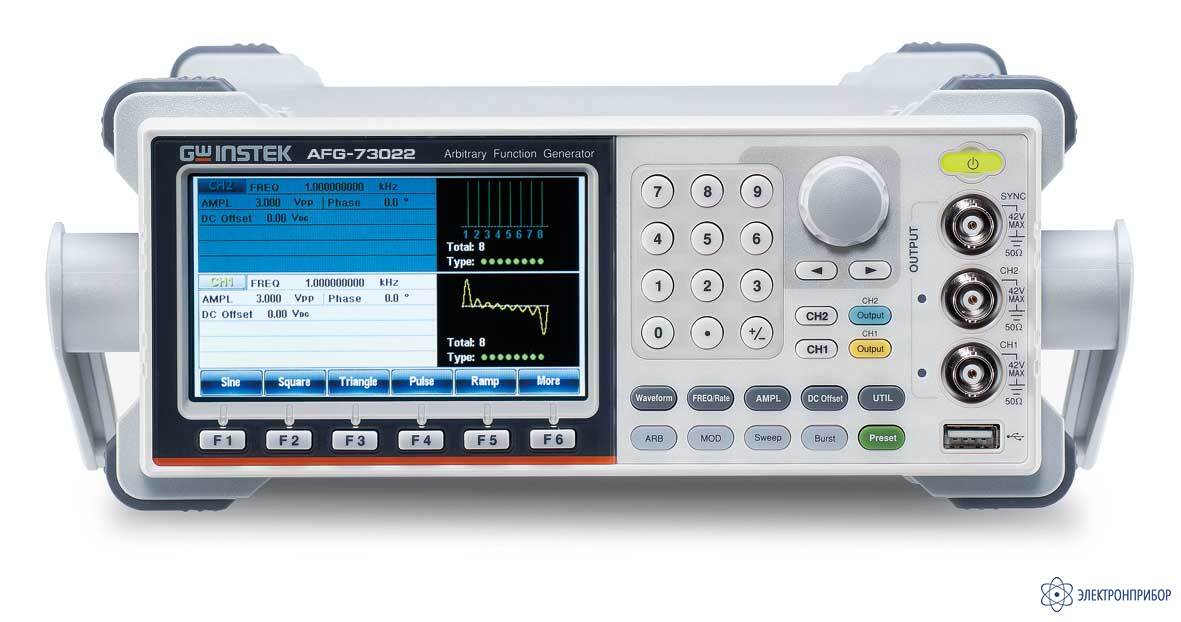

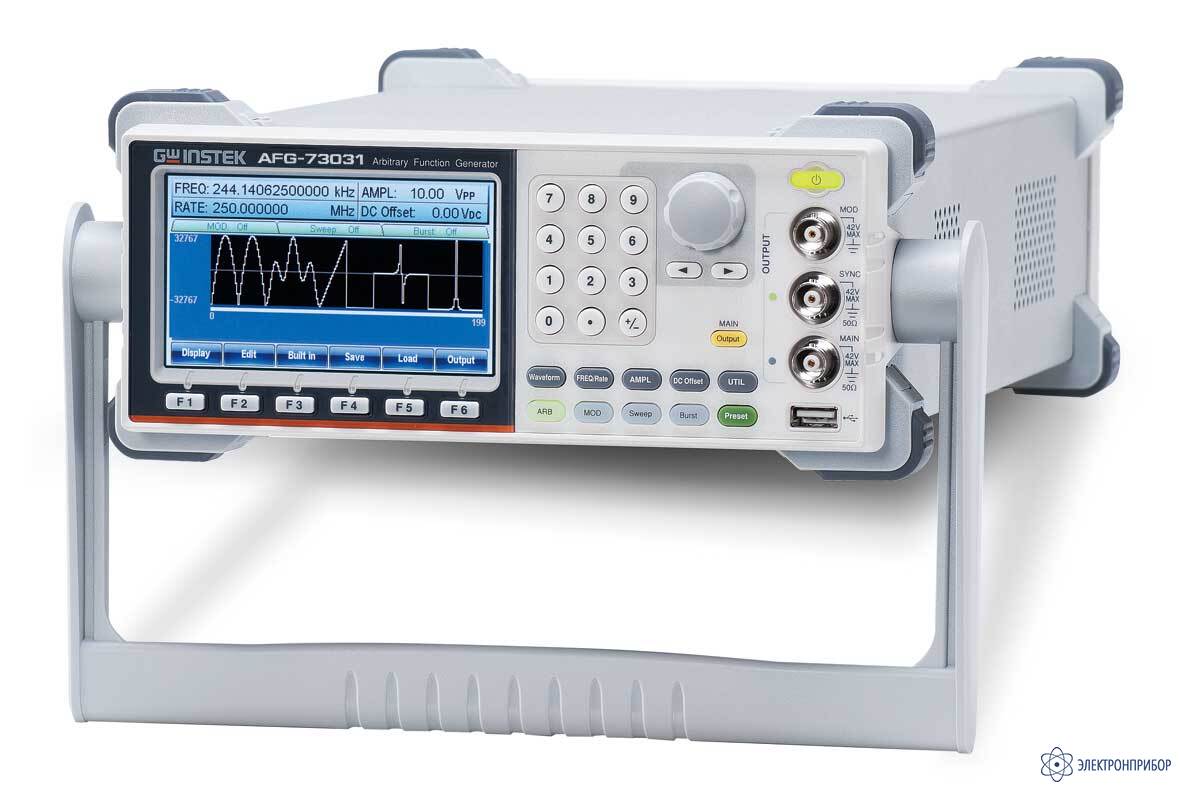

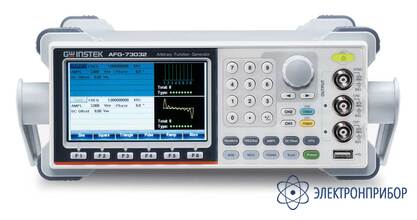

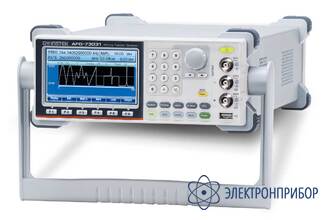

AFG-73021 — генератор сигналов
Код товара: 39311-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
78131-20 до 27.04.2025
-
Производитель
Особенности генератора сигналов AFG-73021:
- Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные);
- Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031);
- Разрешение по частоте: 1 мкГц;
- Погрешность установки частоты ±1x10-6;
- Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм);
- Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек;
- Формирование выходного сигнала с гармониками (до 8-й гарм.);
- Режимы модуляции: АМ, ЧМ, ИМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst);
- Режим свипирования: частота (ГКЧ) и амплитуда;
- Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала);
- Возможность редактирования СПФ без подключения к ПК;
- Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032);
- Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.;
- Интерфейсы USB (2), LAN, (опция - GPIB);
- Возможность сохранения и загрузки данных с USB-flash;
- Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek).
-
-
Технические характеристики генератора сигналов AFG-73021:
Выходные параметры Параметр AFG-73021, AFG-73022 AFG-73031, AFG-73032 Число каналов 1- канал AFG-73021
2 - канала AFG-730221- канал AFG-73031
2 - канала AFG-73032Частотный диапазон 1 мкГц...20 МГц 1 мкГц...30 МГц Разрешение 1 мкГц Погрешность установки частоты 1*10 - 6 Выходной уровень 1 мВ...10 В пик - пик (на 50 Ом)
2 мВ ...20 В пик - пик (без нагрузки)Разрешение 0,1 мВ или 4 разряда Погрешность установки ( на 50 Ом) ± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В Синусоида Коэффициент гармонических искажений ± (0, 2 %+1 мВскз) 0...20 кГц Коэффициент гармоник - 60 дБн 0...1 мГц, < 3 Впик
- 55 дБн 0...1 мГц, > 3 Впик
- 45 дБн 1... 5 МГц, > 3 Впик
- 30 дБн 5... 3 0 МГц, > 3 ВпикФазовый шум < - 110 дБн / Гц 10 МГц, полоса 15 кГц Постоянное смещение Диапазон ±5 В на нагрузке 50 В (пиковое значение AC + DC )
±10 В без нагрузки (пиковое значение AC + DC )Погрешность установки ± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды) Меандр Время нарастания/спада < 8 нс Выброс < 5% Асимметрия 1% от периода + 1 нс Перестраиваемая скважность 20... 80% (≤ 2 0 МГц) 20... 80% ( ≤ 25 МГц)
40...60% ( ≤ 3 0 МГц)Джиттер 0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц Пила, треугольник Диапазон частот 1 мкГц...1 МГц Нелинейность < 0,1% Перестраиваемая симметрия 0,0 ... 100,0% (разрешение 0,1%) Импульс Период повторения импульсов Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )] Длительность импульса 20 нс... 9 99, 830 с Время нарастания/спада 9.32 нс... 799,900 с Выброс < 5% Джиттер 0,01% + 50 пс Генератор гармоник Порядок гармоник (№№) ≤ 8 Тип гармоник чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники) АМ, ЧМ Формы несущей Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ Модулирующее колебание Синус, меандр, треугольник, пила Источник модуляции Внешний/внутренний Частота модуляции 2 мГц...20 кГц Коэффициент АМ 0%...120% Частота девиации DC ... 2 0 МГц (пиковая) DC ... 3 0 МГц (пиковая) ИМ Формы несущей Синус, треугольник, пила Модулирующее колебание Синус, меандр, треугольник, пила Источник модуляции Внутренний Девиация фазы 0 ° ... 360 ° Частота модуляции 2 мГц...20 кГц ШИМ Форма несущей Меандр Модулирующее колебание Синус, меандр, треугольник, пила Источник Внешний , внутренний Частота модуляции 2 мГц...20 кГц Девиация 0%...100% от длительности импульса SUM Формы несущей Синус, треугольник, пила , импульс, шум Модулирующее колебание Синус, меандр, треугольник, пила Отношение 0%...100% от амплитуды несущего сигнала Источник Внешний, внутренний Частота модуляции 2 мГц...20 кГц ЧМН Формы несущей Синус, меандр, треугольник, пила Модулирующее колебание 50% скважности меандра Внутренняя частота 2 мГц...1 М Гц Источник Внешний , внутренний Диапазон частот DC ...2 0 МГц DC ... 3 0 МГц Свипирование (Развертка) Тип качания (параметр) Частота, амплитуда Форма сигнала Частота: синус, меандр, треугольник, пила
Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФРежим свипирования Линейный или логарифмический Диапазон частот Как у основного сигнала Цикл свипирования 1 мс...500 с Режим запуска Внешний, внутренний, однократный Источник запуска Внешний, внутренний Пакетный режим Формы сигналов Синус, меандр, треугольник, пила , импу льс, шум Диапазон частот Как у основного сигнала Число пакетов 1...1000000 циклов или бесконечно Начальная /конечая фаза -360,0°...+360,0° с Период повторения 1 мкс...500 с Произвольная форма (СПФ) Частота дискретизации 250 МГц Частота повторения 125 МГц Длина памяти 8 М точек Разрешение ЦАП 6 бит Энергонезависимая память 10 ячеек (по 8 МБ) Произвольная форма (СПФ) Вход внешней модуляции АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм Выход модуляции Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм Вход внешней синхронизации Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм Вход внешнего опорного сигнала 10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм Выход опорного сигнала 10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом Общие данные Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц Интерфейсы USB (2) , LAN ( GPIB – опция) Экран цветной ЖК ( TFT ), д иагональ 11 см (480 х 272 точек) Рабочие условия Температу ра: 0...40 ° C ; в лажность: ≤ 80 % Условия хранения Температура: - 10...70 °С ; в лажность: ≤ 70 % Габаритные размеры 107 × 26 5 × 374 мм Масса 4 кг -
Комплект поставки AFG-73021
№ Наименование Количество 1 Генератор сигналов AFG-73021 1 2 Сетевой шнур питания 1 3 Кабель BNC - BNC 1 4 Руководство по эксплуатации на CD 1 -
Дополнительная комплектация AFG-73021
