AFG-73032, AFG 73032, AFG73032

Генераторы импульсов и сигналов

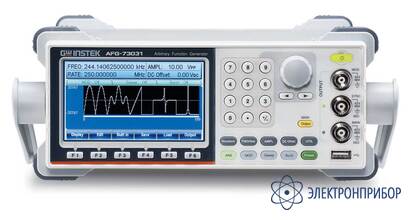

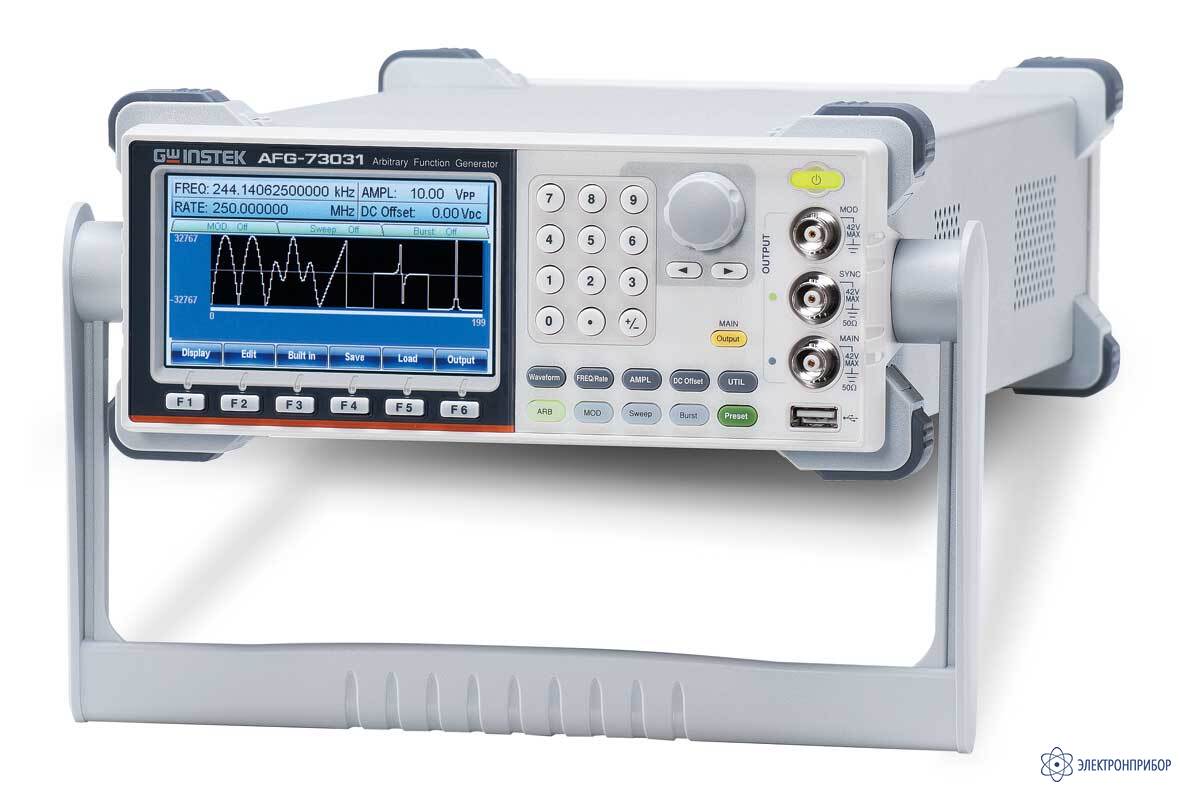

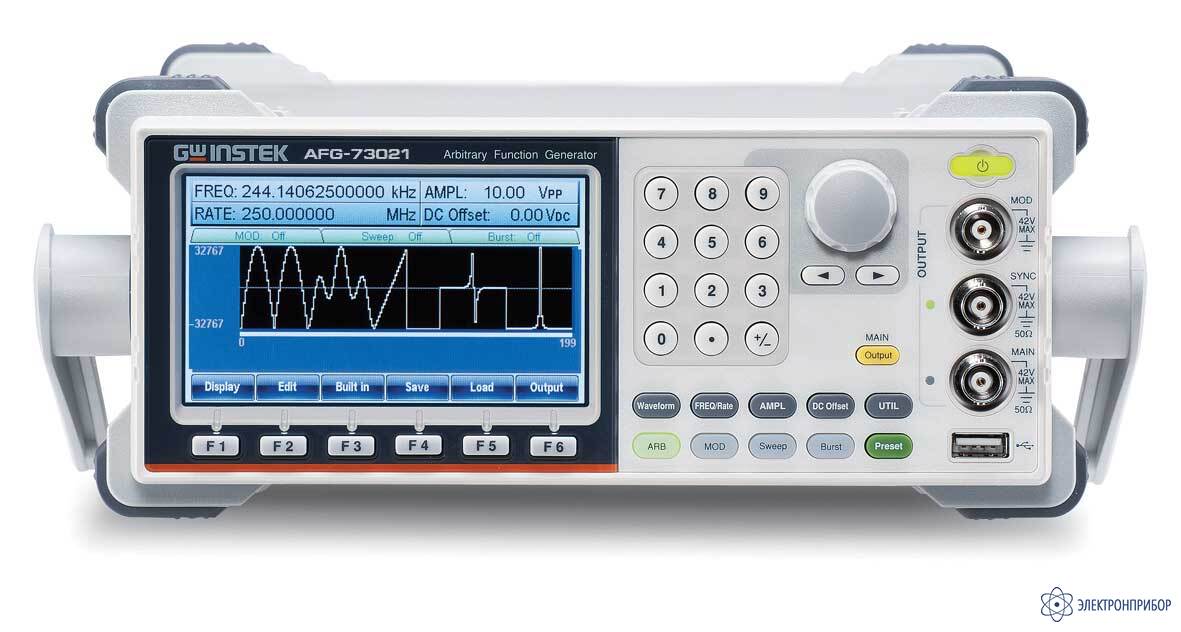

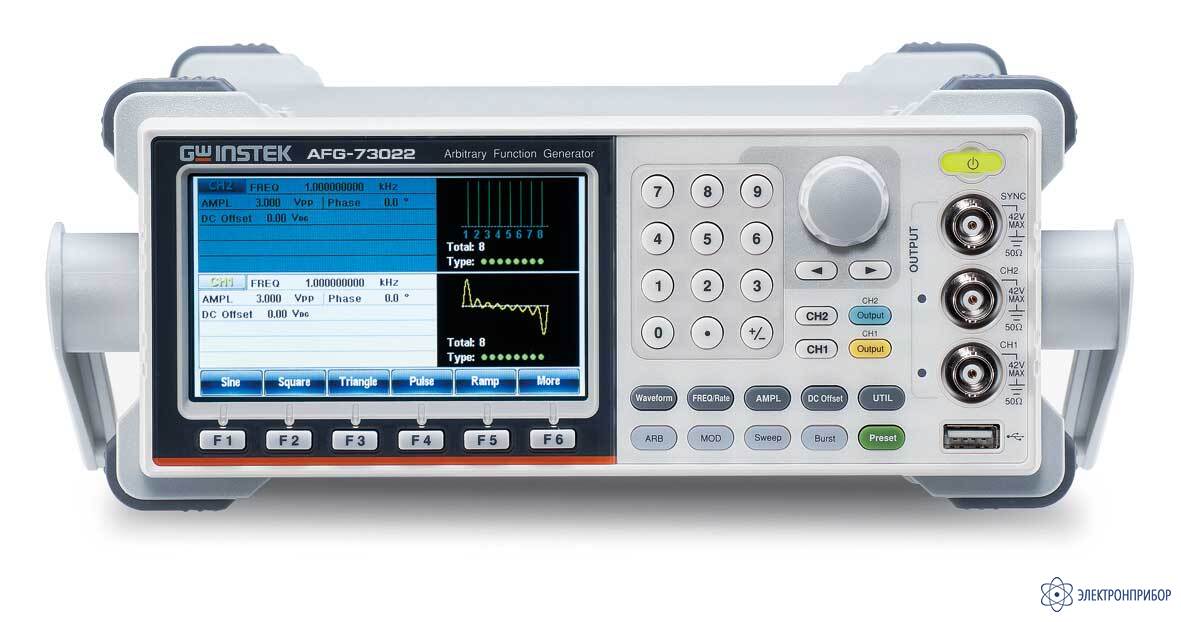

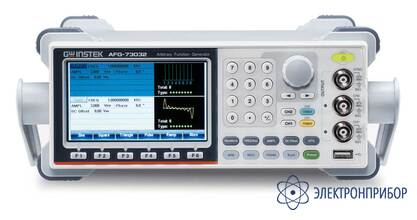

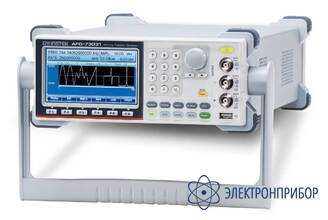

AFG-73032 — генератор сигналов

Код товара: 39309
  • 78131-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78131-20 до 27.04.2025

    • Производитель

      GW Instek, Тайвань

    Особенности генератора сигналов AFG-73032:

    • Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные);
    • Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031);
    • Разрешение по частоте: 1 мкГц;
    • Погрешность установки частоты ±1x10-6;
    • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм);
    • Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек;
    • Формирование выходного сигнала с гармониками (до 8-й гарм.);
    • Режимы модуляции: АМ, ЧМ, ИМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst);
    • Режим свипирования: частота (ГКЧ) и амплитуда;
    • Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала);
    • Возможность редактирования СПФ без подключения к ПК;
    • Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032);
    • Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.;
    • Интерфейсы USB (2), LAN, (опция - GPIB);
    • Возможность сохранения и загрузки данных с USB-flash;
    • Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek).

  • Технические характеристики генератора сигналов AFG-73032:

    Выходные параметры
    Параметр AFG-73021, AFG-73022 AFG-73031, AFG-73032
    Число каналов 1- канал AFG-73021
    2 - канала AFG-73022    		 1- канал AFG-73031
    2 - канала AFG-73032
    Частотный диапазон 1 мкГц...20 МГц 1 мкГц...30 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты 1*10 - 6
    Выходной уровень 1 мВ...10 В пик - пик (на 50 Ом)
    2 мВ ...20 В пик - пик (без нагрузки)
    Разрешение 0,1 мВ или 4 разряда
    Погрешность установки ( на 50 Ом) ± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В
    Синусоида
    Коэффициент гармонических искажений ± (0, 2 %+1 мВскз) 0...20 кГц
    Коэффициент гармоник - 60 дБн 0...1 мГц, < 3 Впик
    - 55 дБн 0...1 мГц, > 3 Впик
    - 45 дБн 1... 5 МГц, > 3 Впик
    - 30 дБн 5... 3 0 МГц, > 3 Впик
    Фазовый шум < - 110 дБн / Гц 10 МГц, полоса 15 кГц
    Постоянное смещение
    Диапазон ±5 В на нагрузке 50 В (пиковое значение AC + DC )
    ±10 В без нагрузки (пиковое значение AC + DC )
    Погрешность установки ± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды)
    Меандр
    Время нарастания/спада < 8 нс
    Выброс < 5%
    Асимметрия 1% от периода + 1 нс
    Перестраиваемая скважность 20... 80% (≤ 2 0 МГц) 20... 80% ( ≤ 25 МГц)
    40...60% ( ≤ 3 0 МГц)
    Джиттер 0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц
    Пила, треугольник
    Диапазон частот 1 мкГц...1 МГц
    Нелинейность < 0,1%
    Перестраиваемая симметрия 0,0 ... 100,0% (разрешение 0,1%)
    Импульс
    Период повторения импульсов Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )]
    Длительность импульса 20 нс... 9 99, 830 с
    Время нарастания/спада 9.32 нс... 799,900 с
    Выброс < 5%
    Джиттер 0,01% + 50 пс
    Генератор гармоник
    Порядок гармоник (№№) ≤ 8
    Тип гармоник чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники)
    АМ, ЧМ
    Формы несущей Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ
    Модулирующее колебание Синус, меандр, треугольник, пила
    Источник модуляции Внешний/внутренний
    Частота модуляции 2 мГц...20 кГц
    Коэффициент АМ 0%...120%
    Частота девиации DC ... 2 0 МГц (пиковая) DC ... 3 0 МГц (пиковая)
    ИМ
    Формы несущей Синус, треугольник, пила
    Модулирующее колебание Синус, меандр, треугольник, пила
    Источник модуляции Внутренний
    Девиация фазы 0 ° ... 360 °
    Частота модуляции 2 мГц...20 кГц
    ШИМ
    Форма несущей Меандр
    Модулирующее колебание Синус, меандр, треугольник, пила
    Источник Внешний , внутренний
    Частота модуляции 2 мГц...20 кГц
    Девиация 0%...100% от длительности импульса
    SUM
    Формы несущей Синус, треугольник, пила , импульс, шум
    Модулирующее колебание Синус, меандр, треугольник, пила
    Отношение 0%...100% от амплитуды несущего сигнала
    Источник Внешний, внутренний
    Частота модуляции 2 мГц...20 кГц
    ЧМН
    Формы несущей Синус, меандр, треугольник, пила
    Модулирующее колебание 50% скважности меандра
    Внутренняя частота 2 мГц...1 М Гц
    Источник Внешний , внутренний
    Диапазон частот DC ...2 0 МГц DC ... 3 0 МГц
    Свипирование (Развертка)
    Тип качания (параметр) Частота, амплитуда
    Форма сигнала Частота: синус, меандр, треугольник, пила
    Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ
    Режим свипирования Линейный или логарифмический
    Диапазон частот Как у основного сигнала
    Цикл свипирования 1 мс...500 с
    Режим запуска Внешний, внутренний, однократный
    Источник запуска Внешний, внутренний
    Пакетный режим
    Формы сигналов Синус, меандр, треугольник, пила , импу льс, шум
    Диапазон частот Как у основного сигнала
    Число пакетов 1...1000000 циклов или бесконечно
    Начальная /конечая фаза -360,0°...+360,0° с
    Период повторения 1 мкс...500 с
    Произвольная форма (СПФ)
    Частота дискретизации 250 МГц
    Частота повторения 125 МГц
    Длина памяти 8 М точек
    Разрешение ЦАП 6 бит
    Энергонезависимая память 10 ячеек (по 8 МБ)
    Произвольная форма (СПФ)
    Вход внешней модуляции АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм
    Выход модуляции Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм
    Вход внешней синхронизации Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм
    Вход внешнего опорного сигнала 10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм
    Выход опорного сигнала 10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом
    Общие данные
    Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
    Интерфейсы USB (2) , LAN ( GPIB – опция)
    Экран цветной ЖК ( TFT ), д иагональ 11 см (480 х 272 точек)
    Рабочие условия Температу ра: 0...40 ° C ; в лажность: ≤ 80 %
    Условия хранения Температура: - 10...70 °С ; в лажность: ≤ 70 %
    Габаритные размеры 107 × 26 5 × 374 мм
    Масса 4 кг

  • Комплект поставки AFG-73032

    № Наименование Количество
    1 Генератор сигналов AFG-73032 1
    2 Сетевой шнур питания 1
    3 Кабель BNC - BNC 2
    4 Руководство по эксплуатации на CD 1
