AFG-73081 — генератор сигналов произвольной формы

Код товара: 31385
  • 53065-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53065-13 до 26.02.2028

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности генератора сигналов произвольной формы AFG-73081

    • Диапазон частот (синус и меандр): 80 МГц
    • Прямой цифровой синтез, разрешение по частоте 1 мкГц,
    • Погрешность установки частоты ±1×10-6
    • Разрядность ЦАП 16 бит; частота дискретизации 200 МГц
    • Память для формирования сигнала 1 М точек (10 ячеек)
    • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум, Sin(x)/x, экспонента (нараст./убыв.)
    • Режимы модуляции АМ, ФМ, ШИМ, ЧМн, ГКЧ (внутр/внеш. источник), а также формирование пакетов радиоимпульсов (Burst)
    • Режим формирования сигнала произвольной формы (ARB)
    • Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
    • Вход внешней опорной частоты
    • Синхро -вход и –выход
    • Большой цветной графический ЖК-дисплей (TFT)
    • Интерфейсы USB (2), RS-232, GPIB
    • Возможность сохранения и загрузки данных с USB-flash
    • Программное обеспечение для формирования сигналов произвольной формы
    • Применение технологии DDS (прямой цифровой синтез), что обеспечивает генерацию сигнала с ультранизким уровнем искажения и высокой стабильностью
    • Стабильность по частоте составляет 0,0001%
    • Поддержка функции DWR (Direct Waveform Reconstruction)

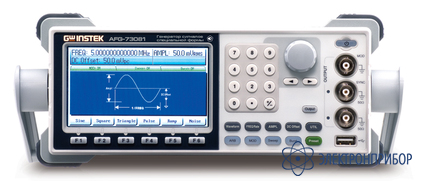

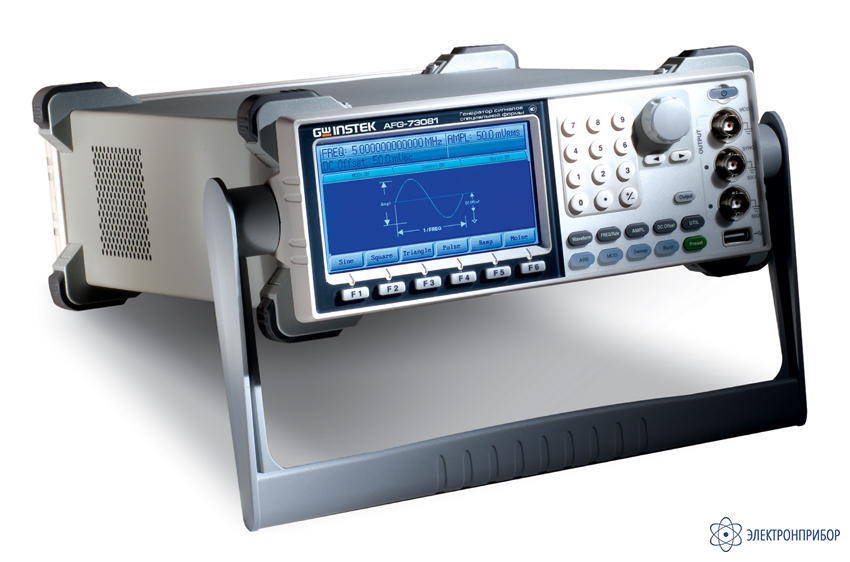

    Генератор AFG-73081 выполнен в моноблочном компактном корпусе, имеющем съёмную ручку для регулировки наклон лицевой панели и накладки-упоры с демпфирующими вставками для удобства размещения. Схемотехника генератора AFG-73081 содержит интеллектуальную схему охлаждения внутренних цепей, а также защиту выходных усилителей от перегрузки на функциональном выходе.

    Диапазон выходных частот составляет 50 МГц и 80 МГц (соответственно) с максимальной амплитудой 10 В пикового значения на нагрузке 50 Ом. AFG-73081 является полнофункциональным генератором произвольной формы (СПФ) с максимальной частотой дискретизации до 200 МГц, длиной памяти до 1 М точек и разрешением ЦАП - 16 бит.

    Интерфейс USB на передней панели обеспечивает возможность сохранения и загрузки данных с flash-носителя.

    Возможность редактирования СПФ без подключения к ПК, что позволяет отображать функции и манипуляции в меню экранного редактора: «форма сигнала», «точка», «линия», «добавить», «копировать», «удалить», «сохранить», «загрузить».

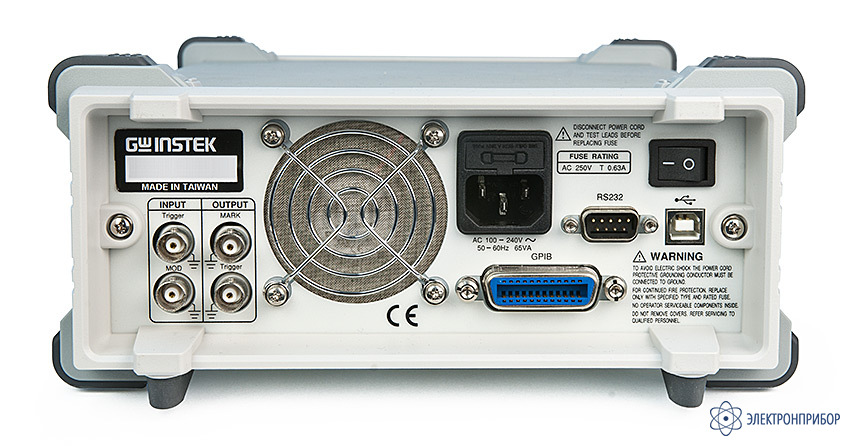

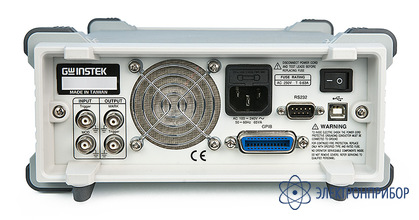

    Генератор AFG-73081 может выдавать широкий перечень стандартных форм сигнала: синус, меандр, треугольник, пила, импульс, шум и др., а также имеют режим ГКЧ (свипирование), режим пакетов радиоимпульсов (Burst). К выходным сигналам может применяться различная модуляция: АМ, ЧМ, ШИМ (PWM), ЧМн (FSK). Для увеличения функциональных возможностей на задней панели имеется вход сигнала внешней модуляции «MOD INPUT» (0…20 кГц; ±5 В) и вход для сигнала внешней синхронизации «TRIG» (уровень ТТЛ).

    С помощью штатного программного обеспечения «AWES» можно создавать, редактировать сигналы произвольной формы и подавать их на выход генератора AFG-73081. Для связи с ПК в генераторе AFG-73081 предусмотрены следующие интерфейсы: GPIB (2), RS-232, USB. Сохранение в приборе наиболее часто используемых настроек (профилей) обеспечивается наличием 10 ячеек энергонезависимой памяти (запись/вызов).

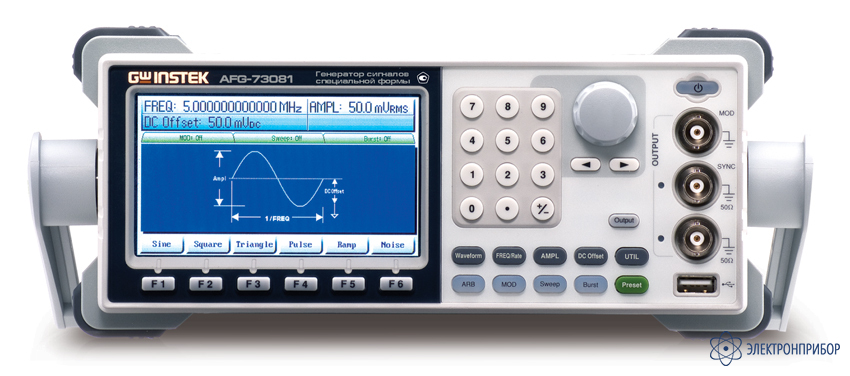

    Генератор AFG-73081 снабжен цветным графическим ЖК-экраном (разрешение 480х272) с диагональю 11 см. Информативный высококонтрастный дисплей позволяет визуализировать выходной сигнал генератора (форма, амплитуда, режим, параметры модуляции).

    Все эти высокие технические характеристики, функциональность и коммуникационные возможности заключены в сравнительно не большом (107х266х293 мм) и лёгком корпусе (масса ~4 кг).

  • Технические характеристики генератора сигналов произвольной формы AFG-73081

    Параметр Значение
    Выходные параметры
    Частотный диапазон 1 мкГц - 80 МГц
    Разрешение 1 мкГц
    Выходной уровень 10 мВ…10 В пик-пик (на 50 Ом)
    20 мВ…20 В пик-пик (без нагрузки)
    Меандр
    Частотный диапазон 1 мкГц – 50 МГц
    Пила, треугольник
    Диапазон частот 1 мкГц – 1 МГц
    Произвольная форма
    Частота повторенная 100 МГц
    Длина памяти 1 М точек
    Разрешение ЦАП 16 бит (включая знак)
    Частота дискретизации 250 МГц
    Объем памяти 10 ячеек
    Общие данные
    Тип индикатора Цветной (TFT), разрешение 480 х 272, диагональ 11см
    Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Интерфейсы USB, RS-232, GPIB
    Габаритные размеры 107х266х293 мм
    Масса 4 кг

  • Комплект поставки AFG-73081

    № Наименование Количество
    1. Генератор сигналов произвольной формы AFG-73081 1
    2. Руководство по эксплуатации 1
