AFG-74125E — генератор сигналов

Код товара: 81036

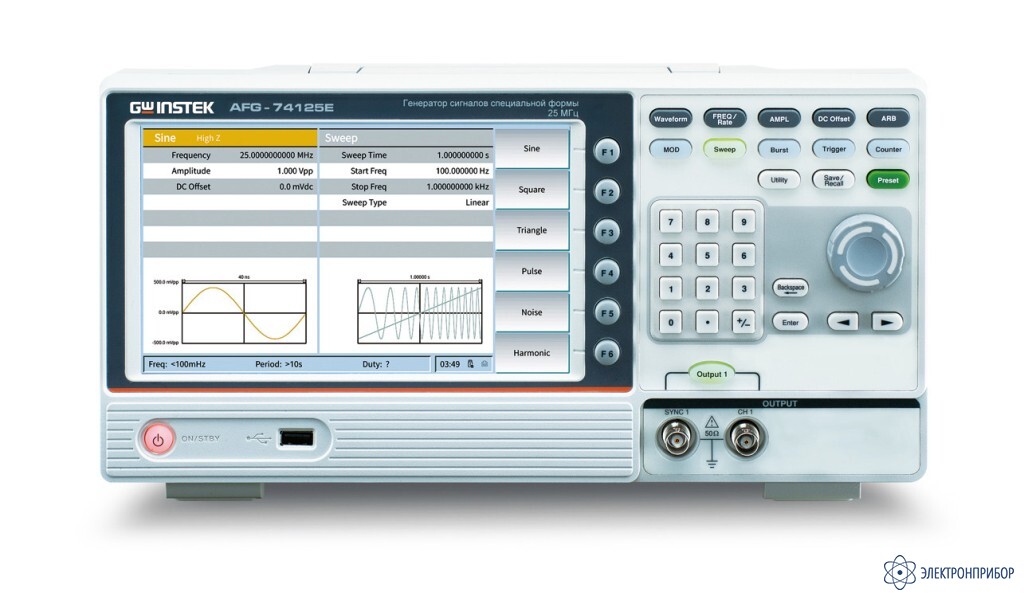

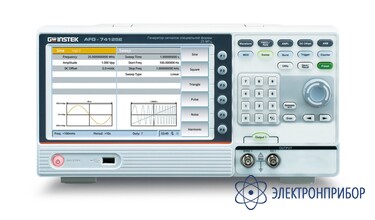

  • Генератор сигналов AFG-74125E Генератор сигналов AFG-74125E
    Является модификацией AFG-74000

    Особенности генератора сигналов AFG-74000:

    • Многофункциональные генераторы сигналов специальной и произвольной формы;
    • Диапазон частот (синус): 1 мкГц…25/ 35/ 60/ 80/ 100/ 250 МГц (в зависимости от модификации);
    • Число выходов: 2 канала (AFG-74225E; AFG-74235; AFG-74260; AFG-74280; AFG-74210H; AFG-74225H), 1 канал (AFG-74125E, AFG-74125AE);
    • Режим ФГ: функция генератор сигналов (Sine, Square, Triangle, Pulse, Noise, Harmonic, ARB – 146 встроенных форм);
    • Режим СПФ: генератор сигналов произвольной формы (Arbitrary);
    • Разрешение по частоте 1 мкГц (прямой цифровой синтез/ DDS);
    • Погрешность установки частоты ±2*10-6;
    • Разрядность ЦАП: 14 бит (AFG-74125E; AFG-74125AE; AFG-74225E); 16 бит (AFG-74235; AFG-74260; AFG-74280; AFG-74210H; AFG-74225H);
    • Режим формирования сигналов произвольной формы (ARB);
    • Максимальная частота дискретизации: 125 МГц (AFG-74125E; AFG-74125AE; AFG-74225E); 500 МГц (AFG-74235; AFG-74260; AFG-74280; AFG-74210H); 1,25 ГГц (AFG-74225H);
    • Длина памяти для формирования СПФ: 16 К точек, 10М для AFG-74225E;
    • Функция HARMONIC: генерация выходного сигнала с заданными частотными компонентами (до 16-й гармоники);
    • Внутренняя энергонезависимая память: 32 МБ (хранение данных);
    • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум, 146 встроенных специальных форм (Arb);
    • Режимы модуляции: AM/ ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн, DSB-AM, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK и др.
    • Функция генерации пакетов импульсов (Burst) и режим развертки (sweep);
    • Встроенный частотомер: 0,1 Гц…200 МГц (7 разрядов);
    • Встроенный усилитель мощности (РА): до 10 Вт, до 100 кГц (AFG-74125AE);
    • Редактирование СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить);
    • Цветной, ЖК-дисплей: 20 см (TFT, 800 х480, multitouch);
    • Интерфейсы: USB (host/ device);
    • Вход синхронизации и внешней модуляции/ выход ТТЛ;
    • Возможность сохранения и загрузки данных с USB-flash.

  • Технические характеристики генератора сигналов AFG-74000:

    Параметр AFG-74125E AFG-74125AE AFG-74225E AFG-74235 AFG-74260 AFG-74280 AFG-74210H AFG-74225H
    Спецификации выходов (каналы 1, 2)
    Число каналов 1 1 2
    Частотный диапазон/ Frequency
    Синусоидальная форма 25 МГц 35 МГц 60 МГц 80 МГц 100 МГц 250 МГц
    Прямоугольная форма 5 МГц 15 МГц 30 МГц 50 МГц
    Импульс 5 МГц 15 МГц 25 МГц
    Треугольная форма, «пила» 3 МГц 3 МГц 5 МГц
    Шум (-3 дБ) 25 МГц 35 МГц 60 МГц 80 МГц 100 МГц 120 МГц
    Сигнал с гармониками (Harm.) 12,5 МГц 17,5 МГц 30 МГц 40 МГц 50 МГц 125 МГц
    Разрешение (10 разрядов) 1 мкГц
    Погрешность установки частоты 2*10-6 1*10-6
    Произвольная форма (ARB)
    Частотный диапазон СПФ 15 МГц 30 МГц
    Частота дискретизации 125 МГц 500 МГц 1,25 ГГц
    Разрешение ЦАП 14 бит 16 бит
    Длина сигнала (точек) 16 К 10 М
    Время нарастания / спада <10 нс <8 нс <5 нс
    Амплитуда Uвых (уровень)/ output
    Выходной уровень 1 мВ…10Вп-п (50 Ом);
    2 мВ…20 Вп-п (без нагр.)    		 1 мВ…5В пик-пик (50 Ом) 2 мВ…10 В пик-пик (без нагрузки) 1 мВ…2,5В пик-пик (50 Ом) 2 мВ…5 В пик-пик (без нагрузки) 1 мВ…10 В пик-пик (50 Ом) * 2 мВ… 20 В пик-пик (без нагр.)* (в зависимости от F вых)*
    Разрешение 0,1 мВ или 4 разряда (1 мВп-п для амплитуды Uвых ≥ 1Вп-п)
    Погрешность установки напряжения (на 50 Ом), (синус, 1 кГц, постоянное смещение 0 В) ± (2% от установленного значения + 1 мВп-п), Uвых >10 мВп-п ± (1% от установленного значения + 1 мВп-п), Uвых >10 мВп-п ± (1% от установленного значения + 1 мВп-п)
    Неравномерность АЧХ (Синус, 1Вп-п, на 50 Ом) ≤10 МГц: ±0,2 dB (относительно 100 кГц) ≤60 МГц: ±0,3 dB ≤100 МГц: ±0,5 dB (относительно f=100 кГц) ≤10 МГц: ±0,2 dB ≤60 МГц: ±0,3 dB ≤100 МГц: ±0,5 dB ≤160 МГц: ±1 dB ≤250 МГц: ±1,5 dB (относительно 1 кГц)
    Выходной импеданс 50 Ом, высокоомный (high Z)
    Постоянное смещение / DC Offset
    Диапазон смещения ± (10 Вп-п – амплитуда Uп-п/ 2), (высокоомный выход/ High resistance)
    Погрешность установки ± (3 % от установки + 5 мВ + амплитуда Vpp * 0.5%) ± (1 % от Уст + 5 мВ + амплитуда Vpp * 0.5%)
    Разрешение 0,1 мВп-п или 4 разряда/digits
    (для амплитуды > 1 Вп-п = 1 мВп-п)
    Синусоидальная форма / SINE (DC Offset = 0В)
    Коэффициент гармоник -50 дБн (0…25 МГц) -65 дБн (0…1 МГц)
    -60 дБн (1… 10 МГц)
    -55 дБн (10…60 МГц)
    -50 дБн (60…100 МГц)    		 -65 дБн (0…1 МГц)
    -60 дБн (1… 10МГц)
    -50 дБн (10…120 МГц),
    -45 дБн (120…250 МГц)
    Гармонические искажения <0,1 % (от 10 до 20 кГц, при 1 Вп-п) <0,05 % (от 10 до 20 кГц, при 1 Вп-п)
    Негармонические составляющие -45 дБн (≤ 25 МГц) (уровень 0 дБм) -70 дБн (≤ 10 МГц);
    -70 дБн + 6 дБ на октаву (>10 МГц)
    Плотность фазовых шумов < -110 дБн/Гц (при отстройке 10 кГц от Fнес 10 МГц, уровень 0дБм)
    Прямоугольная форма / square
    Время нарастания / спада < 30 нс
    Выброс (на вершине) < 5 % (100 кГц/ 1 Вп-п)
    Джиттер (1 Вп-п, на 50 Ом) ≤ 2 нс
    Скважность 50 % (регулирование в диапазоне 0,01... 99,9 % в зависимости от установленной частоты)
    Пила, треугольник
    Нелинейность формы < 0,1 % ( 1 кГц, 1 В п-п, симметрия 50 %)
    Регулировка симметрии 0,0…100,0 %
    Импульс
    Длительность импульса ≥ 48 нс ≥ 18 нс ≥ 12 нс ≥ 7 нс
    Период импульса 200 нс -1000 Кс
    Коэффициент заполнения 0,1... 99,9 % (в зависимости от установленной частоты)
    Выброс (на вершине) < 5 % (100 кГц/ 1 Вп-п)
    Время нарастания / спада ≥ 32 нс (в зависимости от длитенльности импульса) ≥ 8 нс (в зависимости от длительности импульса) ≥ 7 нс (в зависимости от длительности импульса)
    Белый шум (гауссовский)
    Максимальная полоса частот (-3дБ) 25 МГц 35 МГц 60 МГц 80 МГц 100 МГц 120 МГц
    Гармонический сигнал/ Harmonic (до 16-й гармоники)
    Максимальная полоса частот 12,5 МГц 17,5 МГц 30 МГц 40 МГц 50 МГц 125 МГц
    Тип компоненты четная, нечетная, последовательно, пользовательский ряд (Odd, even, sequen, custom)
    Настройка амплитуды доступна установка амплитуды каждой гармоники
    Настройка фазы доступна установка фазы каждой гармоники
    АМ, ЧМ
    Формы несущей (Fc) синус, прямоуг., треуг./ пила, произв.форма/Arb (кроме DC, длина 8192 точки)
    Модулирующее колебание синус, прямоугольник, треугольник/ пила, шум, производная форма/Arb
    Источник модуляции внутренний (Int)/ Внешний (Ext)
    Частота модуляции 2 мГц…1 МГц (внутренний источник)
    Коэффициент АМ 0%...120%
    Частота девиации ЧМ 2 мГц ≤ Fсмещ. ≤ Fmin (Fc, Fc max)
    DSB-AM1 (double-sideband amplitude modulation)
    Формы несущей (Fc) синус, прямоугольник, треугольник / пила
    Модулирующее колебание синус, прямоугольник, треугольник / пила
    Источник модуляции внутренний (Int) / внешний (Ext)
    Частота модуляции 2 мГц…1 МГц (внутренний источник)
    Коэффициент АМ 0 %...100 %
    ФМ (PM)
    Форма несущей (Fc) cинус, прямоугольник, треугольник / пила, производная форма/Arb (кроме DC, длина 8192 точки)
    Модулирующее колебание синус, прямоугольник, треугольник / пила, производная форма/Arb
    Источник модуляции внутренний (Int)/ Внешний (Ext)
    Частота модуляции 2 мГц…1 МГц (внутренний источник)
    Девиация 0...180º
    ШИМ (PSW)
    Форма несущей (Fc) импульс
    Модулирующее колебание синус, прямоугольник, треугольник / пила, производная форма/Arb (кроме DC, длина 8192 точки)
    Источник внутренний (Int)/ внешний (Ext)
    Частота модуляции 2 мГц…1 МГц (внутренний источник)
    Девиация 0 %...100 % от длительности импульса
    АМн (ASK)
    Формы несущей (Fc) cинус, прямоугольник, треугольник / пила, производная форма/Arb (длина 8192 точки)
    Источник модуляции внутренний (Int)/ внешний (Ext)
    Модулирующее колебание (внутреннее) прямоугольник (скважность 50 %)
    Частота модуляции 2 мГц…1 МГц
    ФМн (PSK, BPSK, QPSK)
    Формы несущей (Fc) cинус, прямоугольник, треугольник / пила, производная форма/Arb (длина 8192 точки)
    Источник модуляции внутренний (Int)/ Внешний (Ext)
    Модулирующее колебание (внутреннее) прямоугольник (скважность 50 %)
    Частота модуляции 2 мГц…1 МГц
    ЧМн (FSK, 3FSK, 4FSK)
    Формы несущей (Fc) cинус, прямоугольник, треугольник / пила, производная форма/Arb (длина 8192 точки)
    Источник модуляции внутренний (Int) / внешний (Ext)
    Модулирующее колебание (внутреннее) прямоугольник (скважность 50 %)
    Частота модуляции 2 мГц…1 МГц
    OSK
    Формы несущей (Fc) cинусоидальный сигнал
    Источник модуляции внутренний (Int)
    Модулирующее колебание (внутреннее) прямоугольник (скважность 50 %)
    Время осцилляции 8 нс…249,75 с
    Частота модуляции 2 мГц…1 МГц
    SUM
    Формы несущей (Fc) cинус, прямоугольник, треугольник / пила
    Источник модуляции внутренний (Int)/ внешний (Ext)
    Модулирование колебание (внутренний) синус, прямоугольник, треугольник / пила, шум, производная форма/Arb
    Частота модуляции 2 мГц…1 МГц
    Глубина SUM модуляции 0 %...100 %
    ГКЧ (SWEEP)
    Виды сигналов (Fc) cинус, прямоугольник, треугольник / пила, производная форма/Arb ( длина 8192 точки)
    Минимальная частота развертки 1 мкГц
    Режим ГКЧ линейный, логарифмический, пошаговый (Step)
    Направление качания нарастание / спад (Up/ Down)
    Диапазон частот как у основного сигнала (соотв. различных форм)
    Цикл ГКЧ 1 мс…500 с (± 0,1 %)
    Источник запуска внутренний, внешний, ручной (manual)
    Пакетный режим (burst)
    Формы сигналов в пакете cинус, прямоугольник, треугольник / пила, импульс, шум (кроме N-циклов), производная форма/Arb (кроме DC, длина 8192 точки)
    Диапазон частот 2 мГц …. максимальная частота / 2
    Число пакетов 1…1000000 циклов, бесконечно, по временному интервалу (gate)
    Источник запуска внутренний, внешний, ручной (manual)
    Цикл пакета (тригг.) 20нс…500 с (Min = число циклов * период )
    Период повторения 1 мс…500 с
    Источник временного интервала внешний (ext trig)
    Частотомер (Counter)
    Частотный диапазон 0,1 Гц…200 МГц (коннектор BNC / 1 МОм)
    Измерение параметров частота, период, скважность %, длительность импульса (положительно / отрицательно)
    Разрешение индикатора 7 разрядов
    Тип связи по входу AC/ DC (закрытие / открытие)
    Уровень запуска (trig level) ± 2,5 В
    Диапазон постоянного смещения ± 1,5 В
    Чувствительность DC 100 мГц… 100 МГц: 250 мВп-п - 5 Вп-п (AC+DC)
    100 Гц… 200 МГц: 400 мВп-п - 5 Вп-п (AC+DC)
    AC 1 Гц… 100 МГц: 250 мВп-п - 5 Вп-п, 100 Гц… 200 МГц: 400 мВп-п - 5 Вп-п
    Измерение длительности импульса, скважности % 1 Гц… 10 МГц (250 мВп-п - 5 Вп-п)
    Выбор чувствительности высокий, средний и низкий уровень
    10 МГц IN
    Вход внешний ОГ (Clock) 10 МГц, уровень: 1…3,3 В п-п; сопротивление 50 Ом (связь DC / откр.), время захвата < 1 c
    10 МГц OUT
    Выход ОГ 10 МГц, уровень: 1,2 В п-п; сопротивление 50 Ом (связь DC / откр.)
    Усилитель мощности (только для MFG-74125AE)
    Входное сопротивление 50 кОм
    Максимальное входное напряжение 2,2 В п-п
    Максимальное выходное напряжение 22 Вп-п
    Усиление х 10
    Выходная мощность 10 Вт на нагрузке 2 Ом
    Выходной ток 1,1 А (максимально)
    Нарастание / спад Uвых 100 мВп-п-….3,3 Вп-п
    Полоса пропускания 5 Гц…100 кГц
    Общие характеристики
    Экран цветной ЖКИ (TFT), диагональ 20 см (800 х 480 точек)
    Интерфейсы USB (Host, Device)
    Напряжение питания 100…240 В (± 10 %), 50 / 60 Гц
    Потребляемая мощность 50 Вт
    Рабочие условия Температура 0…40 °C
    Влажность ≤ 80 %
    Условия хранения Температура -10…70 °С
    Влажность ≤ 70 %
    Габаритные размеры 340 × 177 × 90 мм
    Масса 2,5 кг
    1 - форма амплитудной модуляции (AM), при которой подавляется одна из боковых полос и несущая для сокращения требуемой полосы пропускания при сохранении того же уровня передачи информации. Процесс генерации DSB-AM заключается в умножении модулирующего сигнала на несущую волну, что приводит к генерации двух боковых полос с равной амплитудой, частотой и фазой. Верхняя и нижняя боковые полосы содержат одинаковую информацию, и их сумма равна модулирующему сигналу.
    * - примечание: диапазоны выходного уровня для AFG-74225H:
    1мВп-п - 10Вп-п (≤ 40МГц, на 50Ω. 2мВп-п - 20 Вп-п без нагрузки/ open-circuit)
    1мВп-п - 5Вп-п (≤ 80МГц, на 50Ω. 2мВп-п - 10 Вп-п без нагрузки/ open-circuit)
    1мВп-п - 2.5Вп-п (≤ 120МГц, на 50Ω. 2мВп-п - 5 Вп-п без нагрузки/ open-circuit)
    1мВп-п - 1Вп-п (≤ 250МГц, на 50Ω. 2mВп-п - 2 Вп-п без нагрузки/ open-circuit)

  • Комплект поставки AFG-74125E

    № Наименование Количество
    1 Генератор сигналов AFG-74125E 1
