Генераторы импульсов и сигналов

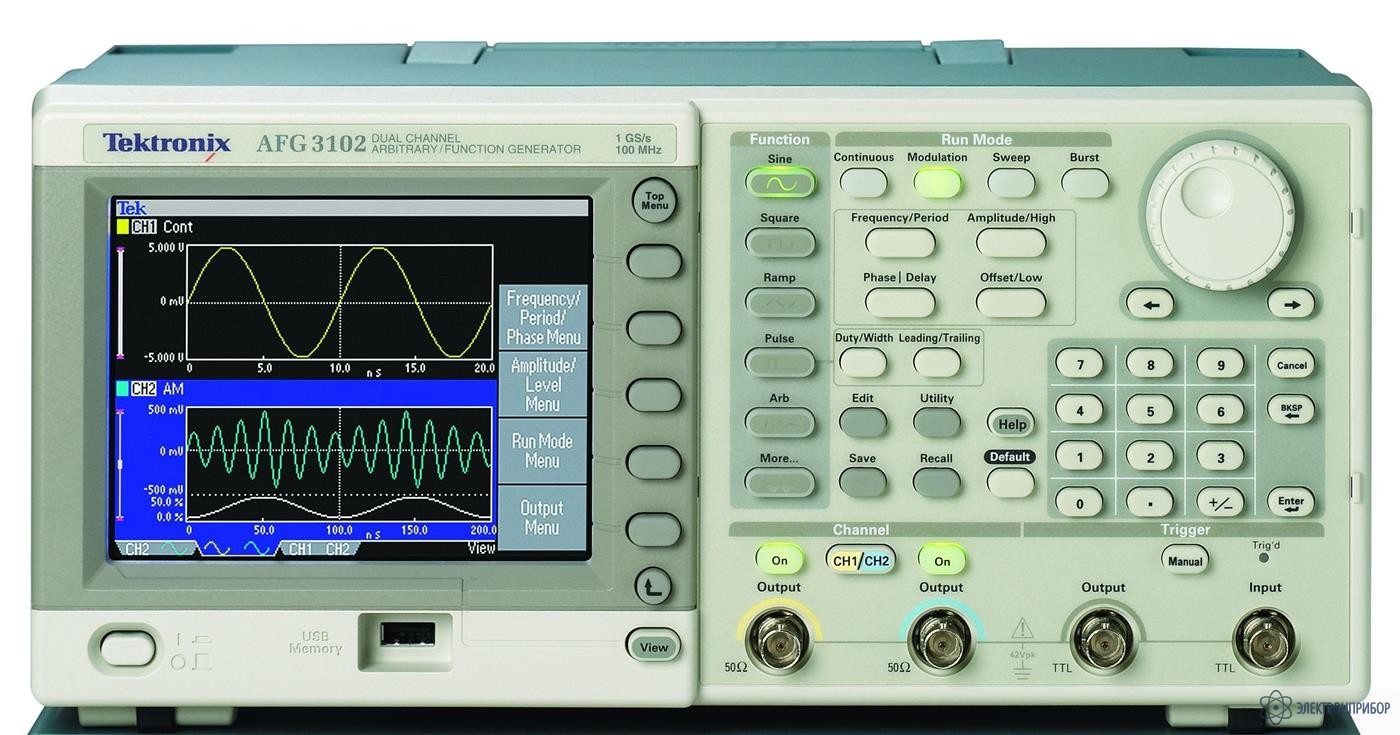

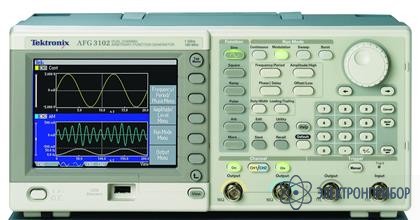

AFG3052C — универсальный генератор сигналов

Код товара: 30544
  • 53102-13

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53102-13 до 01.02.2023

    • Производитель

      Tektronix, США

    Назначение генератора сигналов произвольной формы и стандартных функций AFG3052C.

    Непревзойденная производительность, гибкость, интуитивно понятное управление и доступная цена делают генератор сигналов произвольной формы, стандартных функций и импульсных сигналов AFG3052C самым востребованным прибором в отрасли.

    Применение генератора сигналов произвольной формы и стандартных функций AFG3052C.

    • Тестирование и проектирование электронных устройств.
    • Имитация датчиков.
    • Функциональное тестирование.
    • Обучение.

    Особенности генератора сигналов произвольной формы и стандартных функций AFG3052C.

    • Сигналы синусоидальной формы частотой до 10 МГц, 25 МГц, 50 МГц.
    • Сигналы произвольной формы с разрешением 14 разрядов, 1 Гвыб/с.
    • Амплитуда до 20 Впик-пик на нагрузке 50 Ом.
    • 5,6-дюймовый цветной ЖК дисплей, обеспечивающий полную уверенность в настройках и форме сигнала.
    • Многоязычный интуитивно понятный интерфейс ускоряет настройку.
    • Генерация импульсов с регулируемой длительностью фронта
    • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ.
    • Свипирование и пакетные сигналы.
    • Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство.
    • Разъем USB на передней панели для сохранения сигналов на внешних накопителях.
    • Интерфейсы USB, GPIB и LA.
    • Драйверы LabVIEW и LabWindows/IVI-C.

  • Технические характеристики генератора сигналов произвольной формы и стандартных функций AFG3052C

    Параметр Значение
    Число каналов 2
    Сигналы Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, Sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус, постоянное напряжение, шум
    Синусоидальный сигнал от 1 мкГц до 50 МГц
    Синусоидальный сигнал в пакетном режиме
    		 от 1 мкГц до 25 МГц
    Эффективная максимальная выходная частота
    		 50 МГц
    Неравномерность АЧХ(1 Впик-пик) ±0,15 дБ (<5 МГц)
    ±0,3 дБ (от 5 до 45 МГц)
    ±0,5 дБ (от 45 до 50 МГц)
    Нелинейные искажения (1 Впик-пик) <-70 дБн (от 10 Гц до 20 кГц)
    <-60 дБн (от 20 кГц до 1 МГц)
    <-50 дБн (от 1 до 5 МГц)
    <-40 дБн (от 5 до 50 МГц)
    Коэффициент нелинейных искажений
    		 <0,2 % (10 Гц – 20 кГц, 1 Впик-пик)
    Паразитные составляющие (1 Впик-пик) <-60 дБн (от 10 Гц до 1 МГц)
    <-50 дБн (от 1 до 50 МГц)
    Фазовый шум (типовое значение)
    		 <-110 дБн/Гц на частоте 20 МГц при отстройке 10 кГц, 1 Впик-пик
    Остаточный шум тактовой частоты
    		 -63 дБм
    Прямоугольный сигнал от 1 мкГц до 40 МГц
    Время нарастания/спада
    		 <7 нс
    Джиттер (ср.кв.) (типовое значение)
    		 300 пс
    Пилообразный сигнал от 1 мкГц до 800 кГц
    Нелинейность (типовое значение)
    		 ≤0,1 % от пикового значения
    Симметрия
    		 от 0 до 100,0 %
    Импульсный сигнал от 1 мГц до 40 МГц
    Длительность импульса
    		 от 12,00 нс до 999,99 с
    Разрешение
    		 10 пс или 5 разрядов
    Скважность
    		 от 0,001 % до 99,999 % (действует ограничение по длительности импульса)
    Длительность фронта
    		 от 7 нс до 625 с
    Задержка переднего фронта
    Разрешение
    		 10 пс или 4 разряда
    Диапазон
    		 (непрерывный режим): от 0 пс до периода
    (пакетный режим с запуском или со стробированием): от 0 пс до периода – [длительность импульса + 0,8 *(длительность фронта + длительность спада)]
    Разрешение
    		 10 пс или 8 разрядов
    Выброс (типовое значение)
    		 <5 %
    Джиттер (ср.кв.) (типовое значение)
    		 300 пс
    Другие сигналы от 1 мкГц до 800 кГц
    Полоса шума (-3 дБ) 50 МГц
    Тип шума
    		 Белый гауссовский
    Добавление внутреннего шума При включении амплитуда выходного сигнала снижается на 50 %

    Уровень

    		 От 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)
    Разрешение
    		 1 %
    Постоянное напряжение (на нагрузке 50 Ом) -от -5 до +5 В

    Общие характеристики генератора сигналов произвольной формы и стандартных функций AFG3052C

    Параметр Значение
    Разрешение установки частоты 1 мкГц или 12 разрядов
    Внутренняя опорная частота
    Стабильность
    		 Все сигналы, кроме произвольной формы: ±1•10-6, от 0 до +50 °C Произвольная форма: ±1•10-6 ±1 мкГц, от 0 до +50 °
    Относительный уход частоты
    		 ±1•10-6 в год
    Фаза (кроме пост. напряжения, шума и импульсных сигналов)
    Диапазон
    		 от -180° до +180°
    Разрешение
    		 0,01° (синусоида), 0,1° (другие сигналы)
    Добавление внутреннего шума
    		 При включении амплитуда выходного сигнала снижается на 50 %
    Уровень
    		 от 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)
    Разрешение
    		 1 %
    Основной выход 50 Ом
    Дистанционное программирование GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1. Совместимо со стандартами SCPI-1999.0 и IEEE 488-2
    Макс. время настройки (типовое)
    		 USB LAN GPIB
    Смена функции
    		 81 мс 81 мс 81 мс
    Смена частоты (кроме импульсных сигналов)
    		 2,5 мс 6 мс 3,2 мс
    Смена частоты (для импульсных сигналов)
    		 40 мс 37 мс 32 мс
    Смена амплитуды
    		 90 мс 97 мс 90 мс
    Выбор пользовательского сигнала произвольной формы (длиной 4 тыс. точек из накопителя USB
    		 48 мс 50 мс 49 мс
    Выбор пользовательского сигнала произвольной формы (длиной 128 тыс. точек из накопителя USB)
    		 260 мс 266 мс 240 мс
    Время загрузки данных для сигнала из 4000 точек (типовое)
    		 47 мс 78 мс 320 мс
    Источник питания от 100 до 240 В, от 47 до 63 Гц или 115 В, от 360 до 440 Гц
    Потребляемая мощность Не более 120 Вт
    Время прогрева (типовое значение) 20 минут
    Автоматическая калибровка при включении питания, типовое значение <10 с
    Акустический шум, (типовое значение) <50 дБА
    Дисплей Цветной ЖК дисплей с диагональю 5,6 дюймов
    Язык интерфейса и справочной системы Английский, французский, немецкий, японский, корейский, португальский, упрощенный и традиционный китайский, русский (выбирается пользователем)
    Габариты и масса
    Настольное исполнение
    Высота 156,3 мм
    Ширина 329,6 мм
    Глубина 168,0 мм
    Масса нетто 4,5 кг
    Масса брутто 5,9
    Условия окружающей среды и требования безопасности
    Температура
    Рабочая
    		 От 0 до +50 °C
    Хранения
    		 от -30 до +70 °C
    Относительная влажность
    Рабочая
    		 ≤80 % (≤ +40 °C)
    ≤60 % (от > +40 до +50 °C)
    Высота над уровнем моря до 3000 м
    Электромагнитная совместимость
    Европейский союз
    		 Директива Совета EC 2004/108/EC
    Безопасность UL 61010-1:2004
    CAN/CSAC22.2 No. 61010-1:2004
    МЭК 61010-1:2001

  • Комплект поставки AFG3052C

    № Наименование Количество
    1. Компакт-диск с руководством по программированию 1
    2. Драйверы LabVIEW и IVI 1
    3. Кабель USB 1
    4. Кабель питания 1
    5. Компакт-диск с программным обеспечением ArbExpress® 1
    6. Отслеживаемый сертификат калибровки NIM/NIST 1
    7. Руководство по сервисному обслуживанию 1
    8. Универсальный генератор сигналов AFG3052C 1
