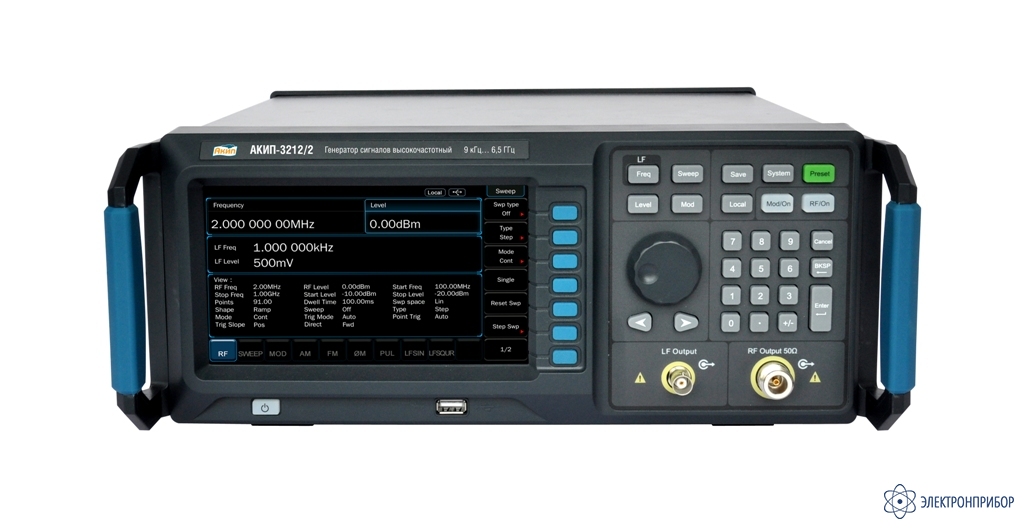

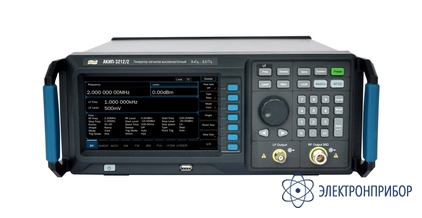

АКИП-3212/2 — генератор ВЧ-сигналов

Код товара: 80672

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности генератора ВЧ-сигналов АКИП-3212/2:

    • Диапазон частот ВЧ: 9 кГц … 6,5 ГГц;
    • Диапазон частот НЧ: 0,01 Гц … 200 кГц;
    • Разрешение по частоте 0,01 Гц;
    • Погрешности установки частоты:
      • стандартно: ±5×10-6;
      • опция OCXO: ±5×10-7;
    • Нормируемый выходной уровень: -120 дБм … +13 дБм;
    • Разрешение по амплитуде: 0,01 дБ;
    • Фазовый шум (отстройка 20 кГц): < -107 дБн/Гц;
    • Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
    • Сенсорный ЖК-дисплей с диагональю 17 см;
    • Интерфейсы: LAN, USB.

  • Технические характеристики генератора ВЧ-сигналов АКИП-3212/2:

    Параметр АКИП-3212/1 АКИП-3212/2
    Выходная частота
    Диапазон 9 кГц … 3,6 ГГц 9 кГц … 6,5 ГГц
    Дискретность установки 0,01 Гц
    Пределы допускаемой относительной погрешности установки частоты Стандартно: ±5×10-6
    Опция OCXO: ±5×10-7
    Есть вход сигнала внешней опорной частоты 10 МГц
    Выходной уровень
    Диапазон установки уровня выходного сигнала, 50 Ом АКИП-3212/1
    9 кГц ≤ f < 100 кГц
    100 кГц ≤ f < 3 ГГц
    3 ГГц < f ≤ 3,6 ГГц    		 -110 … +13 дБм
    -110 … +20 дБм (-110 … +13 дБм)
    -110 … +20 дБм (-90 … +13 дБм)
    АКИП-3212/2
    9 кГц ≤ f < 100 кГц
    100 кГц ≤ f < 4 ГГц
    4 ГГц < f ≤ 6,5 ГГц    		 -130 … +20 дБм (-110 … +13 дБм)
    -130 … +20 дБм (-120 … +13 дБм)
    -130 … +20 дБм (-110 … +13 дБм)
    Разрешение 0,01 дБ
    Погрешность установки АКИП-3212/1
    100 кГц ≤ f ≤ 3,6 ГГц    		 -110…-60 дБм ≤ 2 дБ
    -60 дБм…+13 дБм ≤ 1 дБ
    АКИП-3212/2
    9 кГц ≤ f ≤ 100 кГц    		 -110…-90 дБм ≤ 0,7 дБ
    -90…-60 дБм ≤ 0,7 дБ
    -60…+13 дБм ≤ 0,7 дБ
    100 кГц ≤ f ≤ 4 ГГц -120…-90 дБм ≤ 1 дБ
    -90…-60 дБм ≤ 0,9 дБ
    -60…+13 дБм ≤ 0,7 дБ
    100 кГц ≤ f ≤ 4 ГГц -110…-90 дБм ≤ 1,3 дБ
    -90…-60 дБм ≤ 1 дБ
    -60…+13 дБм ≤ 0,7 дБ
    Температура окружающей среды 20˚С…30˚С.
    КСВН ≤1,8 при уровне ≤ -10 дБм
    Защита выхода Максимально допустимое обратное напряжение 50 Впост
    Максимальная обратная входная мощность 1 Вт (1 МГц ≤ f ≤ 3,6 ГГц) 0,5 Вт (1 МГц ≤ f ≤ 6,5 ГГц)
    Плотность фазовых шумов (отстройка 20 кГц) 100 кГц ≤ f ≤ 2,4 ГГц <-105 дБн/Гц
    2,4 ГГц < f ≤ 3,6 ГГц <-100 дБн/Гц    		 100 кГц ≤ f ≤ 1,6 ГГц <-107 дБн/Гц
    1,6 ГГц < f ≤ 3,6 ГГц <-105 дБн/Гц
    3,6 ГГц < f ≤ 6,5 ГГц <-102 дБн/Гц
    Уровень гармонических искажений** <-30 дБн
    диапазон частот: 1 МГц < f ≤ 3,6 ГГц уровень сигнала ≤+13 дБм    		 <-30 дБн
    диапазон частот: 100 кГц < f ≤ 6,5 ГГц уровень сигнала ≤+13 дБм
    Уровень негармонических искажений <-60 дБн 100 кГц < f ≤ 2,4 ГГц
    <-54 дБн 2,4 ГГц < f ≤ 3,6 ГГц    		 <-64 дБн 100 кГц < f ≤ 1,6 ГГц
    <-60 дБн 1,6 ГГц < f ≤ 3,6 ГГц
    <-55 дБн 3,6 ГГц < f ≤ 6,5 ГГц
    при уровне сигнала > -10 дБм и отстройке от несущей >10 кГц
    Свипирование частота / уровень (ГКЧ)
    Режим свипирования Шаговый (линейный или логарифмический), по списку
    Диапазон частот/уровня Полный диапазон ВЧ выхода
    Режим работы Однократный, непрерывный
    Форма свипирования Треугольная, пилообразная
    Число точек свипирования Шаговый режим: 2 … 65535
    По списку: 1 … 6001
    Длительность точки 20 мс … 100 с
    Источник синхронизации Внешний, внутренний, ручной, по шине (USB, LAN)
    НЧ выход
    Формы сигнала Синус, прямоугольник
    Диапазон частот 0,01 Гц … 200 кГц – синус (разрешение: 0,01 Гц)
    0,01 Гц … 20 кГц – прямоугольник (разрешение: 0,01 Гц)
    Диапазон установки уровня выходного сигнала, 50 Ом 1 мВпик-пик … 3 Впик-пик (разрешение: 2 мВ)
    Диапазон установки смещения постоянной составляющей Максимально -3 В … +3 В (разрешение: 1 мВ)
    Амплитудная модуляция (внутреняя / внешняя)
    Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
    Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
    Частота модуляции 10 Гц … 100 кГц
    Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <30%)
    Частотная модуляция (внутреняя / внешняя)
    Девиация частоты* Макс. N*1 МГц
    Погрешность установки девиации частоты (Δf), Гц ±(0,02·Δf+20)
    Частота модуляции 10 Гц … 100 кГц
    Коэффициент гармоник ЧМ <2 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц)
    Фазовая модуляция (внутреняя / внешняя)
    Девиация фазы* N*5 рад
    Разрешение 0,01 рад
    Погрешность установки девиации фазы (Δφ), рад ±(0,01·Δφ + 0,1)
    Частота модуляции 10 Гц … 100 кГц
    Импульсная модуляция и генератор импульсов (внутреняя / внешняя)
    Подавление в паузе >70 дБн (100 кГц < f ≤ 3,6 ГГц) >70 дБн (100 кГц < f ≤ 6,5 ГГц)
    Фронт/срез ≤50 нс
    Частота повторения импульсов до 1 МГц
    Диапазон установки периода следования 40 нс …170 с, разрешение 10 нс
    Диапазон установки длительности импульса 10 нс … (170 с -10 нс), разрешение 10 нс
    Диапазон установки задержки запуска 10 нс …170 с, разрешение 10 нс
    Источник синхронизации Внешний, внутренний, ручной, по шине (USB, LAN)
    Генератор пачек импульсов
    Число импульсов 1 … 2047
    Число повторений 1 … 256
    Длительность импульса 20 нс … 170 с
    Входы / Выходы
    Передняя панель
    ВЧ выход N тип (мама), 50 Ом
    НЧ выход BNC тип (мама), 50 Ом
    Задняя панель
    Вход синхронизации BNC тип (мама), 1 кОм, 3,3 В TTL
    Вход внешней модуляции BNC тип (мама), 100 кОм/ 600 Ом/ 50 Ом (AC/DC), 1 Впик-пик
    Импульс вход/выход BNC тип (мама), 50 Ом, вход 0 В/ выход CMOS 3,3 В
    Выход ОГ 10 МГц, BNC тип (мама), 50 Ом
    Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, +5 дБм … +10 дБм
    Общие данные
    ЖК-дисплей Сенсорный емкостной, диагональ 17 см
    Память Встроенная, поддержка USB Flash дисков
    Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
    Потребляемая мощность Не более 60 Вт
    Рабочая температура 5…45°С
    Интерфейсы LAN, USB-Device
    Габаритные размеры 388 × 113 × 364 мм (ШхВхГ)
    Масса 6 кг 8 кг

    Примечание:
    *Масштабный коэффициент N:
    - в диапазоне частот от 227,5 МГц до 455 МГц включительно, N=0,125
    - в диапазоне частот свыше 455 МГц до 910 МГц включительно, N=0,25
    - в диапазоне частот свыше 910 МГц до 1820 МГц включительно, N=0,5
    - в диапазоне частот свыше 1820 МГц до 3600 МГц включительно, N=1
    - в диапазоне частот свыше 3600 МГц до 6500 МГц включительно, N=2

    Возможности одновременной модуляции:

    АМПЛИТУДНАЯ ЧАСТОТНАЯ ФАЗОВАЯ ИМПУЛЬСНАЯ
    АМПЛИТУДНАЯ x ● ● (●)
    ЧАСТОТНАЯ ● x x ●
    ФАЗОВАЯ ● x x ●
    ИМПУЛЬСНАЯ (●) ● ● x

    ● – совместимо
    (●) – совместимо с ограничениями
    x – не совместимо

  • Комплект поставки АКИП-3212/2

    № Наименование Количество
    1 Генератор ВЧ-сигналов АКИП-3212/1 1
