Генераторы импульсов и сигналов

АКИП-3303 — генератор

Код товара: 21633
  • 68025-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68025-17 до 17.07.2027

    • Производитель

      АКИП

    Сертификаты

    Назначение генератора импульсов АКИП-3303:

    Генератор импульсов АКИП-3303: Технология прямого цифрового синтеза; Высокая точность установки временных параметров 5×10-5; Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом; Диапазон частот от 0,1 мГц до 50 МГц; Выход до 10 В пик на нагрузке 50 Ом; Регулировка смещения (± 5 В); Вход внешней опорной частоты; Индикатор ЖКИ 5,7 дюймов; Опциональные интерфейсы КОП, USB, RS-232C; Масса 3 кг.

  • Технические характеристики генератора импульсов АКИП-3303:

    Параметр Значения
    ВРЕМЕННЫЕ ПАРАМЕТРЫ
    Вид выходного сигнала Синхроимпульс, одиночный или парный импульс
    Временные параметры Период следования 20 нс…10000 с
    Длительность импульса и задержка 5 нс…10000 с
    Разрешение 5 нс при временном интервале менее 4 с
    10 мкс при временном интервале более 4 с
    Погрешность установки временного интервала ±(5*Т*10-5 + 5 нс)
    Погрешность опорного источника частоты ±5*10-5
    Время нарастания/спада Не более 10 нс
    Выброс Не более 10% при амплитуде импульса 5 Впик на 50 Ом
    Вход внешней опорной частоты 5 и 10 МГц, 0,5 В скз
    АМПЛИТУДНЫЕ ПАРАМЕТРЫ
    Каналы 2 канала с регулируемой амплитудой, 1 канал ТТЛ)
    Диапазон амплитуды Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором
    Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом
    Канал С: ТТЛ-уровень
    Разрешение 10 мВпик
    Погрешность установки амплитуды ±(2% + 25 мВпик)
    Диапазон смещений ±(25 мВ...5В) на нагрузке 50 Ом
    Разрешение 20 мВ
    Погрешность установки смещения ±(5% + 25 мВ)
    Внутреннее сопротивление выхода 50 Ом
    СИНХРОЗАПУСК
    Режимы Внутренний, внешний, однократный
    Диапазон частот внешнего синхросигнала 1 Гц…10 МГц (меандр)
    Диапапзон уровней внешнего синхросигнала 1 Впик...20 Впик
    Сопротивление входа внешней синхронизации Более 100 кОм
    ОБЩИЕ ДАННЫЕ
    Дисплей Индикатор ЖКИ 5,7 дюймов
    Напряжение питания 230 В (± 15 %), 50 / 60 Гц, 50 Вт
    Габаритные размеры 254 х 103 х 384 мм
    Масса 3 кг (без усилителя)

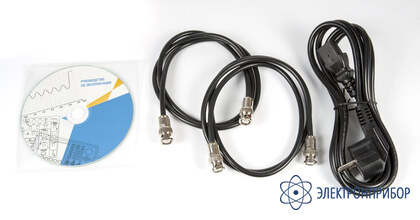

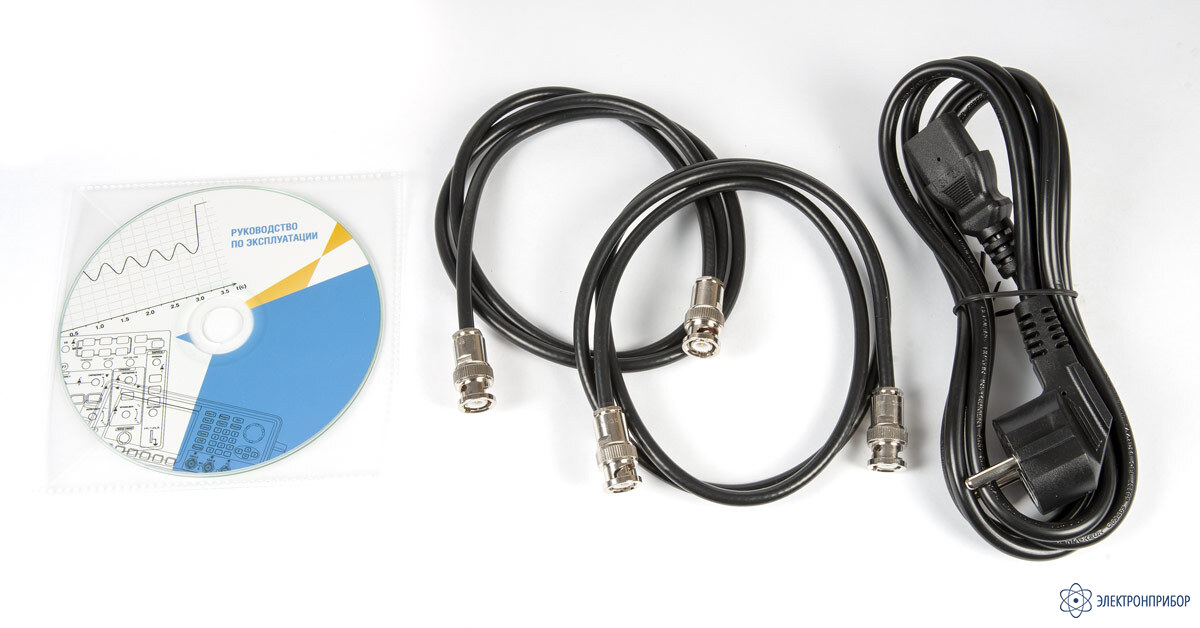

  • Комплект поставки АКИП-3303

    № Наименование Количество
    1. Генератор импульсов АКИП-3303 1
    2. Руководство по эксплуатации 1
