АКИП 3402, АКИП3402

Генераторы импульсов и сигналов

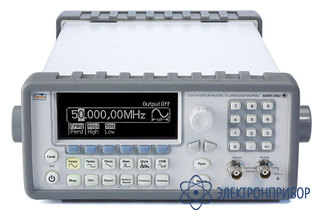

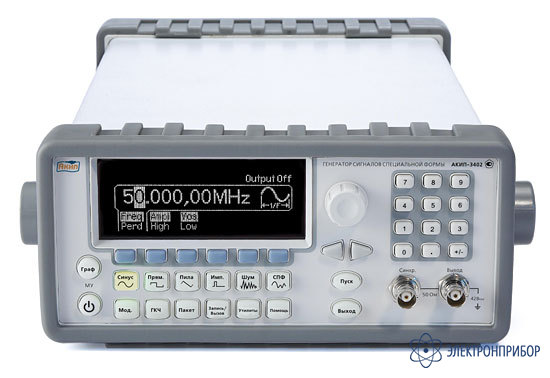

АКИП-3402 — генератор сигналов произвольной формы

Код товара: 23749
  • 40102-08

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      40102-08 до 19.11.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора АКИП-3402:

    • Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра;
    • Разрешение по частоте 1 мкГц;
    • Формы сигнала: пила, треугольник, шум, постоянное смещение;
    • Режим формирования сигнала произвольной формы (5 видов);
    • Возможность установки сопротивления нагрузки до 1 МОм;
    • Использование прямого цифрового синтеза;
    • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек;
    • Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
    • Перестраиваемое время нарастания (от 5 нс до 100 нс);
    • Параллельный выход данных 16 бит;
    • Интерфейс USB, LAN, опция GPIB (КОП);
    • ПО Wavepatt для формирования сигналов произвольной формы;
    • Вход внешней опорной частоты;
    • Поддержка синхронной работы нескольких генераторов;
    • Синхро -вход и -выход.

  • Технические характеристики генератора АКИП-3402:

    Параметр Значение
    Выходные параметры
    Частотный диапазон 1 мкГц - 50 МГц (для синуса)
    Разрешение 1 мкГц
    Погрешность установки частоты ± 20*10 - 6( опционально ± 5*10 - 7 )
    Выходной уровень 10 мВ...1 0 В пик - пик на нагрузке 50 Ом
    Синусоида
    Погрешность установки уровня на 1 кГц ± (1%+1 мВ пик ) ± 5*10 - 7 (10 МГц опция 01)
    Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте менее 100 кГц,
    0,15 дБ для частот от 100 кГц до 5 МГц,
    0,3 дБ для частот от 5 МГц до 20 МГц,
    0,5 дБ для частот от 20 до 50 МГц
    Коэффициент гармоник (при уровне не более 1Впик) ≤ - 70 дБн (0 ,04%) до 20 кГц,
    < - 65 дБн до 100 кГц,
    < - 50 дБ до 1 МГц,
    < - 40 дБн до 20 МГц ,
    < - 35 дБн до 50 МГц
    Постоянное смещение
    Диапазон ± 5 В нанагрузке 50 В (пиковое значение AC + DC )
    Погрешность установки ± (2% от смещения +0,5% от амплитуды сигнала)
    Меандр
    Частотный диапазон 1 мкГц - 25 МГц
    Время нарастания/спада < 10 нс
    Выброс < 2%
    Перестраиваемая скважность 20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц)
    Погрешность установки скважности ±1% для скважности 50%
    Джиттер 200 пс
    Пила, треугольник
    Диапазон частот 1 мкГц – 200 кГц
    Нелинейность < 0,1%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 500 мкГц – 10 МГц
    Длительность импульса От 20 нс
    Время нарастания/спада < 10 нс
    Диапазон изменения времени нарастания От 5 до 100 нс
    Диапазон изменения скважности 0,000,000,2% - 99,999,999, 8%
    Шум
    Полоса частот (белый шум) 20 МГц (типично)
    Произвольная форма
    Диапазон частот 1 мкГц – 10 МГц
    Длина памяти 2 – 256 тысячи точек
    Разрешение ЦАП 14 бит (включая знак)
    Частота дискретизации 125 МГц
    Память 4 ячейки
    Параметры сигнала Минимальное время нарастания 30 нс, линейность 0,1%, джиттер 6 нс
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
    Виды запуска По счету (от 1 до 50000 импульсов – при минимальной длительности 1 мкс ), по строб - импульсу
    Период повторения 1 мкс – 500 с
    Параллельный выход
    Тактовая частота 50 МГц
    Уровень ТТЛ
    Длина последовательности 2...256 тысяч символов
    АМ, ЧМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
    Девиация частоты До 25 МГц (пиковая)
    Коэффициент АМ 1...120 % (АМ); разрешение 0,1 %
    ФМ
    Формы несущей Синус, меандр, пила, произвольная1
    Диапазон частот такой же, как у основного сигнала
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
    Диапазон модулирующих частот 2 мГц...20 кГц
    Диапазон установки девиации фазы от 0 º до 360 , 0 º
    ИМ
    Диапазон частот 500 мкГц – 10 МГц
    Форма несущей Меандр (импульс)
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
    Диапазон модулирующих частот 2 мГц...20 кГц коэфф . модуляции (по длительности) 2 мГц...20 кГц
    0 %...100% ; разрешение 0,1 %
    ГКЧ
    Формы несущей Синус, меандр, пила, произвольная
    Диапазон частот такой же, как у основного сигнала
    Время качания 1 мс...500 с
    Закон качания Линейный или логарифмический
    Тип качания Возраст ание или убывание
    Общие данные
    Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
    Интерфейсы ДУ (стандартно) USB, LAN, GPIB
    Габаритные размеры 107 × 224 × 380 мм
    Масса 3 , 6 кг

  • Комплект поставки АКИП-3402

    № Наименование Количество
    1. Генератор сигналов произвольной формы АКИП-3402 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
