АКИП - 3405, АКИП 3405, АКИП3405

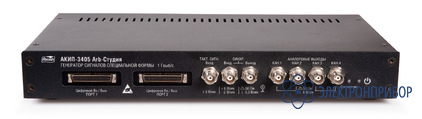

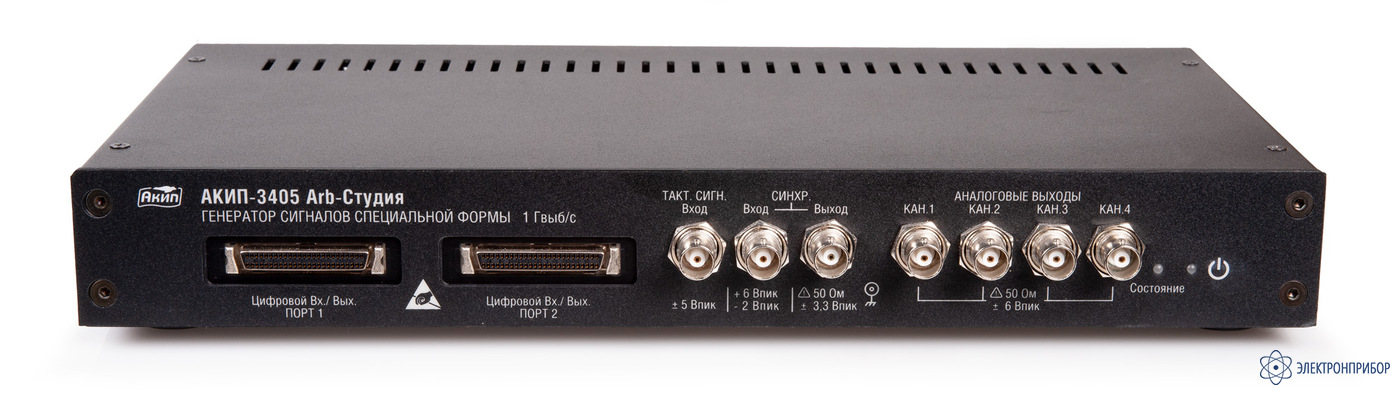

АКИП-3405 Arb-Студия базовая модель — генератор сигналов произвольной формы
Код товара: 38521-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
73902-19 до 08.02.2029
-
Производитель
Сертификаты
Особенности генератора сигналов произвольной формы АКИП-3405 Arb-Студия:
- 2 канала ( АКИП - 3404 Arb - Студия ) и 4 канала ( АКИП - 3405 Arb - Студия )
- Генератор произвольной формы по технологи и ARB и прямого цифрового синтеза по технологии DDS
- Диапазон частот: 2 мк Гц ... 1 25 МГц
- Разрядность ЦАП : 16 бит – режим ARB ; режим DDS
- Частота дискретизации до 1 Г Гц ( в режиме интерполяции )
- Максимальная длина памяти для формирования сигнала 2 М Б
- Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1... 8.589.934.591 )
- Возможность формирования сигнала по заданной математической формуле
- Генерация выходного сигнала из нескольких составляющих компонент путем математических функций
- Цифровая модуляция: AM, ASK
- Поддержка мультиканального (до 8 генераторов ) синхронного режима работы (макс. до 32 каналов)
- Генератор кодовых логических последовательностей ( Digital Pattern ): 1 выход - 3404 (18 каналов), 2 выхода - 3405 (36 каналов ) - модели с опцией D

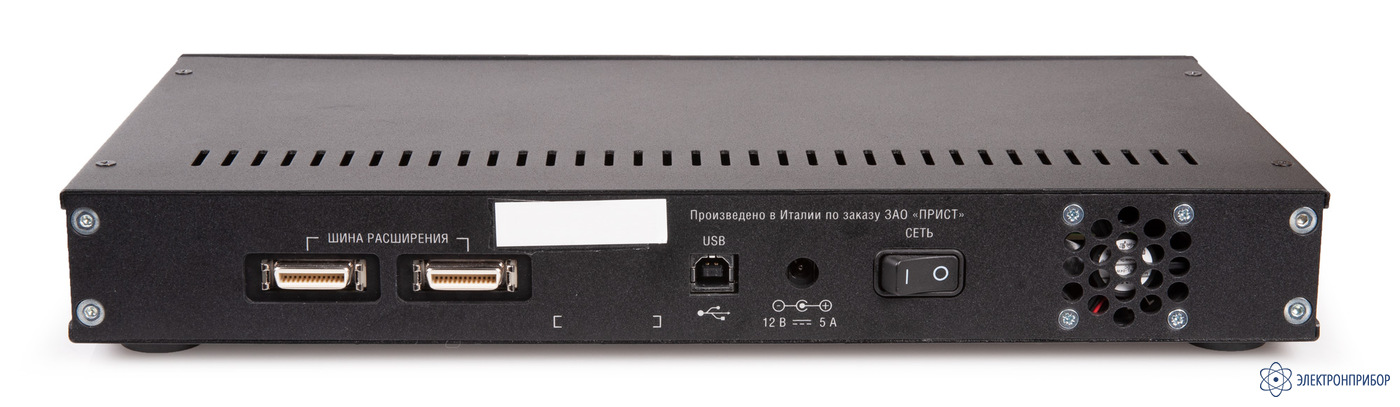

- Синхровход и синхровыход , интерфейс USB

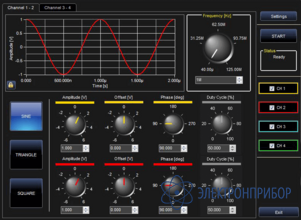

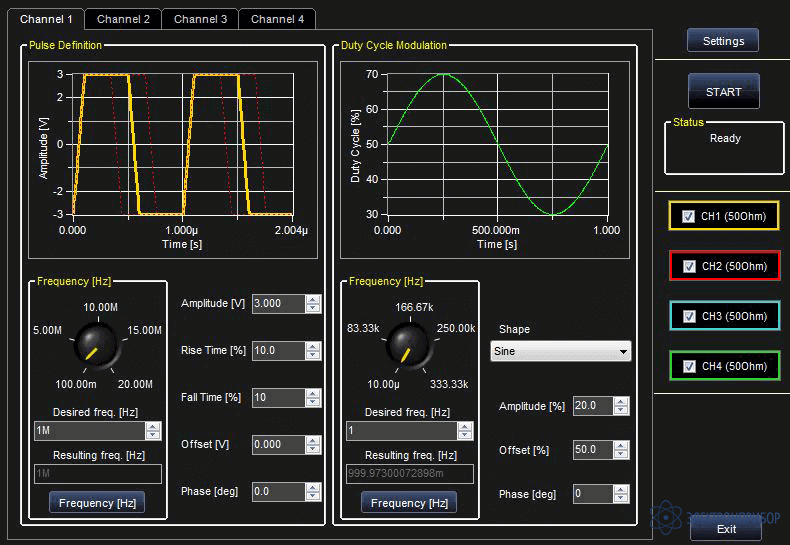

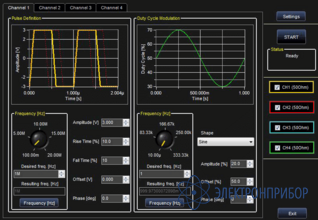

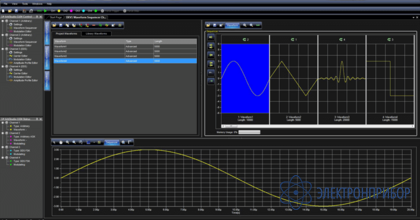

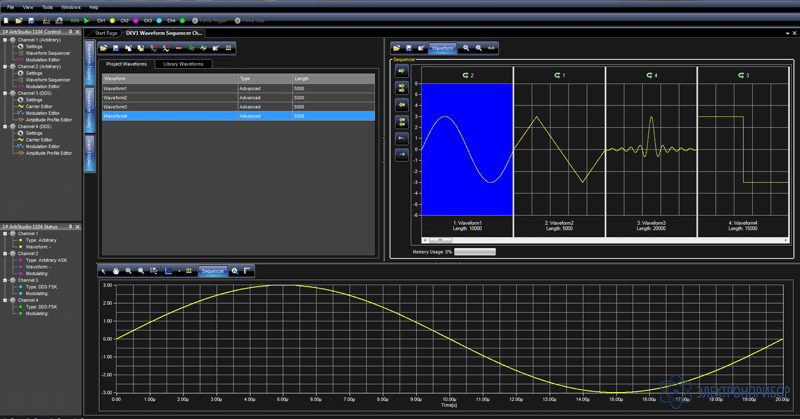

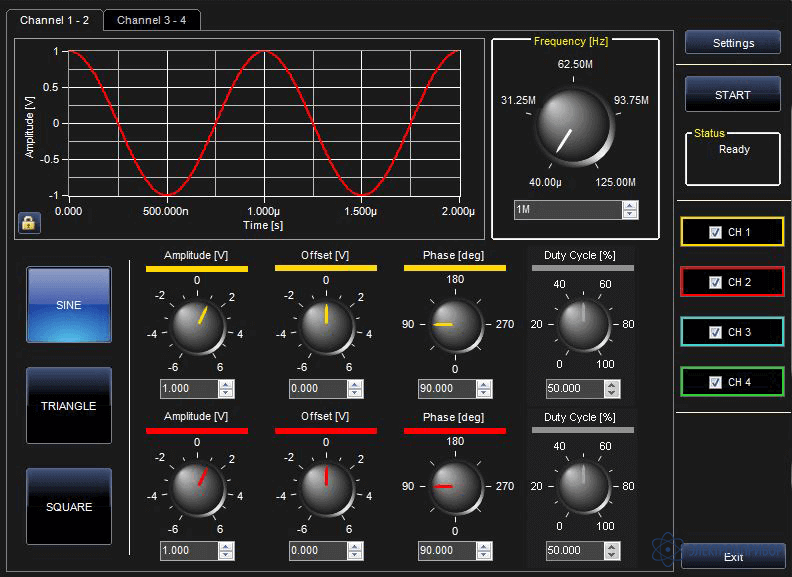

- ПО для формирования сигналов произвольной формы
-
-
Технические характеристики генератора сигналов произвольной формы АКИП-3405 Arb-Студия:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП - 3404 Arb - Студия, АКИП - 3404 Arb - Студия c опцией D АКИП - 3405 Arb - Студия, АКИП - 3405 Arb - Студия c опцией D ВЫХОДНЫЕ ПАРАМЕТРЫ Число выходных каналов 2 4 Выходной уровень 24 Впик (без нагрузки/ ХХ)
12 Впик на нагрузке 50 ОмДиапазон частот (Cинус) 2 мк Гц ...1 25 МГц Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X / X , Гауссовский и экспоненциальный сигналы, шум постоянное напряжение Погрешность установки уровня синусоидального сигнала на частоте 1 кГц ± 0. 25 % Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте 0... 125 МГц ( при уровне 1 Вскз ) ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 2 мк Гц ... 65 МГц (Импульс, меандр)
2 мкГц ... 31,25 МГц (Треугольник пила)Частота дискретизации 4 Гц ...250 МГц Длина памяти 2 Мб / канал Разрешение по вертикали 16 бит Минимальный размер осциллограммы 8 точек Время нарастания < 3.5 нс ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ Количество сегментов 1...1024 Количество повторений сегментов 1... 8 . 589 . 934 . 59 1 Минимальная длительность сегмента 16 нс МОДУЛЯЦИЯ Виды модуляции AM, ASK, пользовательская Несущая Стандартная или произвольная форма ГЕНЕРАТОР КОДОВЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ( DIGITAL PATTERN – МОДЕЛИ С ОПЦИЕЙ D ) Число каналов 18 36 Частота дискретизации 125 МГц для побитовой последовательности
250 МГц для последовательности заданной длиныВыходной уровень 1,2...3,6 В Длина памяти 2 Мб Число слотов 1 2 Режимы генерации Параллельный; 1, 2 и 4 - проводный последовательный ОБЩИЕ ДАННЫЕ Напряжение питания 12 В постоянное Габаритные размеры 1 Масса 1,8 кг -
Комплект поставки АКИП-3405 Arb-Студия базовая модель
№ Наименование АКИП - 3405 Arb - Студия Базовая модель АКИП - 3405 Arb - Студия c опцией D 1 Генераторы сигналов АКИП-3405 Arb-Студия 1 1 2 Сетевой шнур 1 1 3 Блок питания (Адаптер) 1 1 4 Кабель USB 1 1 5 Руководство по эксплуатации 1 1 5 ПО (CD - диск) 1 1 5 Кабель - шлейф для подключения 18/36 цифровых каналов - 2 -
Дополнительная комплектация АКИП-3405 Arb-Студия базовая модель
-
Модификации АКИП-3405 Arb-Студия
-
АКИП-3405 Arb-Студия базовая модель, генератор сигналов произвольной формы
Цена по запросу
