Генераторы импульсов и сигналов

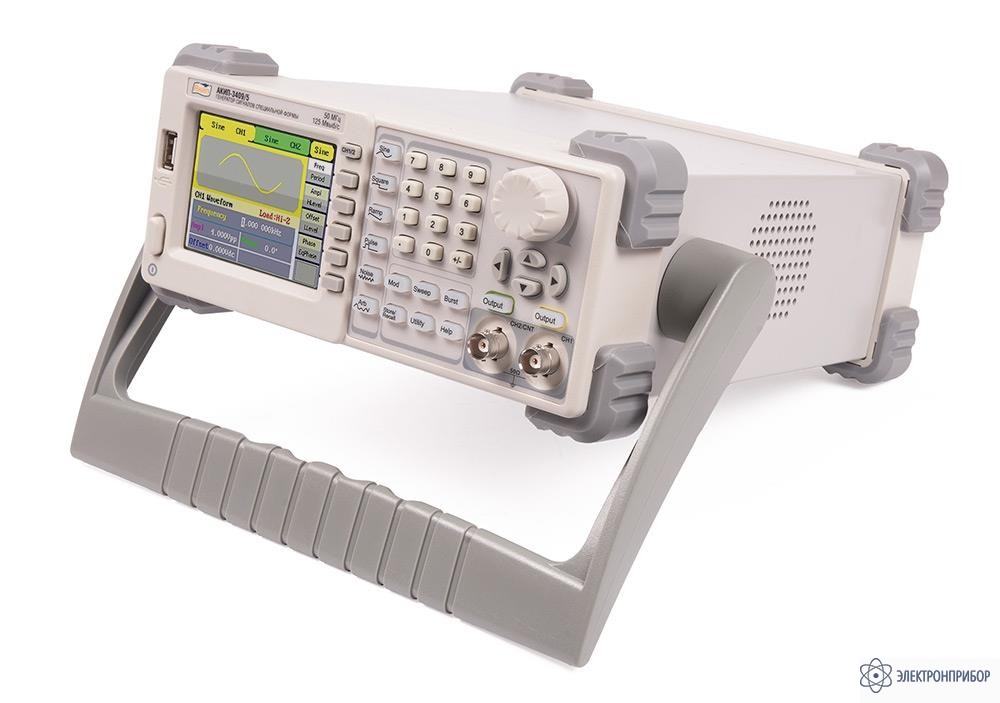

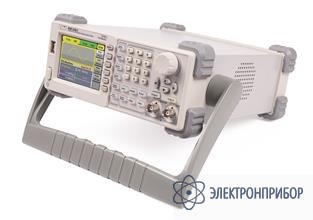

АКИП-3409/2 — генератор сигналов специальной формы

Код товара: 31376
  • 53064-13

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53064-13 до 26.02.2023

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов специальной формы АКИП-3409/2

    • 2 канала (два независимых выхода)
    • Диапазон частот (синус): 1 мкГц – 10 МГц; для меандра до 10 МГц
    • Разрешение по частоте 1 мкГц
    • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек
    • Использование прямого цифрового синтеза (DDS)
    • Погрешность установки частоты ±1×10-4
    • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум
    • Режим формирования сигнала произвольной формы (45 видов)
    • Виды модуляции: АМ, ФМ, ЧМ, ЧМн, ФМн, АМн, ШИМ
    • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1…50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1° … 360°
    • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход)
    • Частотомер: 100 мГц … 200 МГц
    • Интерфейс USB (ДУ, программирование), опция GPIB (КОП)
    • ПО для формирования сигналов СПФ (EasyWave)
    • Цветной графический дисплей (диаг.9 см, 320×240)

  • Технические характеристики генератора сигналов специальной формы АКИП-3409/2

    Параметр Значение
    Выходные параметры (канал 1/канал 2)
    Частотный диапазон (для синуса) 1 мкГц – 10 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±1х10-4
    Выходной уровень Канал 1 Канал 2
    2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц) 2 мВпик-пик - 3 Впик-пик (50 Ом)
    2 мВпик-пик - 5 Впик-пик (50 Ом >10 МГц) 4 мВпик-пик - 6 Впик-пик (1 МОм)
    4 мВпик-пик - 20 Впик-пик (1 МОм ≤ 10 МГц)
    4 мВпик-пик - 10 Впик-пик (1 МОм > 10 МГц)
    Выходное сопротивление 1 МОм/ 50 Ом
    Синусоида
    Погрешность установки уровня на 100 кГц ±(0,3 дБ + 1 мВпик-пик)
    Фазовый шум -180 дБн/Гц при отстройке 10 кГц
    КНИ (коэффициент нелинейных искажений) < 0,2 % (до 20 кГц, 1 Впик-пик)
    Коэффициент гармоник ≤ -60 дБн до 1 МГц
    <-53 дБн до 5 МГц
    < -35 дБн до 25 МГц
    <-32 дБн до 50 МГц
    Постоянное смещение
    Диапазон (в зависимости от выходного уровня) Выходная амплитуда при изменении постоянного смещения не нормируется
    Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм)
    Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм)
    Погрешность установки ±(1 % от смещения +3 мВ)
    Меандр
    Частотный диапазон 1 мкГц – 10 МГц
    Время нарастания/спада < 12 нс
    Выброс <5 %
    Перестраиваемая скважность 20 – 80 % (до 10 МГц)
    40 – 60 % (до 20 МГц)
    50 % (до 25 МГц)
    Погрешность установки скважности ±1 % + 20 нс (для скважности 50 %)
    Джиттер 0,01 %
    Пила, треугольник
    Диапазон частот 1 мкГц – 300 кГц
    Нелинейность <0,1%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 500 мкГц – 5 МГц
    Длительность импульса От 16 нс (разрешение 8 нс)
    Время нарастания/спада < 7 нс
    Диапазон изменения скважности 0,1% - 99,9%
    Выброс <5%
    Джиттер 8 нс
    Белый шум
    Полоса частот (белый шум) 10 МГц
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц – 5 МГц
    Длина памяти 16 тысяч точек
    Разрешение ЦАП 14 бит
    Частота дискретизации 125 МГц
    Память 10 ячеек
    Параметры сигнала Минимальное время нарастания 7 нс, джиттер 8 нс
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
    Виды запуска По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
    Нач./конеч. фаза 0° - +360°
    Период повторения 1 мкс – 500 с
    Источник строб-импульса Внешний
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
    Девиация частоты 0 – 0,5*полоса пропускания, разрешение 10 мкГц
    Коэффициент АМ 0 - 120 % (АМ)
    ФМ
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
    Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
    ЧМН, АМН
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 2 мГц – 50 кГц)
    ШИМ
    Диапазон частот 500 мкГц – 10 МГц
    Формы несущей Синус, меандр, пила, произвольная
    Источник модуляции Внешний/внутренний
    Уровень внешней модуляции -6 В - +6 В
    ГКЧ
    Формы несущей Синус, меандр, пила, произвольная
    Время качания 1 мс - 500 с
    Закон качания Линейный или логарифмический
    Тип качания Возрастание или убывание
    Частотомер
    Частотный диапазон 100 мГц - 200 МГц
    Разрешение 6 разрядов
    Измерения Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
    Статистика относительные значения (PPM)
    Входной импеданс 1 МОм/ 50 Ом
    Чувствительность 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)
    Общие данные
    ЖК-дисплей Цветной графический, диагональ 9 см, разрешение: 320х240
    Напряжение питания 220 В (±15 %), 50 / 60 Гц
    Габаритные размеры 105 × 229 × 280 мм
    Масса 2,6 кг

  • Комплект поставки АКИП-3409/2

    № Наименование Количество
    1. Генератор сигналов специальной формы АКИП-3409/2 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. USB кабель 1
    5. Диск с ПО 1

    Дополнительная комплектация АКИП-3409/2:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Адаптер GPIB-USB
