АКИП 3410 1, АКИП34101, АКИП-3410-1

Генераторы импульсов и сигналов

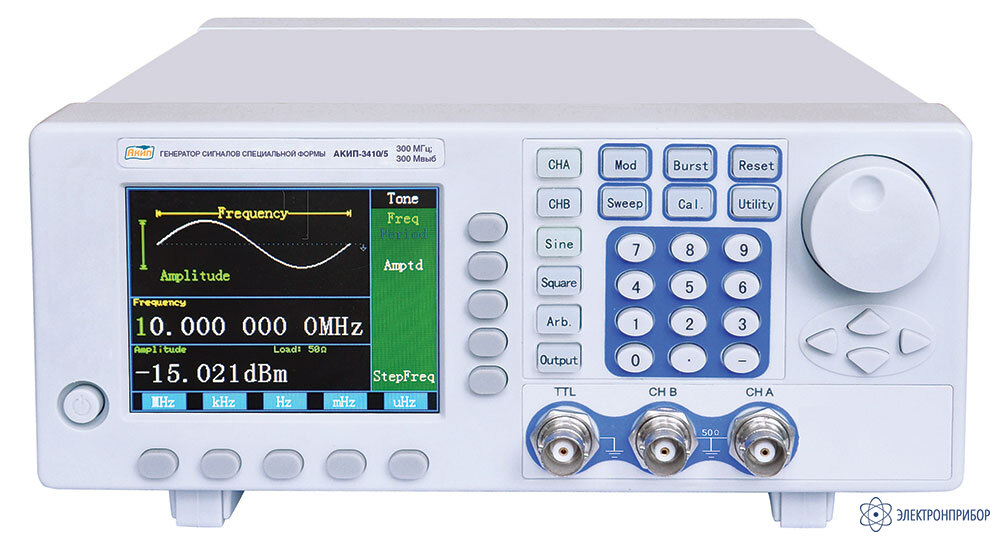

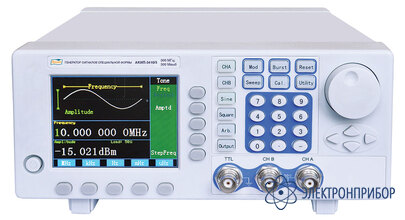

АКИП-3410/1 — генератор сигналов специальной формы

Код товара: 28096
  • 53449-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53449-13 до 30.03.2028

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов специальной формы АКИП-3410/1:

    • Диапазон частот 1 мкГц…80 МГц;
    • Выходной уровень: 0,1 мВ…10 Впик-пик (≤ 10 МГц), 0,1 мВ…5 Впик-пик (≤ 80 МГц);
    • Формы сигналов: синус, меандр, треугольник, импульс, СПФ;
    • Сигналы произвольной формы: 1 мкГц … 25 МГц, дискретизация 300 МГц, длина памяти 512 K точек, ЦАП 14 бит;
    • Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK;
    • Режимы ГКЧ и формирования пакетов (Burst);
    • Вход/выход ОГ 10 МГц;
    • Интерфейсы: USB, RS-232 (опции: GPIB, LAN);
    • 218 × 99 × 338 мм;
    • 2,9 кг.

  • Технические характеристики генераторов сигналов специальной формы серии АКИП-3410:

    Параметр 3410/1 3410/2 3410/3 3410/4 3410/5
    Выходные параметры
    Число каналов 1 2 1 2 2
    Частотный диапазон (синус) 1 мкГц…80 МГц 1 мкГц…80 МГц 1 мкГц…120 МГц 1 мкГц…120 МГц 1 мкГц…300 МГц
    Разрешение 1 мкГц 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) 1 мкГц 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц)
    Погрешность установленной частоты 2x10-5 1x10-6 2x10-5 1x10-6 1x10-6
    Выходной уровень (50 Ом) 0,1 мВ … 10 Впик (≤ 10 МГц)
    0,1 мВ … 5 Впик (≤ 80 МГц)
    0 … 2,5 Впик (> 80 МГц)    		 -127 дБм… + 13 дБм 0,1 мВ … 10 Впик (≤ 10 МГц)
    0,1 мВ … 5 Впик (≤ 80 МГц)
    0 … 2,5 Впик (> 80 МГц)    		 -127 дБм… + 13 дБм -127 дБм… + 13 дБм
    Разрешение 0,1 мВпик; 0,1 дБм
    Постоянное смещение ±5 В (на 50 Ом) - ±5 В (на 50 Ом) - -
    Формы сигналов
    (АКИП-3410/1 и АКИП-3410/3)
    Меандр 1 мкГц … 50 МГц
    скважность: 20 … 80 % (25 МГц),
    40 … 60 % (50 МГц)    		 - 1 мкГц … 50 МГц
    скважность: 20 … 80 % (25 МГц),
    40 … 60 % (50 МГц)    		 - -
    Треугольник / пила 1 мкГц … 10 МГц
    симметрия: 0,0 … 100 %,
    линейность: ≤ 0,1 %    		 - 1 мкГц … 10 МГц
    симметрия: 0,0 … 100 %,
    линейность: ≤ 0,1 %    		 - -
    Импульс 1 мкГц … 20 МГц
    время нарастания: 5 нс … 2 мс
    длительность: 8 нс … 1000000 с    		 - 1 мкГц … 20 МГц
    время нарастания: 5 нс … 2 мс
    длительность: 8 нс … 1000000 с    		 - -
    Функциональный выход в
    (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5)
    Частотный диапазон - 1 мкГц…10 МГц (разрешение 1 мкГц) - 1 мкГц…10 МГц (разрешение 1 мкГц) 1 мкГц…10 МГц (разрешение 1 мкГц)
    Погрешность установленной частоты - 1x10-6 - 1x10-6 1x10-6
    Формы сигнала - Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC - Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC
    Меандр - Время нарастания/спада ≤ 50 нс
    скважность 0,01 %...99,99 %    		 - Время нарастания/спада ≤ 50 нс
    скважность 0,01 %...99,99 %    		 Время нарастания/спада ≤ 50 нс
    скважность 0,01 %...99,99 %
    Импульс - Время нарастания/спада ≤ 50 нс
    длительность 200 нс…20 с    		 - Время нарастания/спада ≤ 50 нс
    длительность 200 нс…20 с    		 Время нарастания/спада ≤ 50 нс
    длительность 200 нс…20 с
    Импульс - 1 мВ … 10 Впик (50 Ом)
    разрешение 10 мВпик    		 - 1 мВ … 10 Впик (50 Ом)
    разрешение 10 мВпик    		 1 мВ … 10 Впик (50 Ом)
    разрешение 10 мВпик
    Погрешность установки - ± (1％ от уст. ＋ 10мВпик) - ± (1％ от уст. ＋ 10мВпик) ± (1％ от уст. ＋ 10мВпик)
    Постоянное смещение - ± 5 Впик (50 Ом);
    ± 10 Впик (1 МОм)    		 - ± 5 Впик (50 Ом);
    ± 10 Впик (1 МОм)    		 ± 5 Впик (50 Ом);
    ± 10 Впик (1 МОм)
    Произвольная форма
    (АКИП-3410/1 и АКИП-3410/3)
    Частотный диапазон 1 мкГц … 25 МГц - 1 мкГц … 25 МГц - -
    Длина памяти 3 … 512 тысяч точек - 3 … 512 тысяч точек - -
    Разрешение ЦАП 14 бит - 14 бит - -
    Частота дискретизации 300 МГц - 300 МГц - -
    Память 60 МБ (энергонезависимая память) - 60 МБ (энергонезависимая память) - -
    Модуляции
    ЧМ, АМ, ФМ, ШИМ Форма несущей: синус, меандр, треугольник, СПФ
    Частота: 2 мГц … 20 кГц
    ЧМн Форма несущей: синус, меандр, треугольник, СПФ
    Частота: 2 мГц … 1000 кГц
    Вход внешней модуляции 10 кОм; 0 … 20 кГц
    Пакетный режим
    Формы сигналов Синус, меандр, треугольник, импульс, СПФ
    Число циклов 1 … 1000000 1 … 10000 1 … 1000000 1 … 10000 1 … 10000
    Период повторения 1 мкс … 300 с 0,1 мс … 800 с 1 мкс … 300 с 0,1 мс … 800 с 0,1 мс … 800 с
    Виды запуска Внутренний, внешний, ручной, по строб-импульсу
    Свипирование (ГКЧ)
    Форма несущей Синус, меандр, треугольник, пила
    Закон качания Линейный или логарифмический
    Тип качания Прямой
    Общие данные
    ЖК-дисплей Графический цветной (TFT, диагональ 8,9 см)
    Напряжение питания 220 В (± 22 В), 47~53 Гц;
    Рабочие условия 0…40°С, 80%
    Рабочие условия USB, RS-232
    (опции: GPIB, LAN)    		 USB, RS-232
    (опция – GPIB)    		 USB, RS-232
    (опции: GPIB, LAN)    		 USB, RS-232
    (опция – GPIB)    		 USB, RS-232
    (опция – GPIB)
    Габаритные размеры 218 мм × 99 мм × 338 мм 254 мм × 103 мм × 374 мм 218 мм × 99 мм × 338 мм 254 мм × 103 мм × 374 мм 254 мм × 103 мм × 374 мм
    Масса 2,9 кг 3,8 кг 2,9 кг 3,8 кг 3,8 кг
    Опции Опция 100 (термостатированный ОГ ±2×10-7 в год)

  • Комплект поставки АКИП-3410/1

    № Наименование Количество
    1. Генератор сигналов специальной формы АКИП-3410/1 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1

  • Дополнительная комплектация АКИП-3410/1
