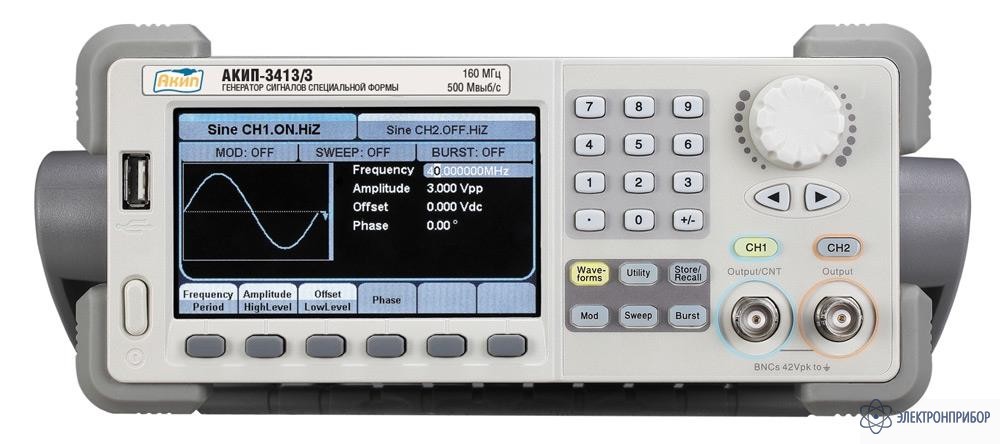

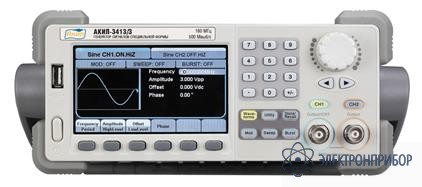

АКИП-3413/3 — генератор сигналов произвольной формы
Код товара: 31382-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
55497-13 до 19.09.2023
-
Производитель
Сертификаты
Особенности генератора сигналов произвольной формы АКИП-3413/3
- 2 канала (два независимых выхода)
- Диапазон частот (синус): 1 мкГц – 160 МГц; для меандра до 50 МГц
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 14 бит; частота дискретизации 500 МГц; память 16 кБ (Канал 1), 512 кБ (Канал 2)
- Использование прямого цифрового синтеза (DDS)
- Внутренний опорный генератор: ±2×10-6 (опция: ±2×10-7)
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
- Режим формирования сигнала произвольной формы до 40 МГц
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0? - 360?
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции
- Частотомер: 100 мГц - 200 МГц
- Интерфейс USB (ДУ, программирование), опция GPIB и LAN
- ПО для формирования сигналов СПФ (EasyWave)
- Цветной графический дисплей (диаг. 11 см, 480×272)
- Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)
Особенностью генератора сигналов произвольной формы АКИП-3413/3 является наличие двух полностью независимых выходных каналов, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генератор АКИП-3413/3 имеет переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. АКИП-3413/3 использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений.
Генератор АКИП-3413/3 имеет удобное меню и конфигурацию органов управления, большой цветной дисплей. В базовой версии генератор АКИП-3413/3 оснащен интерфейсом USB для удаленного управления приборами при помощи SCPI-команд. Опционально модели могут быть дополнены интерфейсами LAN, GPIB.
Генератор АКИП-3413/3 имеет обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход внешней модулирующей частоты (Ext), вход/выход синхрозапуска (Trig), выход синхроимпульса (SYNC), вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.
Высокая производительность генератора АКИП-3413/3, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Высокие технические характеристики и доступная цена обеспечивают генератору АКИП-3413/3 лидерство в своем классе. Широкие функциональные возможности генератора АКИП-3413/3 позволяют использовать его в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного производства и ремонта РЭА.
-
-
Технические характеристики генератора сигналов произвольной формы АКИП-3413/3
Параметр Значение Выходные параметры (Кан 1/Кан 2) Частотный диапазон (для синуса) 1 мкГц – 160 МГц Разрешение 1 мкГц Погрешность установки частоты ±2х10-6 (опция: ±2×10-7) Выходной уровень (50 Ом) 1 мВ - 10 Впик (≤ 40 МГц) 1 мВ - 5 Впик (40 МГц - 100 МГц) 1 мВ - 2,5 Впик (100 МГц - 130 МГц) 1 мВ - 1,5 Впик (130 МГц - 160 МГц) Выходное сопротивление 1 МОм/ 50 Ом Синусоида Погрешность установки уровня на 100 кГц ±(1 % + 1 мВпик-пик) Фазовый шум -116 дБн/Гц при отстройке 100 кГц КНИ (коэфф. нелин. искажений) < 0,1 % (до 20 кГц, 1 Впик-пик) Коэффициент гармоник ≤ -54 дБн до 1 МГц <-46 дБн до 10 МГц < -35 дБн до 100 МГц <-32 дБн до 160 МГц КНИ (коэфф. нелин. искажений) < 0,1% (до 20 кГц, 1 Впик-пик) Постоянное смещение Диапазон (в зависимости от выходного уровня) ± 5 В (50 Ом) В; ±10 В (1 МОм) Погрешность установки ±(1% от смещения +1 мВ) Меандр Частотный диапазон 1 мкГц – 50 МГц Время нарастания/спада < 8 нс Выброс < 3% Перестраиваемая скважность 20 – 80 % (до 10 МГц) 40 – 60 % (до 40 МГц) 50 % (до 50 МГц) Погрешность установки скважности ±1 % от периода + 5 нс Джиттер 100 пс Пила, треугольник Диапазон частот 1 мкГц – 4 МГц Нелинейность <0,1% Перестраиваемая скважность 0,0 – 100,0% Импульс Диапазон частот 1 мкГц – 40 МГц Длительность импульса От 12 нс Время нарастания/спада 6 нс – 6 с, разрешение 100 пс Диапазон изменения скважности 0,0001% - 99,9999% Выброс < 3% Джиттер < 100 пс Белый шум Полоса частот (белый шум) 100 МГц (- 3 дБ) Произвольная форма (СПФ) Диапазон частот 1 мкГц – 40 МГц Длина памяти Канал 1:16 тысяч точек; Канал 2: 512 тысяч точек Разрешение ЦАП 14 бит Частота дискретизации 500 МГц Мин. время нарастания/спада 10 нс Джиттер ≤ 2 нс Пакетный режим Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс Частота несущей 2 мГц – 100 МГц Виды запуска По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу Нач./конеч. фаза 0° - +360° Период повторения 1 мкс – 1000 с ± 1% Источник строб-импульса Внешний Источник синхронизации Внешний, внутренний, ручной АМ, ЧМ Формы несущей Синус, меандр, пила, произвольная Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) Коэффициент АМ 0 - 120 % (АМ) ФМ Формы несущей Синус, меандр, пила, произвольная Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º ЧМН, АМН Формы несущей Синус, меандр, пила, произвольная Источник модуляции Внешний/внутренний Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 МГц) ШИМ Диапазон частот 500 мкГц – 10 МГц Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная (частота до 50 кГц) Источник модуляции Внешний/внутренний ГКЧ Формы несущей Синус, меандр, пила, произвольная Время качания 1 мс - 500 с ± 1 % Закон качания Линейный или логарифмический Тип качания Возрастание или убывание Источник синхронизации Внешний, внутренний, ручной Частотомер Частотный диапазон 100 мГц - 200 МГц Разрешение 6 разрядов Измерения Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) Статистика относительные значения (PPM) Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл Чувствительность 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц) Параметры дополнительных входов/выходов Вход/выход внешнего опорного сигнала 10 МГц; уровень: 2,3 – 3,3 Впик-пик; 1 кОм Вход внешней синхронизации Входной уровень: TTL; длительность импульса: > 50 нс; входное сопротивление: > 5 кОм Выход сигнала синхронизации Входной уровень: TTL; длительность импульса: > 60 нс; выходное сопротивление: 50 Ом; максимальная частота: 1 МГц Выход SYNC Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц Вход внешней модуляции глубина модуляции (100 %) ± 4,5 В; сопротивление > 5 кОм Общие данные ЖК-дисплей Цветной графический, диагональ 11 см, разрешение: 480х272 Напряжение питания 220 В (± 15 %), 50 / 60 Гц Габаритные размеры 105 × 261 × 344 мм Масса 2,8 кг -
Комплект поставки АКИП-3413/3
№ Наименование Количество 1. Генератор сигналов произвольной формы АКИП-3413/3 1 2. Сетевой шнур 1 3. Руководство по эксплуатации 1 4. USB кабель 1 5. Диск с ПО 1 Дополнительная комплектация АКИП-3413/3:
(Поставляется по отдельному заказу)
№ Наименование 1. Адаптер GPIB-USB -
