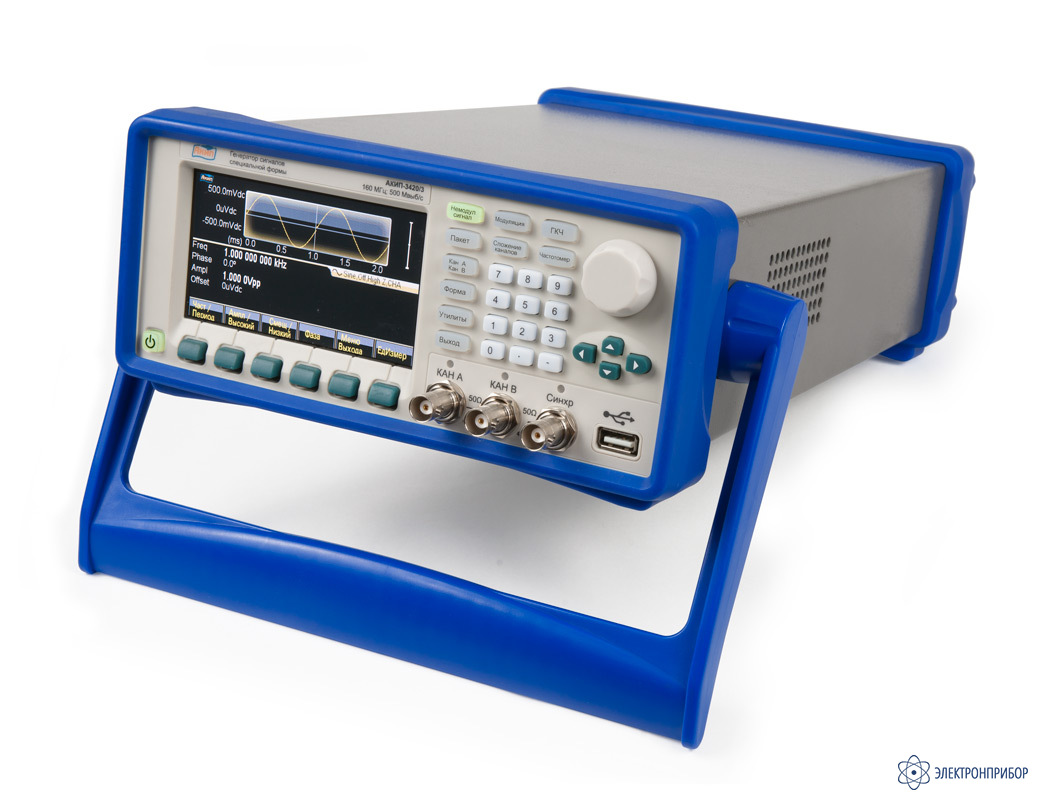

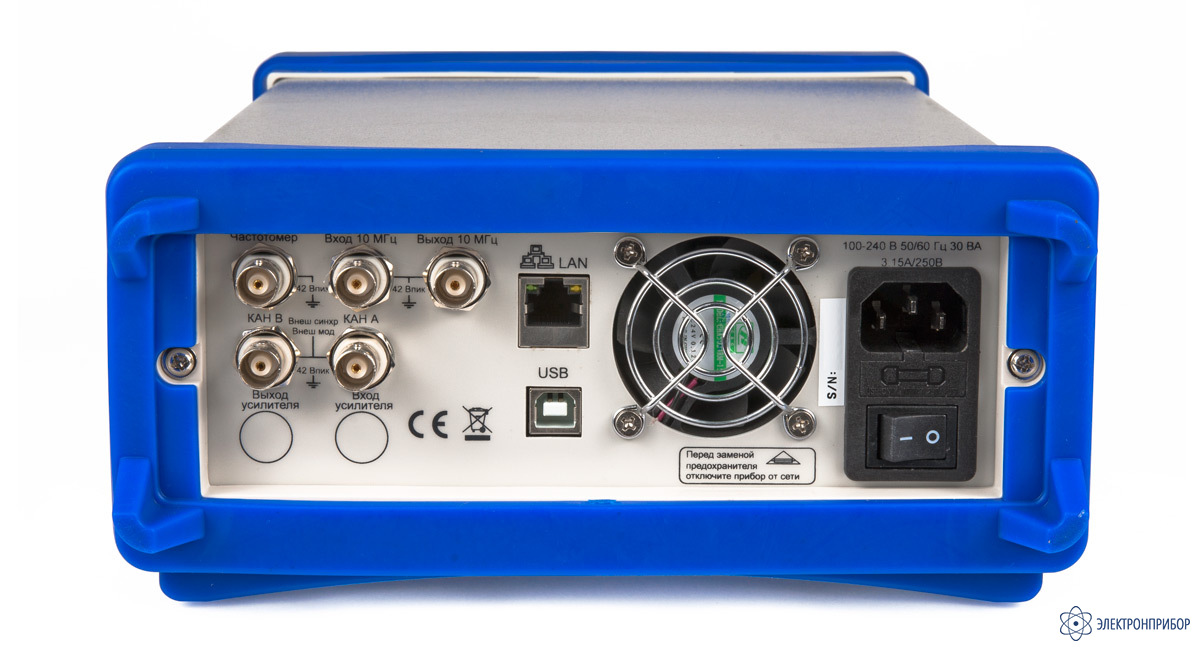

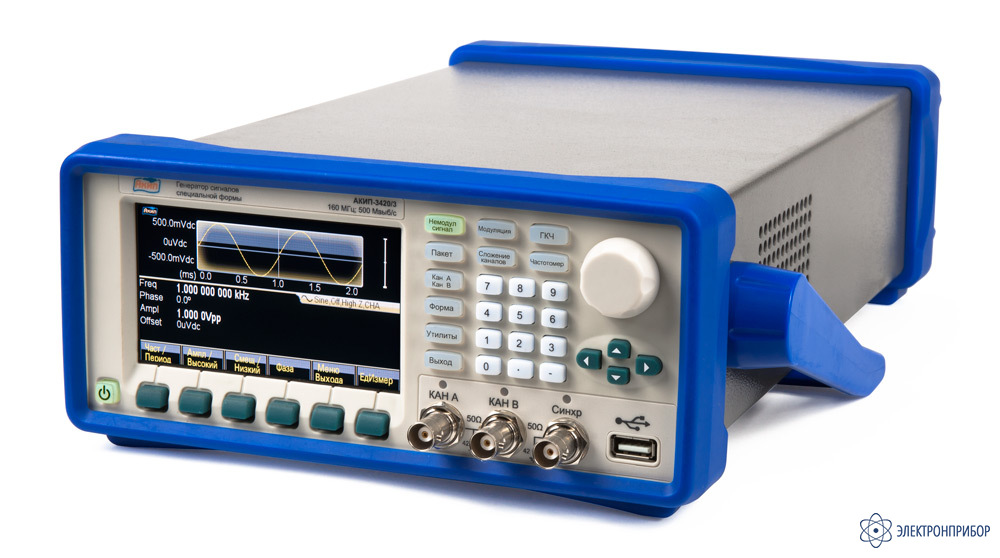

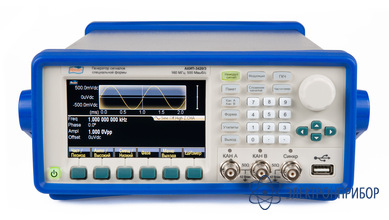

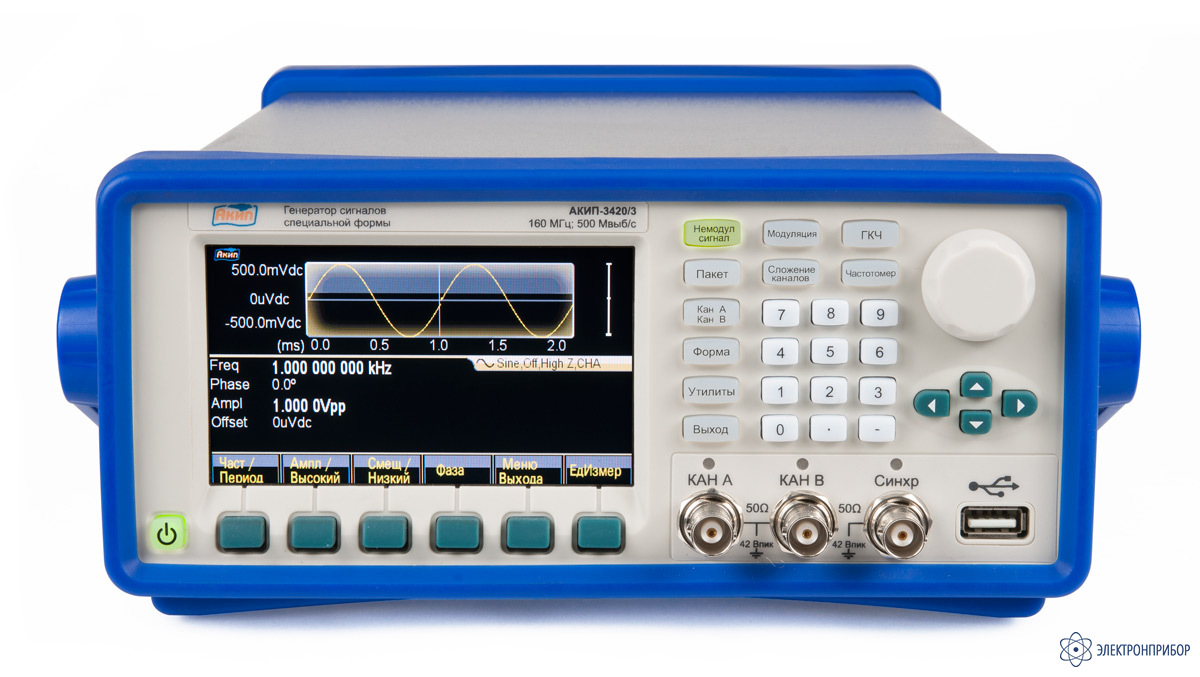

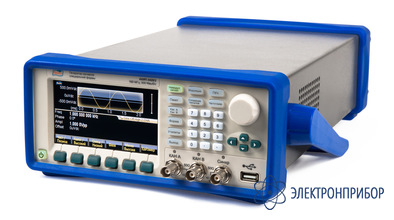

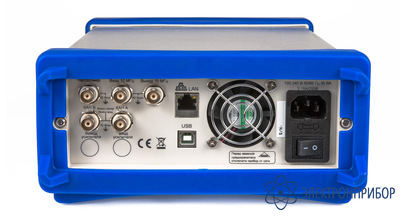

АКИП-3420/2 — генератор сигналов специальной формы

Код товара: 39067
  • 70738-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      70738-18 до 28.03.2028

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора сигналов специальной формы АКИП-3420/2:

    • Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, прямоуг., треугольник, импульс, шум) и функциональных сигналов (145 форм), редактирование сигналов произвольной формы (7 ячеек памяти);
    • Диапазон частот (синус): до 80 МГц (АКИП-3420/1), до 120 МГц (АКИП-3420/2), до 160 МГц (АКИП-3420/3);
    • Максимальное разрешение по частоте 1 мкГц;
    • Внутренний опорный генератор: ±2х10-6 (опция: ±2x10-7);
    • 13 видов модуляции, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов) и др.;
    • Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
    • Режим сложения каналов;
    • Формирование выходного сигнала путем задания гармоник (50 макс.);
    • Встроенный частотомер до 350 МГц;
    • Графический ЖК-дисплей с диагональю 11 см;
    • Интерфейсы USB и LAN;
    • Усилитель мощности до 2 Вт, 50 Ом (опция);
    • Опция 100: термостатированный опорный генератор (стабильность: ±2x10-7).

  • Технические характеристики генератор сигналов специальной формы АКИП-3420/2:

    Параметр 3420/1 3420/2 3420/3
    Основные выходные параметры
    Частотный диапазон
    Cинус 1 мкГц … 80 МГц 1 мкГц … 120 МГц 1 мкГц … 160 МГц
    Прямоугольный/импульс 1 мкГц … 30 МГц 1 мкГц … 40 МГц 1 мкГц … 50 МГц
    Пила 1 мкГц … 30 МГц
    СПФ 1 мкГц … 30 МГц
    Разрешение от 1 мкГц (12 разрядов)
    Погрешность уст. частоты Стандартно: ±2х10-6 + 1 мкГц
    С опцией: 100: ±2×10-7
    Погрешность уст. частоты Стандартно: ±2х10-6 + 1 мкГц
    С опцией: 100: ±2×10-7
    Выходной уровень Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм)
    Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм)
    Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм)
    Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм)
    Разрешение 1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм)
    0,1 мВпп (уровень < 1 Впп, 50 Ом), 0,2 мВпп (уровень < 2 Впп, 1 МОм)
    Погрешность уст. уровня ±(1% от уст. + 2 мВпп)
    Постоянное смещение ±5 В (на 50 Ом), макс. разрешение 0,1 мВ,
    погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды)
    Длина памяти 4…16384 точек
    Выходное сопротивление 1 МОм / 50 Ом
    Синусоида
    Уровень гармоник относительно уровня основной частоты ≤-60 дБн в диапазоне до 10 МГц
    ≤-55 дБн в диапазоне до 80 МГц
    ≤-50 дБн в диапазоне до 100 МГц
    ≤-45 дБн в диапазоне свыше 100 МГц
    Сумма гармонические искажений ≤ 0,1% (на частотах до 20 кГц)
    Прямоугольник, импульс, пила
    Время нарастания прямоугольника ≤ 8 нс
    Скважность 0,1 % - 99,9 %
    Время нарастания импульс 4 нс … 100 мкс
    Длительность импульса 10 нм … 1000 с
    Асимметричность (пила) 0% … 100%
    Частота дискретизации
    Частота дискретизации Короткая память (кан.А/кан.B): 500 МГц
    Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц
    Длина памяти Короткая память (кан.А/кан.B): 16384 фиксированное значение
    Длинная память (кан.A): 6 точек … 1 048576 точек
    Разрешение ЦАП 14 бит
    Виды модуляции АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK)
    Частота модуляции 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
    Глубина АМ 0% … 120%
    Девиация фазы ФМ 0° … 360°
    Девиация ШИМ 0% … 99%
    Амплитуда СУМ 0% … 100%
    Частота манипуляции 1 мГц … 1 МГц
    Частота скачка 1 мкГц … макс. Выходной частоты
    Источник модуляции Внутренний, внешний
    Свипирование (ГКЧ)
    Режимы свипирования 1 мс … 500 с
    Время задержки/ возврата/ интервала 0 … 500 с
    Время задержки/ возврата/ интервала 0 … 500 с
    Пакетный режим
    Формы сигналов Синус, прямоугольник, пила/ треугольник и др.
    Число импульсов в пакете 1 … 1x108
    Период повторения 1 мкс … 500 с
    Режим управления Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
    Режим сложения
    По частоте Отношение частот / разность частот
    По амплитуде Разность амплитуд/ разность смещений
    Объединение формы Объединяемые амплитуды: 0% ~ 100%
    Параметры дополнительных входов/выходов
    Вход внешнего опорного сигнала 10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом
    Выход опорного сигнала 10 МГц; уровень: > 1 Впп; 50 Ом
    Синхровыход (SYNC) Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом
    Вход/Выход синхронизации Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм
    Вход внешней модуляции Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм
    Частомер
    Частотный диапазон 10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с
    Чувствительность 20 мВскз…5 Вскз
    Общие данные
    ЖК-дисплей Графический цветной (TFT, диагональ 11 см), 480х272 точек
    Память 7 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
    Напряжение питания 220 В (± 22 В), 47~53 Гц
    Рабочие условия 0…40°С, 80%
    Интерфейс USB, LAN
    Габаритные размеры, масса 367 × 256 × 106 мм; 3,7 кг

  • Комплект поставки АКИП-3420/2

    № Наименование Количество
    1. Генератор сигналов специальной формы АКИП-3420/2 1
    2. Сетевой шнур 1
    3. Соединительный кабель BNC-BNC 1
    4. Программное обеспечение По запросу
    5. Руководство по эксплуатации 1
