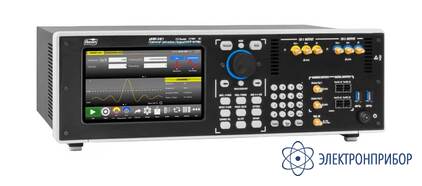

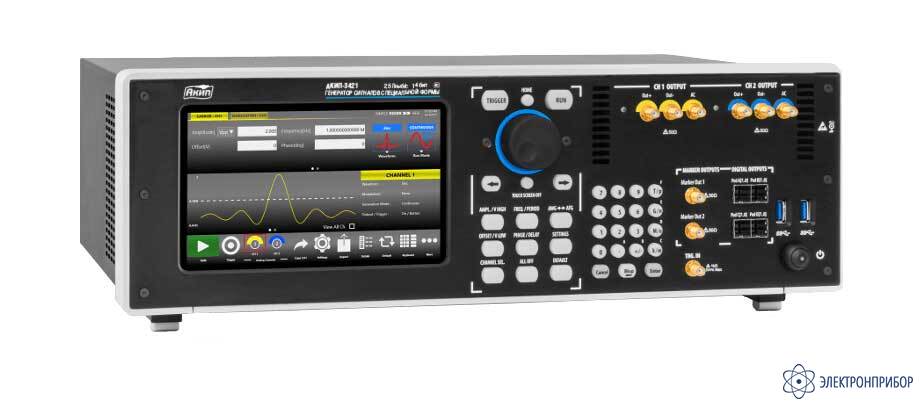

АКИП-3421 (1М) — генератор cигналов специальной формы с памятью 1 МБ

Код товара: 49592
  • Является модификацией АКИП-3421

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности генератора cигналов специальной формы АКИП-3421:

    • Аналоговые каналы: 2 (полностью независимые);
    • Опция - цифровые каналы: 16/32;
    • 2 канала (два независимых выхода);
    • Диапазон частот (синус): 1 мкГц – 600 МГц;
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 14 бит;
    • Частота дискретизации 2,5 ГГц;
    • Память 1/16/32/64 МБ/канал в зависимости от опции;
    • Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
    • Внутренний опорный генератор: 10-6;
    • Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие (12 видов);
    • Режим формирования сигнала произвольной формы до 400 МГц;
    • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
    • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
    • Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
    • Под управлением ОС Windows 10;
    • Интерфейсы: USB, LAN, DVI, VGA;
    • Высота 3U, возможность монтажа в 19” стойку (опция).

  • Технические характеристики генератора сигналов специальной формы АКИП-3421:

    Параметр Значение
    Выходные параметры
    Число каналов 2 – аналоговые
    2 – маркеры
    16/32 – цифровые (опция)
    Частотный диапазон (для синуса) 1 мкГц – 600 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±10-6
    Выходное сопротивление 50 Ом – несимметричный
    100 Ом - дифференциальный
    Выходной уровень (50 Ом) 5 мВ - 5 Впик-пик (1 мкГц … 350 МГц)
    5 мВ - 3 Впик-пик (350 МГц … 550 МГц)
    5 мВ - 2 Впик-пик (550 МГц - 600 МГц)
    Выходной уровень (100 Ом) 10 мВ - 10 Впик-пик (1 мкГц … 350 МГц)
    10 мВ - 6 Впик-пик (350 МГц … 550 МГц)
    10 мВ - 4 Впик-пик (550 МГц - 600 МГц)
    Тип разъема аналоговых каналов SMA
    Постоянное смещение
    Диапазон смещения постоянной составляющей (50 Ом) ±(2,5 В – вых. уровень/2)
    Разрешение 1 мВ
    Погрешность установки ±(1% от уст. + 5 мВ)
    Синусоида
    Неравномерность АЧХ относительно 1 кГц ± 0,5 дБ (DC ... 600 МГц, 1 Впик-пик)
    Коэффициент гармоник (при уровне не более 1Впик-пик) <-60 дБн от 1 мкГц до 10 МГц;
    <-55 дБн свыше 10 МГц до 50 МГц;
    <-40 дБн свыше 50 МГц до 200 МГц;
    <-28 дБн свыше 200 МГц до 600 МГц
    КНИ (коэфф. нелин. искажений) <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик)
    Негармонические составляющие (при уровне не более 1Впик-пик) <-65 дБн от 1 мкГц до 10 МГц;
    <-55 дБн свыше 10 МГц до 330 МГц;
    <-50 дБн свыше 330 МГц до 500 МГц;
    <-40 дБн свыше 500 МГц до 600 МГц
    Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц) <-115 дБн/Гц (1 МГц);
    <-110 дБн/Гц (10 МГц);
    <-105 дБн/Гц (100 МГц);
    <-90 дБн/Гц (600 МГц)
    Меандр
    Частотный диапазон 1 мкГц … 330 МГц
    Время нарастания/спада 1 нс
    Выброс 2%
    Джиттер <10 пс
    Пила, треугольник
    Диапазон частот 1 мкГц …30 МГц
    Нелинейность 0,1%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 1 мкГц … 330 МГц
    Длительность импульса От 1 нс
    Время нарастания/спада 800 пс – 1000 с, разрешение 1 пс
    Диапазон изменения скважности 0,1% - 99,9%
    Выброс 2%
    Джиттер <10 пс
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц – 400 МГц
    Длина памяти 16 тысяч точек – стандартный режим
    1/16/32/64 МБ – расширенный режим
    Разрешение ЦАП 14 бит
    Частота дискретизации 2,5 ГГц
    Минимальное время нарастания/спада 800 пс
    Джиттер 400 пс
    Пакетный режим
    Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ
    Режим запуска Синхронизированный или по строб-импульсу
    Число импульсов в пакете 1 … 1000000 импульсов или бесконечно
    Внутренняя задержка запуска 0 ... 100 с
    Погрешность установки задержки ±(0,1% от уст. + 5 пс)
    ГКЧ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Время качания 50 мкс ... 2000 с ± 1 %
    Погрешность установки времени качания ≤ 0,4 %
    Закон качания Линейный, логарифмический, пошаговый, пользовательский
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
    Коэффициент АМ 0 ... 120 % (АМ)
    ФМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
    Диапазон установки девиации фазы 0º ... 360º
    ЧМН, АМН
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %)
    Частота модуляции 500 мкГц ... 50 МГц
    Частота скачка ЧМн 1 мкГц ... 600 МГц
    Скачок фазы ФМн 0º ... 360º
    ШИМ
    Формы несущей Импульс
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц)
    Частота модуляции 500 мкГц ... 50 МГц
    Диапазон девиации 0% ... 50% от периода импульса
    Цифровые каналы (опция)
    Число каналов 16 – 2 группы по 8
    32 – 2 группы по 16
    Тип разъема Mini-SAS HD (на передней панели)
    Выходное сопротивление 100 Ом
    Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов
    Время нарастания/спада 600 пс
    Частота дискретизации 1,25 ГГц (16 каналов), 625 МГц (32 канала)
    Дополнительные входы/выходы
    Маркер 2 канала, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разрешение: 10 мВ)
    Синхровход/Строб тип SMA; 1,1 кОм; входной уровень: -10 В ... 10 В (разрешение: 50 мВ); защита входа ≤±15 В; минимальный длительный импульс 12 нс
    AUX (вход/выход) Тип SMA
    Выбор входа/выход: синхр, ОГ, внешняя тактовая частота, внешняя модуляция.
    ОГ вход: 50 Ом; входной уровень: - 5 дБм ... 4 дБм; диапазон частот: 10 МГц ... 80 МГц
    ОГ выход: 50 Ом; входной уровень: 1,6 Впик-пик; частота: 10 МГц
    Вход тактовой частоты: 2 канала, 50 Ом; входной уровень: -5 дБм ... 4 дБм (15 Вdc максимально); диапазон частот: 1,25 ГГц ... 2,5 ГГц
    Вход модуляции: 2 канала; 10 кОм, полоса пропускания: 10 МГц (дискретность 50 МГц); выходной уровень: -1 В ... +1 В (кроме FSK, PSK) FSK, PSK: 3,3 В
    Общие данные
    Дисплей Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600
    Операционная система Windows 10
    Интерфейс USB (4-USB 2.0, 2-USB 3.0), LAN
    Выходы (задняя панель) 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT
    Напряжение питания 100…240 В, 50 / 60 Гц
    Габаритные размеры 135 × 445 × 320 мм
    Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U
    Масса 9,7 кг

  • Комплект поставки АКИП-3421 (1М)

    № Наименование Количество
    1 Генератор АКИП-3421 (1М) с памятью 1 МБ 1
    2 Шнур питания 1
    3 Заводской сертификат соответствия 1
    4 Руководство по эксплуатации 1
