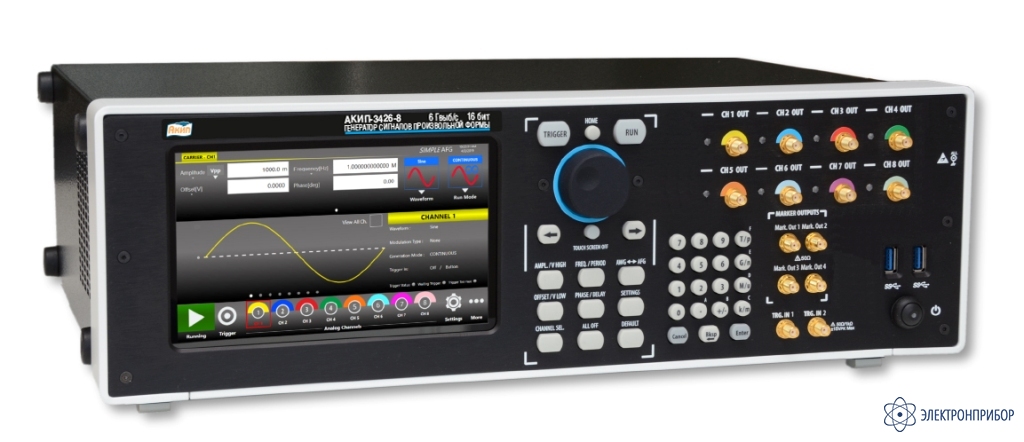

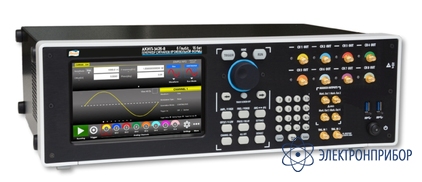

АКИП-3426-4 — генератор сигналов произвольной формы

Код товара: 71335
  • Является модификацией АКИП-3426

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности генератора сигналов произвольной формы АКИП-3426-4:

    • Аналоговые каналы: 4;
    • Опция - цифровые каналы: 16;
    • Диапазон частот (синус): 1 мкГц – 2 ГГц;
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 16 бит;
    • Частота дискретизации до 6,16 ГГц;
    • Память 2 ГБ/канал (4 ГБ опция);
    • Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
    • Внутренний опорный генератор: 2*10-6 (опция - 5*10-7 );
    • Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др.  Режим формирования сигнала произвольной формы до 770 МГц;
    • Режим формирования произвольного сигнала из различных сегментов (1... 16384) с возможностью циклического повторения сегмента в последовательности (1... 4.294.967.294);
    • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
    • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
    • Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
    • Под управлением ОС Windows 10;
    • Интерфейсы: USB, LAN, DVI, DPI;
    • Высота 3U, возможность монтажа в 19” стойку (опция).

  • Технические характеристики генератора сигналов произвольной формы АКИП-3426-4:

    Параметры АКИП-3426-2
    АКИП-3426-2D    		 АКИП-3426-4
    АКИП-3426-4D    		 АКИП-3426-8
    АКИП-3426-8D
    Выходные параметры
    Число каналов 2 – аналоговые
    1 – маркеры
    8 – цифровые (опция)    		 4 – аналоговые
    2 – маркеры
    8/16 – цифровые (опция)    		 8 – аналоговые
    4 – маркеры
    8/16/32 – цифровые (опция)
    Аналоговые выходы Несимметричные – АКИП-3426-2, АКИП-3426-4, АКИП-3426-8  Дифференциальные – АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D
    Частотный диапазон ( синус) 1 мкГц … 2 ГГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±2*10-6
    Выходное сопротивление 50 Ом
    Выходной уровень (50 Ом)
    Погрешность установки уровня ±(1% от уст. (Впик-пик) + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик
    Тип разъема аналоговых каналов SMA
    Постоянное смещение
    Диапазон смещения постоянной составляющей (50 Ом) ±(2,5 В – вых. уровень/2) - АКИП-3426-2, АКИП-3426-4, АКИП-3426-8
    ±(0,75 В – вых. уровень/2) - АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D
    Разрешение 1 мВ
    Погрешность установки ±(1% от уст. + 5 мВ)
    Синусоида
    Неравномерность АЧХ относительно 1 кГц ± 0,5 дБ (DC ... 2 ГГц, 1 Впик-пик)
    Коэффициент гармоник (при уровне не более 1Впик-пик) <-75 дБн от 1 мкГц до 20 кГц,
    <-70 дБн свыше 20 кГц до 400 МГц,
    <-60 дБн свыше 400 МГц до 1 ГГц,
    <-55 дБн свыше 1 ГГц до 2 МГц
    КНИ (коэфф. нелин. искажений) <0,05 % (10 Гц ... 20 кГц, 1 Впик-пик)
    Негармонические составляющие (при уровне не более 1Впик-пик) <-65 дБн от 1 мкГц до 1,5 ГГц,
    <-55 дБн свыше 1,5 ГГц до 1,7 ГГц,
    <-50 дБн свыше 1,7 ГГц до 2 ГГц
    Фазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) <-127 дБн/Гц (20 МГц)
    <-123 дБн/Гц (100 МГц)
    <-105 дБн/Гц (1 ГГц)
    Прямоугольник
    Частотный диапазон 1 мкГц … 770 МГц
    Время нарастания/спада 400 пс (10% ... 90%), 300 пс (20% … 80%)
    Выброс 2%
    Джиттер <2 пс
    Пила, треугольник
    Диапазон частот 1 мкГц … 75 МГц
    Нелинейность 0,1%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 1 мкГц … 770 МГц
    Длительность импульса От 500 пс
    Время нарастания/спада 400 пс … 1000 с, разрешение 2 пс (10% … 90%) 300 пс … 1000 с, разрешение 2 пс (20% … 80%)
    Диапазон изменения скважности 0,1% - 99,9%
    Выброс 2%
    Джиттер <10 пс
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц … 770 МГц
    Количество выборок от 2 до 16384
    Разрешение ЦАП 16 бит
    Частота дискретизации до 6,16 ГГц
    Мин. время нарастания/спада 400 пс (10% ... 90%), 300 пс (20% … 80%)
    В расширенном режиме: 175 пс (10% ... 90%), 110 пс (20% … 80%)
    Джиттер 2 пс
    Пакетный режим
    Формы сигналов Стандартные формы сигналов (кроме: DC, шум) + СПФ
    Режим запуска Синхронизированный или по строб-импульсу
    Число импульсов в пакете 1 … 4,294,967,295 импульсов или бесконечно
    ГКЧ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Время качания 30 yс ... 2000 с
    Погрешность установки времени качания ≤ 0,4 %
    Закон качания Линейный, логарифмический, пошаговый, пользовательский
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ
    Частота модуляции 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш
    Коэффициент АМ 0 ... 120 % (АМ)
    ФМ
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ
    Частота модуляции 500 мкГц ... 61 МГц – внутренняя; до 10 МГц – внешняя
    Диапазон установки девиации фазы 0º ... 360º
    ЧМН, ФМН
    Формы несущей Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %)
    Частота модуляции 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш
    Частота скачка ЧМн 1 мкГц ... 2 ГГц
    Скачок фазы ФМн 0º ... 360º
    ШИМ
    Формы несущей Импульс
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, СПФ
    Частота модуляции 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш.
    Диапазон девиации 0% ... 50% от периода импульса
    Цифровые каналы (Опция)
    Число разъемов 1,2,4
    Число выходов 8-бит, 16-бит, 32-бит
    Тип разъема Mini-SAS HD (на задней панели)
    Выходное сопротивление 100 Ом
    Выходной стандарт LVDS - низковольтная дифференциальная передача сигналов
    Время нарастания/спада < 1 нс
    Частота дискретизации 1,54 ГГц на канал
    Память 512 МБ на канал (1 ГБ на канал опция)
    Дополнительные входы / выходы
    Вход/Выход синхронизации приборов Коннектор Infiniband, 4 шт., на задней панели
    Маркер 1, 2, 4 канала (в зависимости от модели), тип SMA, 50 Ом, выходной уровень: 100 мВ ... 2,15 В (разреш.: 1 мВ)
    Синхровход/Строб тип SMA; 2 канала, 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤±15 В; мин. длит. импульс 12 нс
    Вход/Выход ОГ ОГ вход: 50 Ом, SMA на задней панели, входной уровень: 0,2 ... 2 Впик-пик; диапазон частот: 5 МГц ... 200 МГц ОГ выход: 50 Ом, SMA на задней панели, 10 МГц TCXO (опция - 100 MHz VCOCXO), выходной уровень: 1,65 Впик-пик
    Вход тактовой частоты SMA на задней панели, 50 Ом, 0 … 10 дБм.  Режим True Arb: частота дискр./N, где N = 4, 8, 16, 32 для дискр. = 3,08 …6,16 ГГц N = 2, 4, 8, 16, 32 для диск. = 3,08 … 5,0 ГГц Режим AFG: 192,5 МГц, 385 МГц, 770 МГц, 1540 МГц (переключаемо)
    Синхровыход SMA на задней панели, 50 Ом, 1 Впик-пик Частота: режим AFG: 6,16 ГГц/N где N = 16, 32, 64, …, 2048 режим AWG: 6,16 ГГц/16 … 6,16 ГГц/4096
    Внешняя модуляция SMA на задней панели, 10 кОм, 10 МГц, -1 В … 1 В, 14 бит
    Общие данные
    Дисплей Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600
    Операционная система Windows 10
    Интерфейсы USB (4-USB 2.0, 2-USB 3.0), LAN 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT
    Напряжение питания 100…240 В, 45 … 66 Гц, 185 Вт
