АКИП-3431 — генератор сигналов

Код товара: 81111
  • Акция
    93989-24

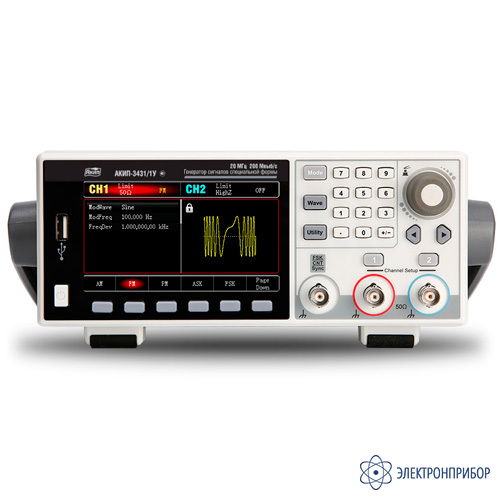

    Генератор сигналов АКИП-3431 Генератор сигналов АКИП-3431
    3 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      93989-24 до 02.12.2029

    • Производитель

      АКИП

    Особенности генератора сигналов АКИП-3431:

    • 2 канала (два независимых выхода);
    • режим работы генератора: технология DDS (прямой цифровой синтез), формирование предустановленных сигналов произвольной формы;
    • разрешение по частоте 1 мкГц;
    • частота дискретизации 200 Мвыб/с;
    • вертикальное разрешение ЦАП 16 бит;
    • форма сигнала: 6 стандартных форм, 200 встроенных, произвольные;
    • режимы модуляции: АМ, ЧМ, ФМ, ЧМн, АМн, ФМн, ШИМ, ГКЧ (свипирование), формирование пакета (Burst);
    • частотомер 100 мкГц - 200 МГц;
    • погрешность опорного генератора: ±3×10-5;
    • встроенный предусилитель мощности, максимальная выходная мощность 4 Вт (только для модели АКИП-3431/1У);
    • использование синтаксиса набора команд SCPI через интерфейс USB для дистанционного управления прибором.

  • Технические характеристики генератора сигналов АКИП-3431:

    Параметр АКИП-3431/1 АКИП-3431/1У АКИП-3431/2
    Выходные параметры
    Частотный диапазон (для синусоидального сигнала) 1 мкГц – 20 МГц 1 мкГц – 20 МГц 1 мкГц – 40 МГц
    Дискретность установки 1 мкГц
    Погрешность установки частоты ±5*10-5 Гц
    Амплитуда на выходе 50 Ом ≤20 МГц :1 мВпик-пик-10 Впик-пик
    ≤40 МГц :1 мВпик-пик-5 Впик-пик
    Амплитуда на высокоомном выходе ≤20 МГц :2 мВпик-пик-20 Впик-пик
    ≤40 МГц :2 мВпик-пик-10 Впик-пик
    Погрешность установки амплитуды (синусоидальная форма, 0 В, 1 кГц, уровень >10 мВпик-пик) ± (1% от уст значения + 2 мВпик-пик)
    Неравномерность АЧХ (синусоидальная форма,0 дБ) ≤20 МГц ±0,2 дБ
    ≤40 МГц ±0,3 дБ
    Усилитель мощности Не поддерживается Стандартно Не поддерживается
    Выходная мощность Не поддерживается 4 Вт в диапазоне 1мкГц - 10кГц Не поддерживается
    Выходное сопротивление 50 Ом
    Защита выход От короткого замыкания (при перегрузке происходит автоматическое отключение выхода)
    Выходной уровень (несиметричный выход)
    Диапазон установки уровня смещения по постоянному напряжению AC+DC пик ± 5 В (50 Ом)
    ± 10 В (полное сопротивление)
    Погрешность установки уровня смещения постоянного напряжения ± 1 % от установленного значения ± 1 % установленного значения амплитуды 2 % ± 2 мВ
    Стандартные формы сигналов
    Синусоидаальная форма
    Диапазон частот 1мкГц - 20 МГц 1 мкГц - 20 МГц 1 мкГц - 40 МГц
    Коэффициент гармоник (типовое значение на 0 дБм ) -60дБн /1 МГц
    -55дБн /1 МГц -10 МГц
    -50 дБн /10МГц-40МГц
    Суммарные гармонические искажения < 0,1 % (до 20 кГц, 1 Впик-пик)
    Негармонические составляющие (при уровне не более 0 дБм) <-70дБн /≤10 МГц
    <-70дБн + 6дБ на октаву / >10 МГц
    Плотность фазовых шумов (типовое значение на 0 Дбм) ≤-125 дБн / Гц / 10 КГц отклонение / ≤10 МГц
    Прямоугольная форма
    Диапазон частот 1мкГц-10 МГц 1мкГц-10 МГц 1мкГц-20 МГц
    Длительность фронта/среза импульса ≤ 16 нс / при амплитуде 1Впик пик
    Выброс на вершине и паузе импульса
    (100кГц，1 В пип пик，типовое значение 50Ω)    		 < 3,5 %
    Коэффициент заполнения 0,000 %-100 % (ограничен частотой тока)
    Симметричность (коэффициент заполнения =50 %) 1 % за период + 4 нс
    Джиттер
    (типовое значение 1 МГц,1 В пик пик, 50 Ом)    		 2*10-6 +200 пс/ ≤ 5МГц
    200пс/ > 5МГц
    Пилообразная, треугольная форма
    Диапазон частот 1 мкГц-400 кГц 1 мкГц-400 КГц 1 мкГц-1 МГц
    Нелинейность (максимум) < 1 % от пикового выходного сигнала (типовое значение, 1 кГц, 1 Впик пик, симметрия 100 %)
    Перестраиваемая симметрия 0-100 %
    Импульсная форма
    Диапазон частот 1 мкГц-10 МГц 1 мкГц-10 МГц 1 мкГц-20 МГц
    Минимальная длительность импульса 22 нс
    Длительность фронта/среза импульса 15 нс-10 с
    Выброс на вершине и паузе импульса (типовое значение 1 В пип пик) <3,5 %
    Джиттер 150 пс
    Произвольная форма
    Диапазон частот 1 мкГц-5 МГц 1 мкГц-5 МГц 1 мкГц-10 MГц
    Длина памяти 4 кБ
    Вертикальное разрешение ЦАП 16 бит (символ включен)
    Частота дискретизации 200 Мвыб/с (DDS)
    Объем энергонезависимой памяти 200 ячеек
    Белый шум
    Полоса частот 40 МГц (-3 дБ)
    Модуляции
    АМ
    Формы несущей синусоида, меандр, пила, произвольная
    Источник модуляции внутренний
    Модулирующее колебание синусоида, меандр, пила, шум, произвольная
    Коэффициент АМ 0 - 120 % (АМ)
    Частота модуляции 2 мГц-1 МГц
    ЧМ
    Формы несущей синусоида, меандр, пила, произвольная
    Источник модуляции внутренний
    Модулирующее колебание синусоида, меандр, пила, шум, произвольная
    Девиация частоты DC-10МГЦ DC-10МГЦ DC-20МГЦ
    Частота модуляции 2 мГц-1 МГц
    ФМ
    Формы несущей синусоида, меандр, пила, произвольная
    Источник модуляции внутренний
    Модулирующее колебание синусоида, меандр, пила, шум, произвольная
    Девиация фазы 0 - 360°
    Частота модуляции 2 мГц-1 МГц
    АМН, ЧМН, ФМН
    Формы несущей cинусоида, меандр, пила, произвольная
    Источник модуляции внутренний/внешний
    Модулирующее колебание меандр (скважность 50 %)
    Частота модуляции 2 мГц-100 КГц
    ШИМ
    Формы несущей импульс
    Источник модуляции внутренний/внешний
    Модулирующее колебание синусоида, меандр, пила, шум, произвольная
    Диапазон ШИМ 0 %-50 %
    Частота модуляции 2 мГц-1 МГц
    ГКЧ (Sweep)
    Формы несущей cинусоида, меандр, пила, произвольная
    Закон качания линейный или логарифмический
    Диапазон установки времени качания 1 мс - 500 с ± 0,1 %
    Источник синхронизации внутренний
    Пакетный режим (Burst)
    Режим запуска N-цикл, бесконечный , стробированный
    Модулирующее колебание cинусоида, меандр, пила, импульс, шум, СПФ
    Источник модуляции внутренний/внешний
    Тип запуска по фронту/ по срезу
    Период повторения 1 мкс – 500 с
    число импульсов в пакете 1 – 50000
    Полярность положительная/отрицательная (уровень TTL)
    Начальная/конечная фаза 0°…360°
    Частотомер
    Частотный диапазон 100 мкГц – 200 МГц
    Входной уровень TTL
    Точность измерения 7 разрядов
    Общие характеристики
    ЖК-дисплей цветной графический TFT, диагональ 11 см, разрешение: 480х272
    Интерфейсы USB-хост, USB-устройство, выход мощности (толькоАКИП 3431/1У), вход питания
    Напряжение питания 100 -240 В (± 10 %), 50 / 60 Гц
    100-120В В (± 10 %), 400 Гц
    Потребляемая мощность <20 Вт
    Условия эксплуатации 10 °C ...+40 °C, относительная влажность ≤90 % ( при +35 °C)
    Условия хранения -20 °C... +60 °C, относительная влажность ≤ 60 % ( при +35 °C)
    Габаритные размеры 215 × 103 ×316 мм
    Масса 2,2 кг
    Все характеристики аналоговых выходов, относящиеся к каналам, подходят для каналов 1 и 2.

  • Комплект поставки АКИП-3431

    № Наименование Количество
    1 Генератор сигналов АКИП-3431 в соответствующей модификации 1
    2 Кабель питания 1
    3 USB кабель 1
    4 BNC-BNC кабель 1
    5 Кабель BNC-крокодил (красный и черный) 2
