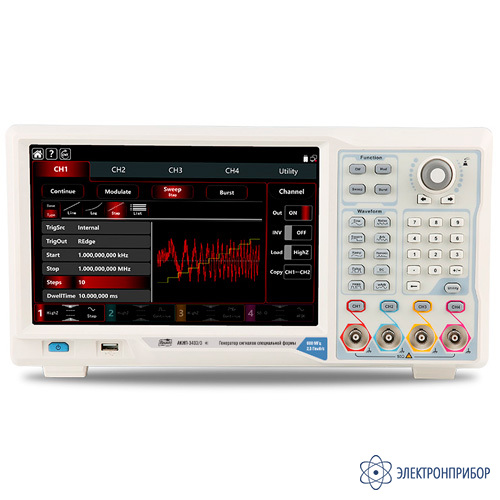

АКИП-3433 — генератор сигналов
Код товара: 81187-
-
Гарантия
1 год
-
Производитель
Описание генератора сигналов АКИП-3433:
АКИП-3433 - это серия 4-канальных генераторов сигналов, способных формировать разнообразные сигналы, такие как сигналы произвольной формы, шумовые сигналы, PRBS и т.д. Максимальная частота выходного сигнала составляет 600 МГц, а максимальная частота дискретизации - до 2,5 ГГц. Генератор создает точные и стабильные формы сигналов, используя технологию прямого цифрового синтезатора (DDS). Серия генераторов АКИП-3433 обеспечивает высокую производительность и множество функций с высоким разрешением (1 мкГц). Большой дисплей с диагональю 10,1" и рациональная компоновка призваны повысить уровень комфорта и эффективность работы пользователей.

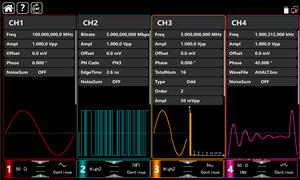

4-канальный выход и 4 режима развертки
Серия АКИП-3433 оснащена стандартным 4-канальным выходом, позволяющим одновременно выводить четыре различных сигнала. Помимо традиционных режимов развертки Linear, Logarithmic, в серии АКИП-3433 добавлены 2 новых режима - Step и List. Режим Step обеспечивает точную и пошаговую регулировку, а режим List позволяет пользователям определять конкретные значения или точки для развертки, обеспечивая точный контроль над генерируемыми сигналами. Эти режимы развертки расширяют функциональные возможности серии АКИП-3433 и открывают широкий спектр возможностей для генерации форм сигналов.

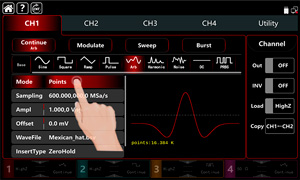

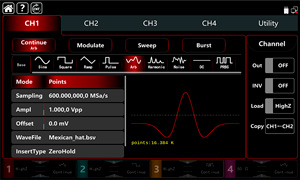

Несколько режимов модуляции и произвольные формы сигналов
Серия АКИП-3433 предлагает широкий выбор режимов модуляции, отвечающих различным требованиям к обучению или тестированию систем связи. Эти режимы включают AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM и SUM. Кроме того, серия генераторов АКИП-3433 оснащена более чем 200 встроенными формами сигналов произвольной формы, которые широко используются в различных областях, таких как машиностроение, биоэлектричество, медицина, стандарты и математика. Эти формы сигналов включают тригонометрические функции, сложные формы сигналов и многое другое, удобно распределенное по категориям для удобства выбора. Такая обширная коллекция форм сигналов повышает гибкость серии АКИП-4133 при генерации форм сигналов в различных приложениях.

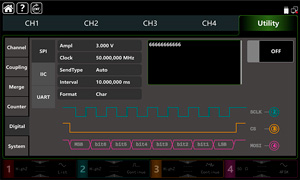

Создание сигналов цифровых протоколов
Серия АКИП-3433 поддерживает три стандартных цифровых протокола: SPI, I2C и UART. Эти протоколы обеспечивают универсальные возможности тестирования для взаимодействия с различными устройствами и системами, что делает генераторы сигналов АКИП-4133 совместимым с широким спектром приложений.

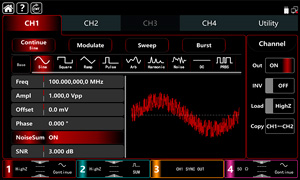

Функция PRBS и SNR
Серия АКИП-4133 предлагает такие расширенные возможности, как генератор PRBS (псевдослучайной двоичной последовательности) для тестирования коэффициента битовых ошибок при передаче данных по высокоскоростному последовательному каналу. Отправляя PRBS-коды, пользователи могут оценить качество и целостность передаваемых данных. Кроме того, серия АКИП-4133 включает удобную функцию наложения SNR (отношение сигнал/шум) с помощью одной кнопки. Эта функция позволяет пользователям накладывать гауссовский шум на основной выходной сигнал, что позволяет тестировать и оценивать антишумовые характеристики оборудования.
10,1-дюймовый сенсорный экран
Серия АКИП-4133 оснащена большим емкостным сенсорным экраном с разрешением 1280*800, а также демонстрирует новый дизайн пользовательского интерфейса, который обеспечивает удобную работу.
Описание генератора сигналов АКИП-3433:
- 4 канала (две пары по два независимых выхода) с поддержкой дублирования, сопряжения и объединения;
- использование прямого цифрового синтеза (DDS) для формирования сигналов генератора;
- максимальная частота синусоидального сигнала (в зависимости от модели): 600 МГц / 500 МГц / 350 МГц;
- максимальная частота прямоугольного сигнала (в зависимости от модели): 200 МГц / 160 МГц / 120 МГц;
- разрешение по частоте 1 мкГц;
- частота дискретизации 2,5 ГВыб/с (КАН 1,2) / 625 Мвыб/с (КАН 3,4);
- вертикальное разрешение (в зависимости от модели и канала): ЦАП 14 /16 бит;
- максимальная уровень выходного сигнала: 20 Впик-пик (высокоомный выход);
- режимы работы: непрерывный, модулированный, свипированнный, пакетный, частотомер;
- формы сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, гармонический, шум, псевдо- случайный, постоянный ток, произвольной формы;
- выходной сигнал произвольной формы с длиной в пределах 64 МБ (КАН1,2)/ 8 КБ (КАН 3,4);
- режимы аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM;
- хранение и считывание по USB файлов состояния прибора (.bsv или.csv), до 20 МБ;

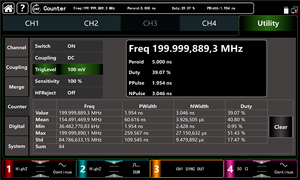

- частотомер до 800МГц, 8 разрядный$
- генерация сигналов цифровых протоколов SPI, IIC, UART;
- интерфейс USB и LAN для дистанционного управления прибором.
-
-
Технические характеристики генератора сигналов АКИП-3433:
Параметр АКИП-3433/1 АКИП-3433/2 АКИП-3433/3 КАН 1,2 КАН 3,4 КАН 1,2 КАН 3,4 КАН 1,2 КАН 3,4 Выходные параметры Максимальная частота (синусоидальная форма) 350 МГц 160МГц 500 МГц 200 МГц 600 МГц 200 МГц Вертикальное разрешение ЦАП 14 бит 16 бит 14 бит 16 бит 16 бит 16 бит Относительная погрешность опорной частоты / температурная стабильность ±0,5*10-6 , в диапазоне 0 °С -40 °С Скорость старения ±1*10-6 , за первый год Параметр КАН 1,2 КАН 3,4 АКИП-3433/1 АКИП-3433/2 АКИП-3433/3 АКИП-3433/1 АКИП-3433/2 АКИП-3433/3 Выходной уровень на высокоомном выходе ≤40 МГц: 2 мВпик-пик … 20 Впик-пик
≤120 МГц: 2 мВпик-пик … 10 Впик-пик
≤160 МГц: 2 мВпик-пик … 5 Впик-пик
≤300 МГц: 2 мВпик-пик …4 Впик-пик
≤400 МГц: 2 мВпик-пик … 2,5 Впик-пик
≤500 МГц: 2 мВпик-пик … 1,5 Впик-пик
≤600 МГц: 2 мВпик-пик … 1,0 Впик-пик≤20 МГц: 2 мВпик-пик … 20 Впик-пик
≤80 МГц: 2 мВпик-пик …10 Впик-пик
≤120 МГц: 2 мВпик-пик … 5 Впик-пик
≤200 МГц: 2 мВпик-пик … 3 Впик-пикВыходной уровень на нагрузке 50 Ом ≤40 МГц: 1 мВпик-пик … 10 Впик-пик
≤120 МГц: 1 мВпик-пик … 5 Впик-пик
≤160 МГц: 1 мВпик-пик … 2,5 Впик-пик
≤300 МГц: 1 мВпик-пик … 2 Впик-пик
≤400 МГц: 1 мВпик-пик … 1,25 Впик-пик
≤500 МГц: 1 мВпик-пик …0,75 Впик-пик
≤600 МГц: 1 мВпик-пик … 0,5 Впик-пик≤20 МГц: 1 мВпик-пик … 10 Впик-пик
≤80 МГц: 1 мВпик-пик … 5 Впик-пик
≤120 МГц:1 мВпик-пик … 2,5 Впик-пик
≤200 МГц: 1 мВпик-пик … 2 Впик-пикПогрешность установки уровня сигнала (синусоидальная форма, 0 В, 1 кГц, отклонение >10 мВпик-пик) ± (1% от установленного значения + 1 мВпик-пик) Диапазон установки уровня смещения постоянного напряжения ±5 В (50 Ом)
±10 В (высокоомный выход)Погрешность установки уровня смещения постоянного напряжения ±(1 % от установленного значения ±1 мВ уровня сигнала) Стандартные формы сигналов Синусоидальная форма Диапазон частот 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 600 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц 1 мкГц … 200 МГц Гармонические искажения (для уровня 0 дБм) ≤10 МГц @ <-65 дБн
≤60 МГц @ <-60 дБн
≤150 МГц @ <-50 дБн
≤200 МГц @ <-40 дБн
≤600 МГц @ <-28 дБн≤10 МГц @ <-65 дБн
≤80 МГц @ <-60 дБн
≤100 МГц @ <-55 дБн
≤200 МГц @ <-40 дБнНегармонические составляющие ≤10 МГц @ <-70 дБн (при уровне не более 0 дБм) >10 МГц @ <-70 дБн + 6дБ на октаву Коэффициент гармонических искажений 0,075 % (0 дБм/10 Гц-20кГц) Неравномерность АЧХ (относительно 1 кГц, при выходном напряжении 0,5 Вп-п, на нагрузке 50 Ом) ≤10 МГц, 0,1 дБ
≤160 МГц, 0,2 дБ
≤350 МГц, 0,4 дБ
≤600 МГц, 0,8 дБНаложение амплитуды шума уровень шума ≤1 Вскз Плотность фазовых шумов (для уровня 0 дБм) ≤-125 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц Прямоугольная форма Диапазон частот 1 мкГц … 120 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц 1 мкГц … 50 MГц 1 мкГц … 50 МГц 1 мкГц … 60 МГц Минимальная длительность фронта / среза импульса (1Впик пик, 50 Ом, 1 кГц) <2 нс <2 нс <1 нс <6 нс <6 нс <5 нс Выброс на вершине и паузе импульса (1 МГц, 1 В, 50 Ом) < 2 % Диапазон изменения скважности 0,000001 % … 99,99999 % Минимальная длительность импульса (типичная) 2,4 нс 8,0 нс Джиттер (1 МГц, 1 В, 50 Ом) 100 пс Пилообразная, треугольная формы Диапазон частот 1 мкГц … 20 МГц 1 мкГц . 30 МГц 1 мкГц … 30 МГц 1 мкГц … 8 МГц 1 мкГц … 10 МГц 1 мкГц … 10 МГц Симметрия 0,00 … 100,00 % Нелинейность (максимум) < 1 % (1 кГц, 1 Впик пик, симметрия 50 %) Импульсная форма Диапазон частот 1 мкГц … 120 МГц 1 мкГц 160 МГц 1 мкГц … 200 МГц 1 мкГц… 50 МГц 1 мкГц … 60 МГц 1 мкГц … 60 МГц Диапазон установки длительности фронта / среза импульса 1,5 нс … 10 кс 1,5 нс … 10 кс 1,5 нс … 10 кс 6,0 нс … 2 кс 5,0 нс … 2 кс 2,0 нс … 10 кс Выброс на вершине и паузе импульса (1 МГц, 1 В, 50 Ом) < 2 % Диапазон изменения скважности 0,000001 % … 99,99999 % 0,000001 % … 99,99999 % Минимальная длительность импульса 2,4 нс 8,0 нс Джиттер (1 МГц, 1 В, 50 Ом) 100 пс Белый шум Диапазон частот 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 600 МГц 1 мГц … 160 МГц 1 мкГц … 200 МГц 1 мкГц … 400 МГц Произвольная форма Частота дискретизации (режим DDS 2,5 Гвыб/с 625 Мвыб/с Частота дискретизации (режим Point by point) 1 мквыб/с … 350 Мвыб/с 1мквыб/с … 500 Мвыб/с 1 мквыб/с … 600 Мвыб/с - Диапазон частот (DDS) 1 мкГц … 80 МГц 1 мкГц … 100 МГц 1 мкГц … 50 МГц 1 мкГц … 60 МГц Длина памяти 8 … 64 Мточек 8000 точек (фиксированное значение) Вертикальное разрешение 14 бит 16 бит Минимальная длительность фронта/ среза импульса <4 нс Джиттер <150 пс Энергонезависимая память >200 ячеек форм сигнала ПСДП /PRBS форма Максимальная скорость передачи данных 1 мкб/с 80 Мб/с 1 мкб/с … 120 Мб/с 1 мкб/с … 40 Мб/с 1 мкб/с … 60 Мб/с Диапазон установки длительности фронта/среза импульса 2,6 нс … 1000 с 4,2 нс … 1000 с Виды последовательностей PN3,PN5,PN7,PN9,PN11,PN13,PN15,PN17,PN19,PN21,PN23,PN25,PN27,P N29,PN31,PN33 Выходной сигнал с частотными компонентами Диапазон частот 1 мкГц … 175 МГц 1 мкГц … 250 МГц 1 мкГц … 300 МГц 1 мкГц … 80 МГц 1 мкГц … 100 МГц Диапазон установки числа гармоник от 1 до 16 гармоник Тип нечетные, четные, все, пользовательские Уровень сигнала 1 мВ … 10 Впипк-пик
установка уровня для выбранного частотного компонента (гармоники)Диапазон установки фазы от 0° до 360°
установка фазы для выбранного частотного компонента (гармоники)Модуляции AM Формы несущей cинусоида, прямоугольник, импульс, пила, произвольная (кроме DC) Источник модуляции внутренний/внешний Модулирующее колебание синусоида, прямоугольник, нарастающая пила, нисходящая пила, шум, произвольная Глубина модуляции АМ 0 … 120 % Частота модуляции 1мкГц … 2 МГц ЧМ Формы несущей синусоида, прямоугольник, импульс, пила, произвольная (кроме DC) Источник модуляции внутренний, внешний Модулирующее колебание синусоида, прямоугольник, нарастающая пила, нисходящая пила , шум, произвольная Девиация частоты 0…175 МГц 0…250 МГц 0...300 МГц 0…80 Мгц 0...100 МГц 0...100 МГц Частота модуляции 1 мкГц … 2 МГц ФМ Формы несущей синусоида, прямоугольник, импульс, пила, произвольная (кроме DC) Источник модуляции внутренний, внешний Модулирующее колебание синусоида, прямоугольник, нарастающая пила, нисходящая пила , шум, произвольная Диапазон установки фазы 0 … 360 ° Частота модуляции 1 мкГц … 2 МГц АМН Формы несущей cинусоида, прямоугольник, пила, произвольная, импульс Источник модуляции внутренний (меандр, скважность 50 %) / внешний (TTLуровень) Частота модуляции 1мкГц … 2 МГц ЧМН Формы несущей cинусоида, прямоугольник,, пила, произвольная, импульс Источник модуляции внутренний (меандр, скважность 50%) / внешний (TTL уровень) Частота скачка 1 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 600 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц Частота модуляции 1 мкГц … 2 МГц ФМН Формы несущей cинусоида, прямоугольник, пила, произвольная, импульс Источник модуляции внутренний (меандр, скважность 50%)/внешний(TTLуровень) Частота модуляции 1мкГц … 2 МГц Скачок фазы 0 ° … 360 ° АМ модуляция с двумя боковыми полосами (DSB-AM) Формы несущей синусоида, прямоугольник, пила, произвольная, импульс Источник модуляции внутренний/внешний Модулирующее колебание синусоида, прямоугольник, пила, шум, произвольная Коэффициент модуляции 0 % … 100 % Частота модуляции 1 мкГц …2 МГц Трехпозиционная ЧМН (3FSK) и четырехпозиционная ЧМН (4FSK) Формы несущей cинусоида, прямоугольник, пила, произвольная, импульc Источник модуляцииИсточник модуляции внутренний (меандр, скважность 50%) ЧМН (4FSK) Частота модуляции 1мкГц … 2 МГц Частота скачка1 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 600 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц Частота скачка2 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 600 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц Частота скачка3 (для 4FSK) 1 мкГц … 350 МГц 1 мкГц … 500 МГц 1 мкГц … 600 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц Двоичная фазовая манипуляция (BPSK) и квадратурная фазовая манипуляция (QPSK) Формы несущей синусоида, прямоугольник, пила, произвольная Источник модуляции внутренний Виды последовательностей PN3,PN5,PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31, PN33 Максимальная скорость передачи данных 1 мкб/с … 2 Мб/с Скачок фазы 1 0° … 360° Скачок фазы 2 0° … 360° Скачок фазы 3 (для QPSK) 0° … 360° Скачок фазы 4 (для QPSK) 0° … 360° Осцилляцинная манипуляция (OSK) Формы несущей cинусоида Источник модуляции внутренний/внешний Время колебания 1 нс … 500 кс Частота модуляции 1 мкГц … 2 МГц Суммирующая модуляция (SUM) Формы несущей cинусоида, прямоугольник, пила, произвольная, шум, импульс, гармоники Источник модуляции внутренний/внешний Модулирующее колебание синусоида, прямоугольник, пила, шум, произвольная Коэффициент АМ 0,00 … 100,00 % Частота модуляции 1 мкГц … 2 МГц Квадратурная амплитудная модуляция (QAM) Формы несущей синусоида Виды IQ QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 Виды последовательностей PN3,PN5,PN7,PN9,PN11,PN13,PN15,PN17,PN19,PN21,PN23,PN25,PN27,P N29,PN31,PN33 Максимальная скорость передачи данных 1 мкб/с … 2 Мб/с ШИМ (PWM) Формы несущей импульс Источник модуляции внутренний/внешний Модулирующее колебание синусоида, прямоугольник, пила, шум, произвольная Диапазон ШИМ 0,000000 % … 49,999999 % от длительности импульса Частота модуляции 1 мкГц … 2 МГц ГКЧ (SWEEP) Источник запуска внутренний, внешний нарастающий фронт, внешний спадающий фронт, ручной Выход сигнала запуска выключен, нарастающий фронт, спадающий фронт Закон качания линейный, логарифмический, ступенчатый, по списку Начальная частота 1 мкГц … 350 МГц 1мкГц … 500 МГц 1 мкГц … 600 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц Конечная частота 1 мкГц … 350 МГц 1мкГц … 500 МГц 1 мкГц … 600 МГц 1 мкГц … 160 МГц 1 мкГц … 200 МГц Диапазон установки времени качания 1 мс … 500 с Диапазон установки времени задержки запуска 1 мс … 500 с Диапазон установки количества точек качания ( для ступенчатого) 2 … 2048 Диапазон установки количества точек качания (по списку) максимум 2048 частотных точек Пакетный режим Режимы импульсной последовательности N-цикл, стробирующий , бесконечный Формы несущей синусоида, прямоугольник, импульс, пила, произвольная, шум (для стробирующего режима) Источник запуска внутренний, внешний нарастающий фронт, внешний спадающий фронт, ручной Выход сигнала запуска выключен, нарастающий фронт, спадающий фронт Полярность положительная, отрицательная (уровень TTL) Период пакета 1 мкс … 500 с Число импульсов в пакете 1 … 50000 Частотомер Измеряемые параметры частота, период, коэффициент заполнения, длительность положительного импульса, длительность отрицательного импульса Частотный диапазон 100 мГц … 800 МГц Погрешность измерения частоты ±5*10-6 Разрешение 8 бит Связь по входу AC, DC, HF отклонение Уровень запуска -2,5 В … 2,5 В Цифровые протоколы Тип протокольных условий I2C ( CH3-SCL,CH4-SDA),
SPI (CH2-SCLK, CH3-nCS, CH4-MOSI)

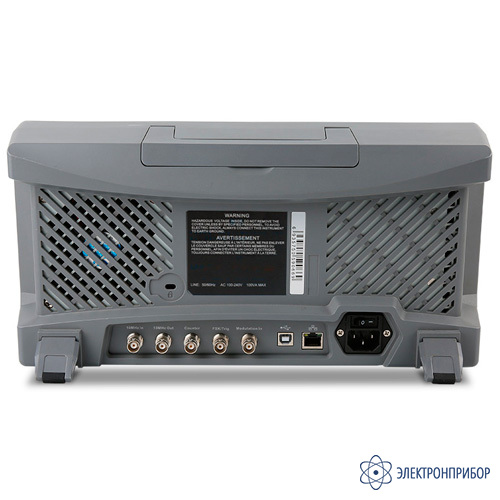

UART (CH4-TX)Амплитуда 10 мВ-10 В Отправить способ авто, ручной Интервальное время 20ns-1000s в автоматическом режиме передачи данных Формат данных шестнадцатеричный, символьный Длина данных максимум 2048 байт Формат данных шестнадцатеричный, символьный Сопряжение и объединение каналов Сопряжение по частоте Диапазон установки отклонения -350МГц -350МГц -500МГц -500МГц -600МГц -600МГц -160МГц -160МГц -200МГц -200МГц Соотношение 0,0001-10000 Сопряжение по амплитуде Диапазон установки отклонения -9,999 Вп-п - 9,999 Вп-п Соотношение 0,0001-10000 Порядок объединения каналов КАН1 объединяется с КАН2, КАН3 объединяется с КАН4 Сопряжение по фазе Диапазон установки отклонения -720°- 720° Соотношение 0,0001-10000 Параметры дополнительных входов / выходов Вход сигнала внешней модуляции частота < 50кГц,
входной уровень ±5 В пик ( глубина модуляции 100%),
сопротивление 5 кОмВход внешнего сигнала опорной частоты частота 10 МГц±50 Гц;
входной уровень TTL,
сопротивление 10 кОм,
развязка по постоянному току,
время блокировки <1 cВыход внешнего сигнала опорной частоты частота 10 МГц ± 50 Гц;
выходной уровень TTL,
сопротивление 50 ОмВход пускового сигнала внешней синхронизации (TR IN) входной уровень TTL
наклон пускового фронта нарастающий/убывающий, время отклика <1 мкс
ширина импульса > 100 нс
входное сопротивление: >10 кОм
развязка по постоянному токуВыход пускового сигнала синхронизации (TR OUT) частота 1МГц,
выходной уровеньTTL,
ширина импульса > 400 нс,
выходное сопротивление 50 ОмВыход синхронизированного сигнала в режиме сопряжения каналов частота ≤60 MГц
CH3 синхронизируется CH1，
CH4 синхронизируется CH2, (CH3 не синхронизируется с CH4)
выходной уровень: TTL;
выходное сопротивление: 50 ОмОбщие характеристики Интерфейсы USB-хост, USB-устройство, LAN ЖК-дисплей цветной графический TFT, сенсорный, диагональ 25,65 см, разрешение: WVGA 1280 х 800 пикс Потребляемая мощность не более 50 Вт Условия эксплуатации 10 °C ...+40 °C, относительная влажность ≤90 % ( при +35 °C) Условия хранения -20 °C... +60 °C, относительная влажность ≤ 60 % ( при +35 °C) Габаритные размеры 370 × 115 × 185 мм Масса 4,04 кг -
Комплект поставки АКИП-3433
№ Наименование Количество 1 Генератор сигналов АКИП-3433 в соответствующей модификации 1 2 Кабель питания 1 3 USB кабель 1 4 BNC-BNC кабель 1 -
