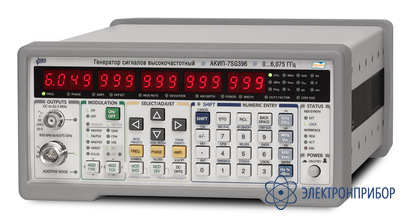

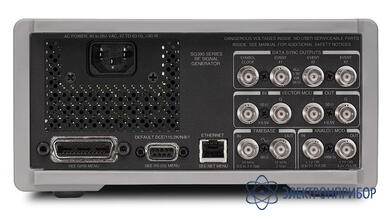

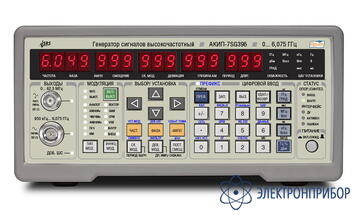

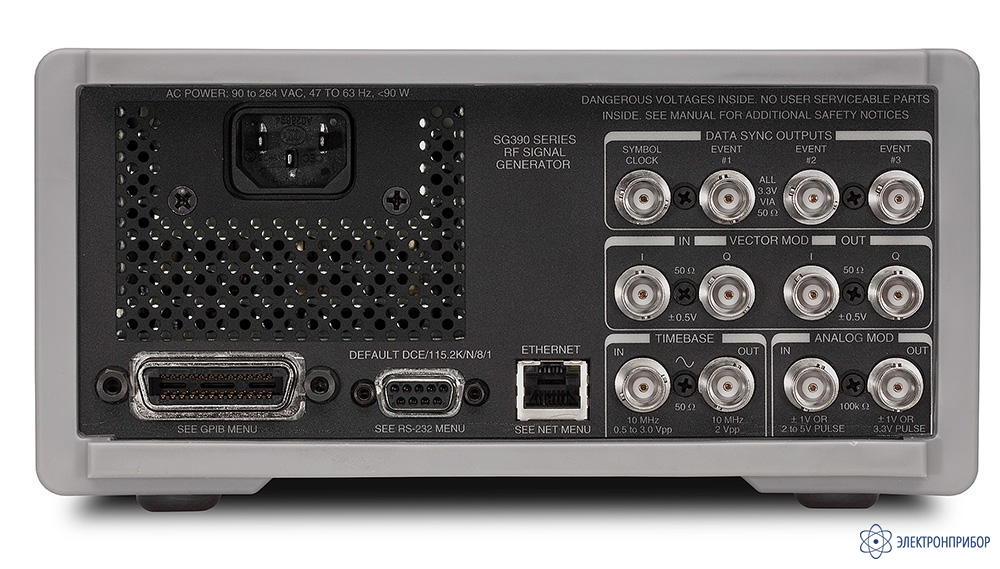

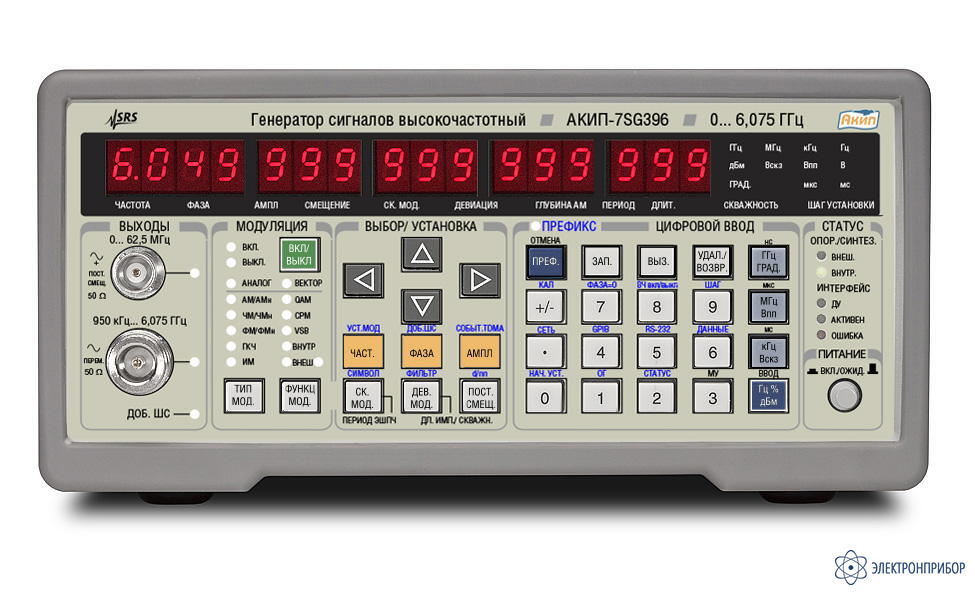

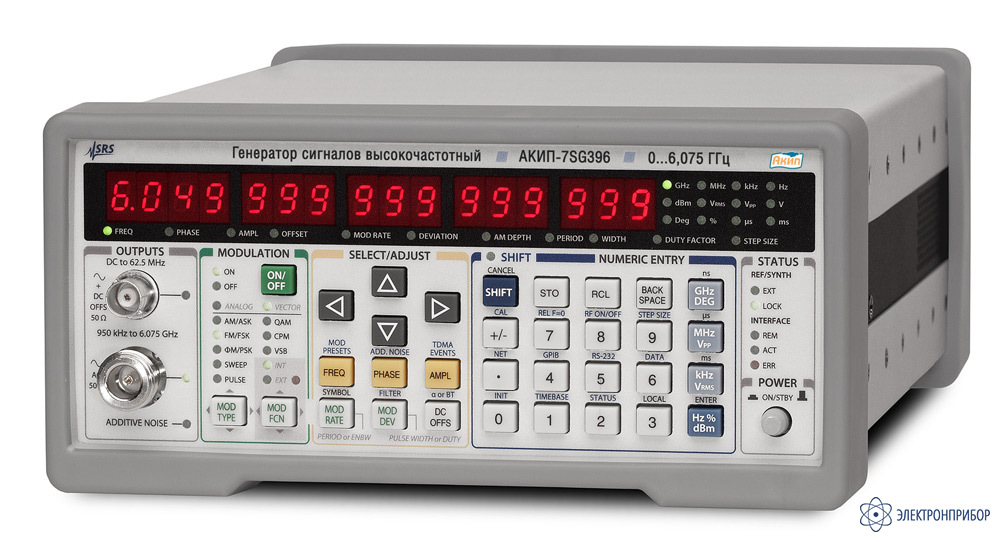

АКИП-7SG396 — генератор ВЧ сигналов векторный

Код товара: 39487
  • 61674-15
    Генератор вч сигналов векторный АКИП-7SG396 Генератор вч сигналов векторный АКИП-7SG396

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61674-15 до 15.09.2025

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора ВЧ сигналов векторного АКИП-7SG396:

    • Частотный диапазон от DC до 6 ГГц;
    • Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
    • Стабильность внутреннего опорного генератора 5 × 10-8/год;
    • Опция: рубидиевый опорный генератор: 1 × 10-9/год;
    • Низкий уровень фазовых шумов;
    • Двойной внутренний генератор модулирующего сигнала
    • Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции;
    • I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал);
    • Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA;
    • Интерфейсы: GPIB, LAN, RS-232.

  • Технические характеристики генератора ВЧ сигналов векторного АКИП-7SG396:

    Параметр Значение
    АКИП-7SG392 АКИП-7SG394 АКИП-7SG396
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон BNC-выход DC ... 62,5 МГц
    Диапазон N-выход 950 кГц ...2,025 ГГц 950 кГц ... 4,05 ГГц 950 кГц ... 6,075 ГГц
    Дискретность установки 1 мкГц
    Скорость перестройки <8 мс
    Стабильность 1 × 10–11 (1 с девиация Аллана)
    Погрешность установки <(10–18 + погрешность опорного генератора) × fC
    BNC-ВЫХОД
    Выходной уровень 0,001 Вскз ... 1 Вскз ; разрешение <1 %
    Смещение ±1,5 В ; разрешение 5 мВ
    Погрешность установки уровня ±5 %
    Гармоники < -40 дБн
    Выходное сопротивление 50 Ом
    N-ВЫХОД
    Выходной уровень 0,7 мкВскз ... 1,5 Вскз 0,7 мкВскз ... 1,5 Вскз (< 3 ГГц) 0,7 мкВскз ... 1,5 Вскз (< 4 ГГц)
    Выходная мощность -110 дБм ... +16,5 дБм;
    разрешение 0,01 дБм    		 -110 дБм ... +16,5 дБм (< 3 ГГц);
    разрешение 0,01 дБм    		 -110 дБм ... +16,5 дБм (< 4 ГГц);
    разрешение 0,01 дБм
    Погрешность установки ±1 дБм
    Выходное сопротивление 50 Ом
    КСВН ≤ 1,6
    СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ
    Фазовый шум При отстройке 10 Гц -80 дБн / Гц
    При отстройке 1 кГц -102 дБн / Гц
    При отстройке 20 кГц -116 дБн / Гц -114 дБн / Гц
    При отстройке 1 МГц -130 дБн / Гц -124 дБн / Гц
    Гармоники несущей < -55 дБн (<+7 дБм, N-тип)
    Негармонические составляющие < -65 дБн при отстройке < 10 кГц
    < -75 дБн при отстройке > 10 кГц
    Паразитная ЧМ 1 Гц (300 Гц ... 3 кГц)
    Паразитная АМ 0,006% (300 Гц ... 3 кГц)
    УСТАНОВКА ФАЗЫ
    Диапазон установки ± 360°
    Дискретность установки 0,01º (DC ... 100 МГц)
    0,1º (100 МГц ... 1 ГГц)
    1,0º (1 ГГц ... 8,1 ГГц)
    ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ
    Тип опорного генератора Стандартный OCXO
    Рубидиевый (опция 04)
    Старение 5 х 10-8/год
    1 х 10-9/год
    Стабильность (0...45 °C) 2 х 10-9
    1 х 10-10
    Выход 10 МГц (задняя панель) Синус, 1,75 Впик-пик, 50 Ом
    Вход 10 МГц Входной уровень: 0,5 ... 4 Впик-пик
    Входной импеданс: 50 Ом
    ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ
    Формы сигналов Синус, пила, треугольник, меандр, импульс, шум
    КНИ –80 дБн (на 20 кГц)
    Частотный диапазон 1 мкГц ... 500 кГц (fC < 62,5 МГц);
    1 мкГц ... 50 кГц (fC > 62,5 МГц);
    разрешение 1 мкГц    		 1 мкГц ... 500 кГц (fC < 93,75 МГц);
    1 мкГц ... 50 кГц (fC < 93,75 МГц);
    разрешение 1 мкГц
    Выход 50 Ом; уровень: ± 1 В ... полная девиация
    АМПЛИТУДНАЯ МОДУЛЯЦИЯ
    Коэффициент АМ 0 ... 100% ( разрешение: 0,1%)
    Ширина полосы модуляции > 100 кГц
    Модуляционное искажение BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц)
    N- тип: <3 % (fC < 62,5 МГц , fM = 1 кГц)
    Источник Внутренний или внешний
    ЧАСТОТНАЯ МОДУЛЯЦИЯ
    Девиация частоты 0,1 Гц ... 32 МГц (в зависимости от fC)
    Ширина полосы модуляции 500 кГц (f C < 62,5 МГц);
    100 кГц (f C < 62,5 МГц)    		 500 кГц (f C < 93,75 МГц);
    100 кГц (f C < 93,75 МГц)
    Модуляционное искажение < -60 дБ (fC = 100 МГц, fM =1 кГц , fD = 50°)
    Источник Внутренний или внешний
    ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
    Отношение уровней импульс / пауза BNC: 70 дБ
    N- тип: 57 дБ (fC ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ fC < 4 ГГц ); 35 дБ (fC ≥ 4 ГГц )
    Время нарастания 20 нс
    Источник Внутренний или внешний
    ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ
    Несущая частота 400 МГц ... 2,025 ГГц 400 MHz ... 4,05 ГГц 400 МГц ... 6,075 ГГц
    I/Q – вход 50 Ом, ± 0,5 В (на задней панели)
    Полоса 300 МГц модулированный ВЧ сигнал
    Смещение I или Q < 500 мкВ
    Подавление несущей > 40 дБн (>35 дБн > 4 ГГц )
    ДВОЙНОЙ ГЕНЕРАТОР МОДУЛИРУЮЩЕГО СИГНАЛА
    Число каналов 2 (I и Q)
    Разрешение ЦАП Двойной, 14 бит на 125 МГц
    Частота среза восстанавливающего фильтра 10 МГц (3-го порядка ФНЧ Бесселя)
    Сигнал произвольной формы Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит
    Источник СПФ Генератор ПСП ( длина последовательности: 2n – 1 (5 < n < 32)
    Генератор кодовых последовательностей (10 бит )
    Цифровые фильтры Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский
    ВЕКТОРНАЯ МОДУЛЯЦИЯ
    Типы модуляции PSK, QAM, FSK, CPM, MSK, ASK, VSB
    Производные PSK PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK
    Производные QAM 4, 16, 32, 64, 256
    Производные FSK 1-бит ... 4-бит с девиацией 0 ... 6 МГц
    Производные ASK 1-бит ... 4-бит
    Производные CPM 1-бит ... 4-бит с индексом модуляции 0 ... 1,0
    Поддерживаемые стандарты GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV
    ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01)
    Выход SMA на задней панели, 50 Ом
    Частотный диапазон Как и основной выход
    Время установления <35 пс (20 % ... 80 %)
    Джиттер fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания)
    fC < 62,5 МГц <10–4 U.I. (1 кГц ... 5 МГц полосы пропускания)
    Выходной уровень 0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В
    Разрешение: 5 мВ; погрешность: ± 5%
    Совместимость ECL, PECL, RSECL, CML, LVDS, NIM
    ГКЧ
    Диапазон частот DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц ; 1900 ... 4100 МГц DC ... 96 МГц ; 89,0625 ... 192,188 МГц ; 178,125 ... 384,375 МГц ; 356,25 МГц ... 768,75 МГц ; 712,5 МГц ... 1537,5 МГц ; 1425 ... 3075 МГц ; 2850 ... 6150 МГц
    Разрешение 0,1 Гц
    Источник Внутренний или внешний
    ОБЩИЕ ДАННЫЕ
    Интерфейсы LAN, GPIB, RS-232
    Габаритные размеры 216 х 89 х 330 мм
    Напряжение питания 90...264 В , 47...63 Гц (90 Вт)
    Масса 4,5 кг
    Опции : Опция 04: рубидиевый опорный генератор ; RM2U-S – одиночный комплект для монтажа в стойку ; RM2U-D – двойной комплект для монтажа в стойку

  • Комплект поставки АКИП-7SG396

    № Наименование Количество
    1 Генератор ВЧ сигналов векторный АКИП-7SG396 1
    2 Сетевой шнур 1
    3 Руководство по эксплуатации 1
