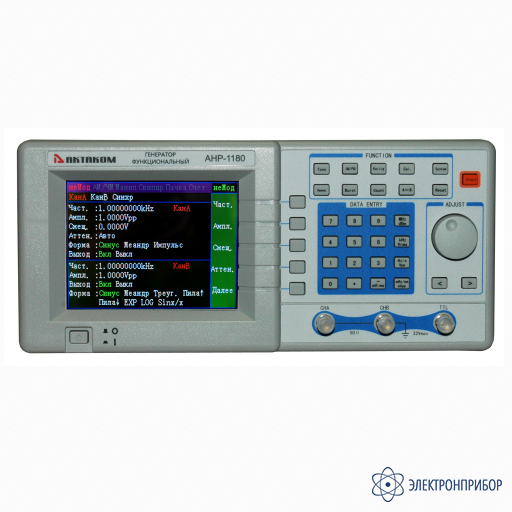

АНР-1180 — генератор функциональный
Код товара: 26351-
-
Гарантия
14 месяцев
-
Госреестр СИ РФ
50632-12 -
Производитель
Назначение прибора АНР-1180:
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Особенности прибора АНР-1180:
- прямой цифровой синтез
- 2 канала
- режим свипирования
- режим выдачи пачек импульсов
- виды модуляции (канал A): амплитудная модуляция, частотная модуляция, частотная манипуляция (2FSK, 4FSK), амплитудная манипуляция (ASK, OSK), фазовая манипуляция (2PSK, 4 PSK)
- источник модуляции: внутренний, внешний
- память (канал А): 10 групп настроек
- выходной импеданс: 50 Ом, высокий
- источник синхронизации: внутренний, внешний (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В)
- встроенный частотомер 100 МГц
- аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ
- дисплей: графический, цветной ЖК TFT 5,7"
- интерфейс USB device, RS-232
- питание: 220 В АС ±10%, 50 Гц±5%
- потребляемая мощность: < 30ВА
- габаритные размеры: 329x283x155 мм
- масса: 5,35 кг
-
-
Технические характеристики прибора АНР-1180:
Параметр Значения Канал А Параметры сигнала: Форма сигнала синус, меандр, импульс, DC Длина записи 4...16000 точек Разрешение по амплитуде 14 бит Дискретизация 400 Мвыб/с Частотные характеристики Частота выходного сигнала 0...80 МГц (синус)
0...40 МГц (меандр)Разерешение 100 мГц Точность установки частоты ± (50 ppm + 1 Гц) Амплитудные характеристики Амплитуда выходного сигнала ≤30 МГц; 2 мВпик...20 Впик (высокий импеданс); 1 мВпик...10 Впик (50 Ом)
от 30 МГц до 40 МГц; 2 мВпик...15 Впик (высокий импеданс); 1 мВпик...7,5 Впик (50 Ом);
> 40 МГц; 2 мВпик...6 Впик (высокий импеданс); 1 мВпик...3 Впик (50 Ом)Шаг установки амплитуды 20 мВпик (для амплитуды >2 В)
2 мВпик (для амплитуды от 0,2 В до 2 В)
0,2 мВпик (для амплитуды <0,2 В)Точность установки амплитуды ± (1%+2мВ) (f=1кГц, >5 мВскз) Неравномерность АЧХ ±5% (<1 МГц)
±1 дБм (1 МГц≤f≤10 МГц)
±2 дБм (10 МГц≤f<140 МГц)Выходной импеданс 50 Ом Смещение Диапазон смещения ±(0...4 Впик/2) (высокий импеданс, < 4 В)
±(0...10 Впик/2) (высокий импеданс, > 4 В)Разрешение 20 мВ Точность ± (1%+10 мВ) Свипирование Тип свипирования по частоте: линейное
по амплитуде: линейноеДиапазон свипирования полный Шаг свипирования равен разрешению Цикл свипирования 0,1 мс…1000 с Направление свипирования вверх, вниз, вверх-вниз Синусоида Коэффициент гармоник -50 дБн в диапазоне DC...1 МГц
-40 дБн в диапазоне 1 МГц…15 МГцОбщие искажения ≤0,5% (20Гц…200 кГц, 20 В пик) Меандр Время нарастания/спада ≤20 нс Скважность 50% Импульс Время нарастания/спада ≤20 нс Скважность 1%...99% Длительность импульса 100 нс...20 с Разрешение 5 нс Амплитудная модуляция Источник модуляции внутренний, внешний Коэффициент модуляции 0...100% Амплитуда внешнего сигнала 2 В пик (-1 В...+1 В) Амплитудная манипуляция Источник модуляции внутренний, внешний Тип ASK, OSK Интервал 0,1 мс...1000 с Частотная модуляция Источник модуляции внутренний, внешний Девиация частоты 0...100 кГц (несущая > 5 МГц) Амплитуда внешнего сигнала 2 В пик (-1 В...+1 В) Частотная манипуляция Источник модуляции внутренний, внешний Тип 2FSK, 4FSK Интервал 0,1 мс...1000 с Фазовая манипуляция Источник модуляции внутренний, внешний Тип 2PSK, 4PSK Фазовый сдвиг 0..360° Разрешение 0,1º Интервал 0,1 мс...1000 с Режим выдачи пачек Режимы непрерывный, одиночный Интервал 0,1 мс...1000 с Частота выдачи пачек <40 кГц Длительность 1...10000 циклов Источник внутренний, внешний Канал В Параметры сигнала Форма сигнала 11 типов Длина записи 4096 точек Разрешение по амплитуде 10 бит Дискретизация 50 Мвыб/с Частотные характеристики Частота выходного сигнала 10 мкГц...5 МГц (синус)
10 мкГц...500 кГц (другие типы)Разрешение 10 мкГц Точность установки частоты ± (50 ppm + 10 мкГц) Амплитудные характеристики Амплитуда выходного сигнала 10 мВпик...20 Впик (высокий импеданс) Шаг установки амплитуды 20 мВпик (> 2 В)
2 мВпик (< 2 В)Выходной импеданс 50 Ом Отношение к каналу А Частота канала В возможность установки частоты канала В как гармоника от канала А Номер гармоники <10 Частотный диапазон < 1 МГц (гармоника = 1)
< 150 кГц (гармоника >1)Фазовый сдвиг между каналами 0...360º Разрешение по фазе 0,1º Режим выдачи пачек Режимы непрерывный, одиночный Диапазон 10 мГц...1 МГц Частота выдачи пачек 40 мГц..500 кГц Длительность 1...65000 циклов Частотомер Частотный диапазон 0,1 Гц…100 МГц Амплитуда Минимальное значение: - 50 мВскз (1 Гц..50 МГц)
- 100 мВскз (50 МГц...100 МГц)
- 150 мВскз (0,1 Гц...1 Гц)
Время счета 10 мс...10 с Диапазон 1...4290000000 -
Комплект поставки АНР-1180
№ Наименование Количество 1. Прибор 1 2. Шнур питания 1 3. Измерительный кабель 1 4. Кабель USB 1 5. Кабель BNC 1 6. Руководство по эксплуатации 1
