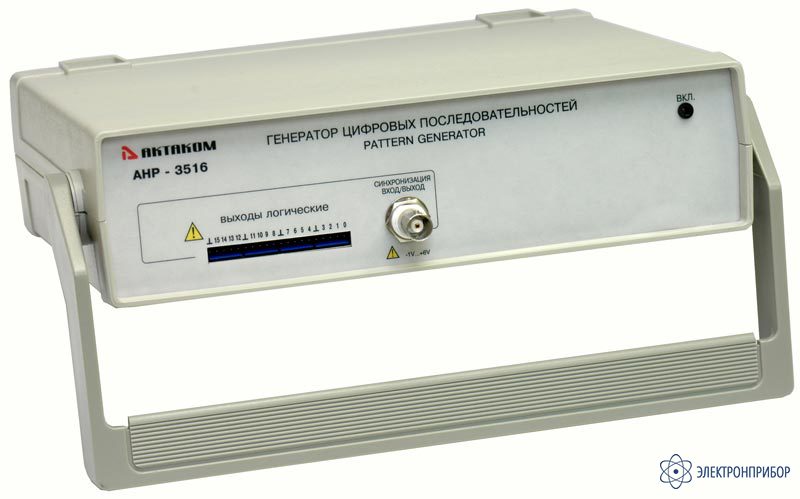

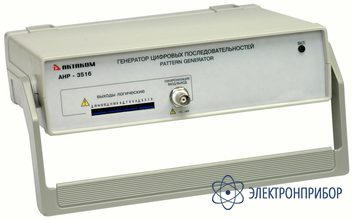

АНР-3516 — usb генератор цифровых последовательностей

Код товара: 21162

    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение генератора АНР-3516:

    16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств.

  • Технические характеристики генератора АНР-3516:

    • 16 цифровых каналов;
    • Длина памяти на канал 256 кбит;
    • Частота внутреннего тактирования 2 Гц...100 МГц;
    • Частота внешнего тактирования до 50 МГц;
    • Амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ;
    • Требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ;
    • Внешняя синхронизация;
    • Запуск внешних устройств;
    • Предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В;
    • Регулируемые пороги срабатывания при внешней синхронизации/тактировании;
    • Питание +6 В / ~220 В / 50 Гц, 15 Вт;
    • Интерфейс USB 1.1;
    • Габаритные размеры 260x210x70 мм;
    • Масса не более 2 кг.

    Стандартная версия программного обеспечения AHP-3516-SW обеспечивает следующие функции :

    • Возможность редактирования цифрограмм графическим и табличным способами;
    • Возможность заполнения цифрограммы аналоговыми формами;
    • Возможность работы с блоками данных;
    • Работа в режиме счетчика;
    • Работа в режиме генератора псевдослучайной последовательности;
    • Работа в пошаговом режиме;
    • Управление синхронизацией и тактированием;
    • Управление выходным напряжением и порогами срабатывания;
    • Управление частотой дискретизации;
    • Сохранение цифрограммы в файл и чтение цифрограммы из файла;
    • Установка цветовой схемы;
    • Печать текущих изображений;
    • Изменение названия любого канала на пользовательское.

  • Комплект поставки АНР-3516

    № Наименование Количество
    1. Прибор 1
    2. Блок питания 1
    3. USB кабель для соединения с ПК 1
    4. Набор соединительных проводов 1
    5. Краткое руководство по установке и паспорт 1
    6. Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск) 1

  • Дополнительная комплектация АНР-3516
