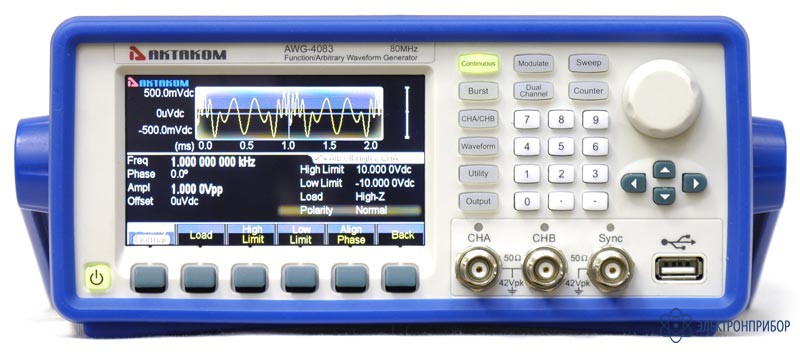

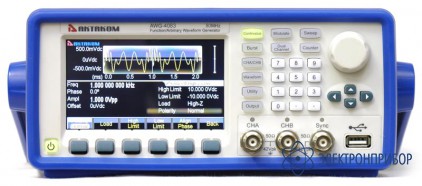

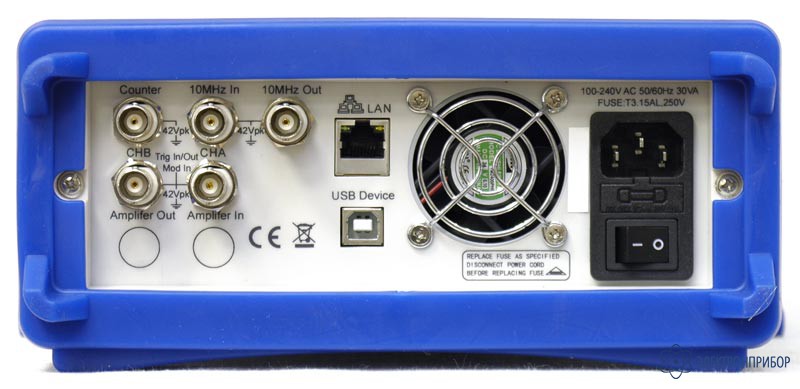

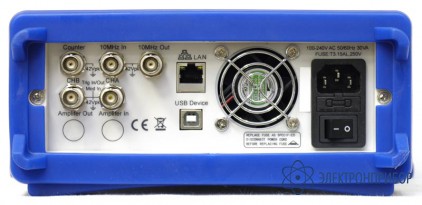

AWG-4083 — генератор сигналов специальной формы
Код товара: 37119-
-
Гарантия
1 год
-
Производитель
Описание:
Генератор сигналов специальной формы АКТАКОМ AWG-4083 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов АКТАКОМ AWG-4083 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Благодаря наличию интерфейсов USB и LAN генератором сигналов АКТАКОМ AWG-4083 можно управлять дистанционно. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ AWG-4083 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.
-
-
Технические характеристики:
Характеристика Значение Максимальная выходная частота 80 МГц
Количество каналов 2 Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
137 типов специальной формыГенерация гармоник 2...50 Частотные характеристики Диапазон синусоидальный
сигнал1 мкГц ~ 80МГц прямоугольный сигнал 1 мкГц ~ 60 МГц импульсный сигнал 1 мкГц ~ 60 МГц пилообразный и треугольный сигнал 1 мкГц ~ 5 МГц Встроенные формы Количество точек участвующих в формировании сигнала 16 384 Вертикальное разрешение 14 бит Частота дискретизации 500 Мвыб/сек Разрешение по частоте 1 мкГц, 12 разрядов Точность установки (18°C ~ 28°C) 2 ppm Синусоидальный сигнал Коэффициент гармоник <-60 дБн (DC-10 МГц)
<-55 дБн (10 МГц - 80 МГц)Общие гармонические искажения <0.1% Прямоугольный сигнал Время нарастания/спада ≤ 8 нс Выброс ≤ 5 % Коэф.заполнения 0,1% ~ 99,9% (мин. длительность 10 нс) Треугольный сигнал Симмметрия 0 ~ 100% Импульсный сигнал Длительность 10 нс ~ 99999 с Время нарастания/спада ≥ 8 нс Пользовательская (произвольная) форма Количество точек участвующих в формировании сигнала от 6 до 1 М точек Вертикальное разрешение 14 бит Частота дискретизации 1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек Амплитуда:
Амплитуда (50 Ом) 1 мВп-п -10 Вп-п Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п Вертикальное разрешение 1 мВп-п или 3 бит Точность ±(1 %+2 мВп-п) Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) ±0.2 дБ (<5 МГц)
±0.3 дБ (5 МГц ~ 20 МГц)
±0.5 дБ (20 МГц ~ 120 МГц)
±1.0 дБ (≥ 120 МГц)DC смещение:
Диапазон (DC) ±5 В (50 Ом)
±10 В (высокий импеданс)Погрешность ± (1%+2 мВ+0,5% ампл.)
Разрешение 0,1 мВdc ~ 2 мВdc AM Модуляция:
Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц) Коэффициент модуляции 0% ~ 120% ЧМ Модуляция :
Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) ФМ Модуляция :
Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) Девиация 0 ~ 360° Частотная, фазовая и амплитудная манипуляция
Тип FSK, 3FSK, 4FSK - частотная
PSK, QPSK - фазовая
ASK, OSK - амплитуднаяНесущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний/Внешний Частота скачка 1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK) Диапазон 1 мГц ~ 1 МГц SUM модуляция:
Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц) Коэффициент модуляции 0% ~ 100% ШИМ модуляция:
Частота 1 мГц ~ 100 кГц Несущая импульсный Источник Внутренний/Внешний Девиация 0% ~ 99% Режим свипирования (качания):
Время свипирования 10 мс ~ 300 с Закон линейный/логарифмический Направление Вверх/Вниз Время задержки, шага 0 ~ 300 с Источник запуска Ручной, внешний, внутренний Режим пачек импульсов:
Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) Период 1 мкс ~ 500 с Тип Количество импульсов: 1 ~ 1 000 000 Начальная/Конечная фаза 0° ~ 360° Источник запуска Ручной, внешний, внутренний Вход запуска и модуляции:
Уровень TTL Входной импеданс > 10 К номинальный Тип разъема BNC Выход синхроимпульса (Sync ):
Уровень TTL Длительность < 20 нс (типичное) Входной импеданс 50 Ом (типичное) Тип разъема BNC Частотомер:
Частотный диапазон Один канал: 100 мГц ~ 350 МГц Разрешение по частоте 7 разрядов/с Длительность импульса и коэффициент заполнения 100 нс ~ 20 с Измерение коэф.заполнения 1% ~ 99% Основные характеристики:
Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272 Питание 100~240 В АСскз，45~65 Гц Интерфейс USB устройство, USB host, LAN Потребляемая мощность не более 30 Вт Рабочая температура 0°C...40°C Габаритные размеры 322 х 256 х 102 мм Вес 3 кг
