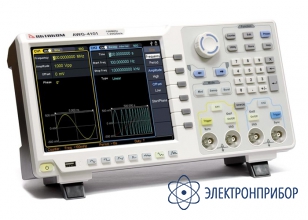

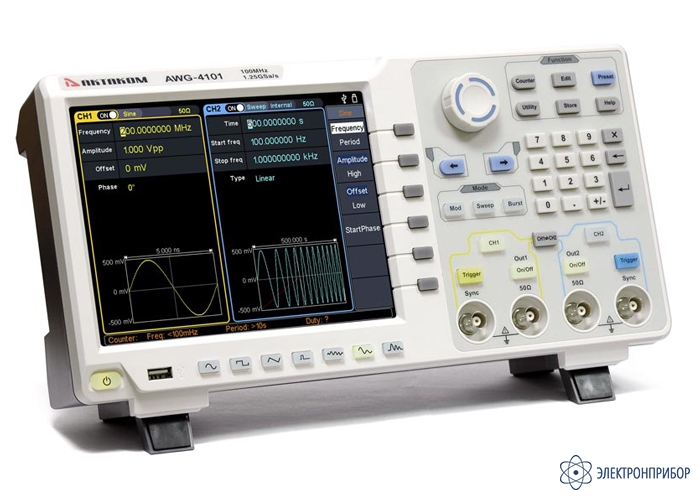

AWG-4101 — генератор сигналов специальной формы
Код товара: 58180-
-
Гарантия
1 год
-
Производитель
Особенности генератора сигналов специальной формы AWG-4101:
- Технология цифрового синтеза;
- Максимальная частота генерации до 100 МГц;
- Высокая стабильность опорного генератора 1 ppm;
- Наилучшее разрешение по частоте 1 мкГц;
- Разрешение по вертикали 14 бит;
- Низкий уровень фазовых шумов -110 дБн/Гц;
- Максимальная длина точек, участвующих в формировании сигнала до 1 М;
- 152 встроенные формы сигналов, распределенных по 6 группам;
- Формирование сигналов произвольной формы;
- Широкий спектр встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM;
- Функция свипирования и пакетный режим;
- Встроенный генератор гармоник до 16 порядка;
- 7-ми разрядный частотомер с диапазоном от 100 мГц до 200 МГц;
- Поддержка управления SCPI-командами и LabVIEW.
-
-
Технические характеристики генератора сигналов специальной формы AWG-4101:
Параметр Значение Максимальная выходная частота 100 МГц Количество каналов 2 Частота дискретизации 1,25 Гвыб/сек Вертикальное разрешение 14 бит Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
Встроенные специальной формы 152 типа
Произвольная форма
ГармоникиЧастотные характеристики Диапазон синусоидальный сигнал 1 мкГц ... 100 МГц прямоугольный сигнал 1 мкГц ... 40 МГц импульсный сигнал 1 мкГц ... 25 МГц пилообразный сигнал 1 мкГц ... 5 МГц гармоники 1 мкГц ... 50 МГц белый шум 120 МГц (-3 дБ, тип.) встроенные формы 1 мкГц ... 15 МГц произвооьная форма 1 мкГц ... 50 МГц Разрешение по частоте 1 мкГц Точность установки (18°C ... 28°C) ±1 ppm Синусоидальный сигнал Коэффициент гармоник ≤-65 дБн (DC ~ 1 МГц)
≤-60 дБн (>1 МГц ~ 10 МГц)
≤-50 дБн (>10 МГц ~ 120 МГц)
≤-45 дБн (>120 МГц)Общие гармонические искажения <0.05% (10 Гц ~ 20 кГц, 1 Вп-п) Негармонические искажения (типичное, 0 дБм) <-70 дБн (DC ~ 10 МГц)
<-70 дБн + 6 дБ/октава (> 10 МГц)Фазовый шум (типичное, 0 дБм) -110 дБн/Гц @ 10 кГц (10 МГц) Прямоугольный сигнал Время нарастания / спада ≤ 5 нс Выброс ≤ 3 % Коэффициент заполнения 50% Джиттер (скз) 300 пс + 100 ppm Треугольный сигнал Симмметрия 0 ... 100% Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) ≤1% Импульсный сигнал Длительность 12 нс ... 996875 с Время нарастания / спада ≤ 7 нс Выброс <3% Джиттер (скз) 300 пс + 100 ppm Гармоники Порядок гармоник ≤ 16 Тип гармоники четная, нечетная, все, пользовательская Амплитуда / Фаза может задаваться для каждой гармоники Пользовательская (произвольная) форма Количество точек, участвующих в формировании сигнала 2...1 М точек Вертикальное разрешение 14 бит Время нарастания / спада <7 нс Джиттер (скз) 3 нс Амплитуда Амплитуда (50 Ом) 1 мВп-п -10 Вп-п (≤ 40 МГц)
1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц)
1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц)
1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п (≤ 40 МГц)
2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц)
2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц)
2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)Вертикальное разрешение 1 мВп-п или 4 разряда Точность (1 кГц, синус, DC смещение = 0) ±(1 %+1 мВп-п) DC смещение Диапазон (DC) ±5 Впик - амплитуда Впп/2 (50 Ом)
±10 Впик - амплитуда Впп/2 (высокий импеданс)Погрешность ±(1% + 1 мВ + амплитуда Впп *0,5%) Разрешение 1 мВп-п или 4 разряда Модуляция Тип модуляции АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн) AM Модуляция Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC) Источник Внутренний / Внешний Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы Коэффициент модуляции 0% ... 100% Частота модуляции 2 мГц ... 100 кГц ЧМ Модуляция Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний / Внешний Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы Частота модуляции 2 мГц ... 100 кГц ФМ Модуляция Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний / Внешний Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы Девиация 0 ... 180° Частота модуляции 2 мГц ... 100 кГц Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн) Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний / Внешний Форма модулирующего сигнала меандр (50% скважность) Частота переключения ЧМн 2 мГц ... 1 МГц Фазовая манипуляция (ФМн, бинарная ФМн) Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн) Форма модулирующего сигнала меандр (50% скважность) Частота переключения 2 мГц ... 1 МГц Амплитудная манипуляция (АМн, ОМн) Несущая синус, прямоугольный, пила, специальной (кроме DC) Источник Внутренний / Внешний (АМн); Внутренний (ОМн) Форма модулирующего сигнала меандр (50% скважность) Частота переключения 2 мГц ... 1 МГц ШИМ модуляция Несущая импульсный Источник Внутренний / Внешний Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы Девиация 0%... 100% Частота модуляции 2 мГц ... 100 кГц Режим свипирования Тип свипирования по частоте Интервал свипирования 1 мс ... 500 с ± 1% Закон линейный / логарифмический Источник запуска Ручной, внешний, внутренний Режим пачек импульсов Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) Период 10 нс ... 500 с Количество импульсов 1 ... 50000 Источник запуска внешний Частотомер Частотный диапазон 100 мГц ... 350 МГц Разрешение по частоте 7 разрядов Измеряемые параметры частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса Основные характеристики Тип дисплея Сенсорный, ЖК, 8", 800 х 600 Интерфейс USB device, USB host, LAN Входы / Выходы Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора Питание 100...240 В АС скз, 45...65 Гц Рабочая температура 0...40 °C Габаритные размеры 340 x 177 x 90 мм Масса 2,5 кг -

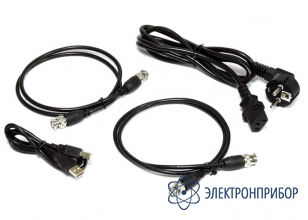

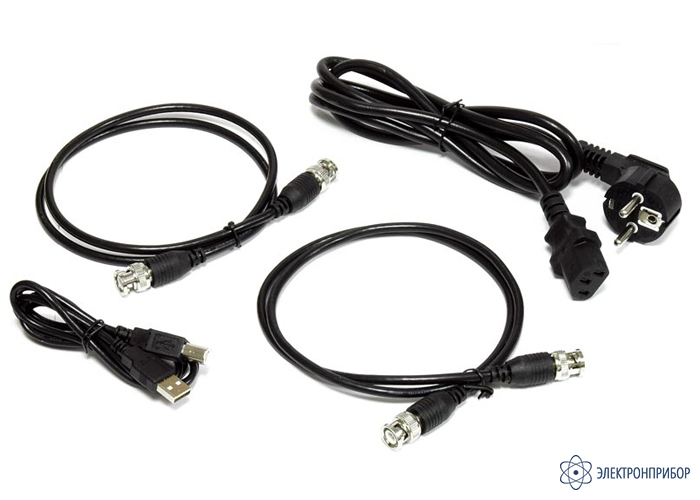

Комплект поставки AWG-4101
№ Наименование Количество 1 Генератор сигналов специальной формы AWG-4101 1 2 Кабель питания 1 3 Кабель USB 1 4 Кабель BNC 1
