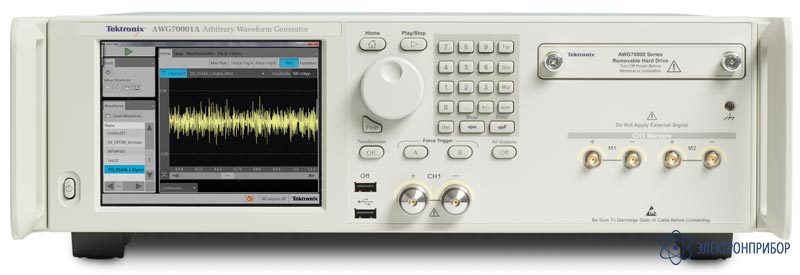

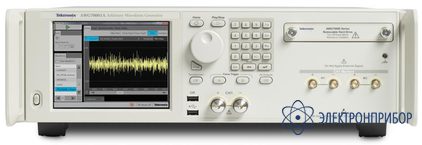

AWG70002A — генератор сигналов произвольной формы

Код товара: 35998
  • 55588-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55588-13 до 20.11.2018

    • Производитель

      Tektronix, США

    Особенности генератора сигналов произвольной формы AWG70002A

    • Полное решение для генерации широкополосных РЧ сигналов в одном корпусе. Прямая генерация широкополосных сигналов с несущей до 20 ГГц без необходимости внешнего преобразования с повышением частоты.
    • Моделирование реальных аналоговых искажений высокоскоростных потоков цифровых данных. Моделирование искажений сигналов, передаваемых со скоростями до 12,5 ГБ/с.
    • Генерация РЧ сигналов с высокой точностью. Динамический диапазон, свободный от паразитных составляющих более -80 дБн.
    • Создание модулирующих сигналов для высокоскоростных оптических каналов связи с высоким вертикальным разрешением для получения сигналов со сложными типами модуляции высокого порядка. Разрешение по вертикали 10 бит при частоте дискретизации 50 Гвыб./с.
    • Создание сценариев длинных сигналов без построения сложных последовательностей. Память объемом до 16 Гвыб. позволяет воспроизводить данные с частотой дискретизации 50 Гвыб./с в течение 320 мс.
    • Синхронизация нескольких приборов для получения многоканальной высокоскоростной системы создания сигналов произвольной формы.
    • Полнофункциональная работа без внешнего ПК. Встроенный дисплей и наличие кнопок управления позволяет быстро выбирать, редактировать и воспроизводить сигналы непосредственно с передней панели генератора.
    • Моделирование реальных условий путем воспроизведения захваченных сигналов. Сигналы, захваченные осциллографами и анализаторами спектра реального времени можно воспроизводить, редактировать или передискретизировать на генераторе сигналов произвольной формы.
    • Плавный переход от моделирования к реальной среде тестирования. Импорт векторных сигналов из программных приложений сторонних производителей, например, MATLAB.

    Области применения генератора сигналов произвольной формы AWG70002A

    • Создание широкополосных РЧ/СВЧ сигналов для систем связи и электронного оборудования оборонного назначения. Выходные широкополосные РЧ сигналы с частотами до 20 ГГц.
    • Тестирование на соответствие стандарту высокоскоростных шин и полупроводниковых приборов. Тестирование приемников в предельных режимах с применением широкого выбора искажений сигнала.
    • Исследование устройств на основе когерентной оптики. Генерация модулирующих сигналов для высокоскоростной передачи данных с использованием видов модуляции высоких порядков.
    • Передовые исследования в области электроники, физики и химии. Быстродействующий источник сигнала с малым джиттером для создания специальных аналоговых сигналов, импульсов с крутыми фронтами, потоков данных и тактовых частот.

  • Технические характеристики генератора сигналов произвольной формы AWG70002A

    Параметр Значение
    Частотные характеристики
    Выходная эффективная частота (частота дискретизации) 10 ГГц
    Временные характеристики
    Скорость передачи (ном.) 6,25 Гбит/с
    Время нарастания/спада (тип.) < 22 пс
    Характеристики амплитуды выходного сигнала:
    Диапазон (типичное значение)
    Разрешение (типичное значение)
    Погрешность (типичное значение)
    От 500 мВразмах до 1 Вразмах
    1,0 мВ
    ±(2 % амплитуды + 1 мВ)
    Характеристики искажений на выходе
    Гармонические искажения
    Уровень второй гармоники для частоты выходного сигнала:
    диапазон частот
    < 2 ГГц
    2-6 ГГц
    > 6 ГГц

    < -60 дБн
    < -50 дБн
    < -42 дБн
    Уровень третьей гармоники для частоты выходного сигнала:
    диапазон частот
    < 1 ГГц
    1-2 ГГц
    > 2 ГГц

    < -60 дБн
    < -50 дБн
    < -40 дБн
    Эффективное число битов
    (ENOB)    		 5,6 бит на частоте 9,99 ГГц
    Характеристики синхронизации каналов
    Сдвиг фаз между каналами ±5 пс
    Регулировка сдвига фаз по выходу
    Диапазон от -100 до 100 пс
    Разрешение 500 фс
    Погрешность ±5 пс
    Внутриканальный сдвиг < 5 пс
    Характеристики аппаратной части
    Количество аналоговых выходов 2 канала
    Выходной разъем Универсальная система разъемов Aeroflex/Weinschel Planar Crown с адаптером SMA (гнездо)
    Полное выходное сопротивление 50 Ом
    Длина кривой сигнала Standard (Стандарт): до 2 Гвыб.
    С увеличенной памятью: до 8 Гвыб.
    Условия эксплуатации
    Температура
    При работе
    При хранении
    от 0 до +50 ºC
    от -20 до +60 ºC
    Влажность при работе относительная влажность от 5 до 90 % при температуре до 30 °C
    относительная влажность от 5 до 45 % при температуре от 30 до 50 °C
    без конденсации
    Влажность при хранении относительная влажность от 5 до 90 % при температуре до 30 °C
    относительная влажность от 5 до 45 % при температуре от 30 до 60 °C
    без конденсации
    Высота над уровнем моря при работе до 3000 м
    на высоте более 1500 м над уровнем моря максимальная рабочая температура снижается на 1 °C на каждые 300 м
    Высота над уровнем моря при хранении до 12 000 м

  • Комплект поставки AWG70002A

    № Наименование Количество
    1. Генератор сигналов произвольной формы AWG70002A 225 1
