Генераторы импульсов и сигналов

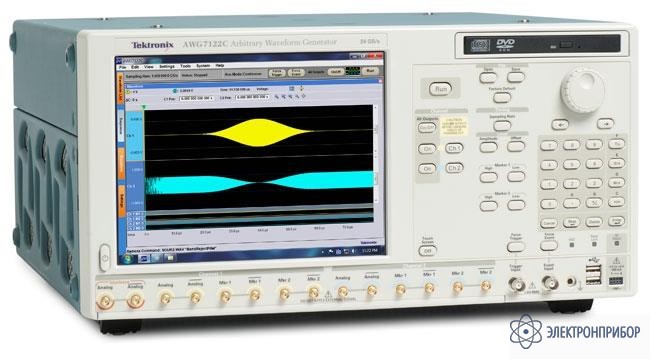

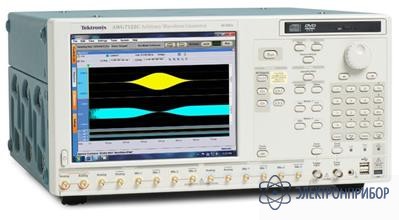

AWG7082C — генератор сигналов произвольной формы
Код товара: 30557-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
52081-12 до 14.12.2017
-
Производитель
Назначение генератора сигналов произвольной формы AWG7082C.
Генератор сигналов произвольной формы AWG7082C – самый быстрый, мощный и многофункциональный источник сигналов, удовлетворяет требованиям высокоскоростных последовательных потоков передачи данных и решению задач тестирования широкополосных цифровых радиосигналов.
Особенности генератора сигналов произвольной формы AWG7082C:
- широкая полоса частот модуляции радиочастотных (РЧ) и сверхвысокочастотных (СВЧ) сигналов
- генерирование сложных широкополосных сигналов в диапазоне частот до 9,6 ГГц
- генерирование сигналов с шириной полосы модуляции до 3,5 ГГц (по уровню –1 дБ)
- cоздание последовательностей и подпоследовательностей сигналов
- возможность создания бесконечных циклов сигналов, переходов и условных ветвлений
- расширенные возможности по моделированию характеристик реальных сигналов
- возможность динамических переходов
- создание сложных сигналов с откликом на изменение внешних условий
- разрешение по вертикали до 10 бит
- генерирование сигналов частотой до 1 ГГц с динамическим диапазоном без паразитных составляющих 54 дБн
- глубокая память
- позволяет создавать длинные сложные последовательности сигналов
- интуитивно понятный пользовательский интерфейс сокращает время тестирования
- встроенный компьютер поддерживает работу в локальной сети и оборудован приводом DVD, съемным жестким диском, портами LA, eSATA и USB
- воспроизведение сигналов, захваченных осциллографами и анализаторами спектра реального времени, в том числе с добавлением предыскажений
- импорт сигналов из программных приложений сторонних производителей, например MathCAD, MATLAB, Excel и др.
Области применения генератора сигналов произвольной формы AWG7082C:
- широкополосные РЧ/СВЧ сигналы для систем связи и электронной аппаратуры военного назначения
- прямой широкополосный выход РЧ/СВЧ несущей с частотой до 9,6 ГГц
- высокоскоростные последовательные шины
- скорость передачи для комбинированных последовательных потоков данных до 6 Гбит/с (четырёхкратная передискретизация, с чередованием)
- любые профили многоуровневых сигналов для параметрического контроля временных параметров(джиттера) без внешних сумматоров мощности
- разработка и тестирование систем со смешанными сигналами
- 2 аналоговых канала плюс 4 маркерных выхода
- высокоскоростные источники данных/импульсов или тактовой частоты с малым джиттером
- реальные, идеальные или искаженные сигналы синхронное формирование любых комбинаций искажений сигнала
-
-
Технические характеристики генератора сигналов произвольной формы AWG7082C
Параметр Нормальный выход: с усилителем Прямой выход: без усилителя Широкая полоса: прямой выход ЦАП Частотные характеристикиЦифро-аналоговый преобразователь Частота дискретизации (ном.)
от 10 Мвыб./с до 8 Гвыб./с (2 канала) Разрешение (ном.)
10 бит (без маркеров) или 8 бит (с маркерами) Спад частотной характеристики Sin (x)/x по уровню −1 дБ
2,0 ГГц по уровню −3 дБ
3,5 ГГц Выходные частотные характеристики Выходная эффективная частота Fmax определяется как «Частота дискретизации/Коэффициент передискретизации» или «Частота дискретизации /2,5» Fmax
3,2 ГГц Эффективное время переключения частоты (Ts) 8 нс Полоса модуляции Полоса модуляции определяется как комбинация спада частотной характеристики Sin (x)/x и полосы времени нарастания, совместно скорректированных по уровню <1 дБ внешним измерением и калибровкой в соответствующем частотном диапазоне по уровню −1 дБ (тип.)
до 420 МГц до 1,4 ГГц до 1,9 ГГц по уровню −3 дБ (тип.)
до 740 МГц до 2,5 ГГц до 3,2 ГГц Выходные амплитудные характеристики Амплитуда Уровни амплитуды измеряются на несимметричных выходах при использовании дифференциальных выходов (обоих) уровень амплитуды будет на 3 дБм выше диапазон (ном.)
от −22 до 10 дБм от −22 до 4 дБм от −2 до 4 дБм разрешение (ном.)
0,01 дБ погрешность
±0,3 дБ (на уровне −2 дБм, без смещения) Неравномерность выходной характеристики Математически корректируется по параметрам спада частотной характеристики по закону Sin (x)/x, не корректируется методами внешней калибровки Неравномерность (тип.)
±1,0 дБ (от 50 МГц до 3,2 ГГц) Временные характеристикиПараметры передачи данных Скорость передачи данных Скорость потока цифровых данных определяется как «Частота дискретизации/(4 точки на цикл)», что позволяет генерировать любые искажения Скорость передачи (ном.)
2 Гбит/с Характеристики времени нарастания/спада Время нарастания/спада Время нарастания/спада измеряется по уровням 20% и 80% и составляет 0,75 от отраслевого стандарта,определяемого по уровням 10% и 90% Tr/Tf
350 пс 75 пс 35 пс Полоса времени нарастания Полоса, рассчитанная по параметрам времени нарастания (0,26/Tr, предполагаемый гауссов переход) на выходе аналоговой схемы с учетом кабелей полоса Tr по уровню −1 дБ (тип.)
430 МГц 2,0 ГГц 4,3 ГГц полоса Tr по уровню −3 дБ (тип.
750 МГц 3,5 ГГц 7,5 ГГц Фильтр нижних частот фильтр Бесселя, 50 МГц и 200 МГц Выходные амплитудные характеристики Амплитуда Уровни амплитуды измеряются между (+) и (−) дифференциальных выходов, для несимметричных выходов уровень амплитуды будет составлять половину от указанных ниже величин диапазон (ном.)
от 100 мВп-п до 4,0 Вп-п от 100 мВп-п до 2,0 Вп-п от 1,0 Вп-п до 2,0 Вп-п разрешение (ном.)
1,0 мВ погрешность
±(3% от амплитуды ±2 мВ) на уровне 0,5 В, без смещения Смещение диапазон (ном.)
±0,5 В разрешение (ном.)
1,0 мВ погрешность
±(2,0% от смещения ±10 мВ) на минимальной амплитуде Условия окружающей среды генератора сигналов произвольной формы AWG7082C
Параметр Значение Температура рабочая
от +10 до +40°C при хранении
от −20 до +60°C Относительная влажность рабочая
от 5 до 80% при темп. до +30°C, от 5 до 45% при темп. от +30 до +50°C при хранении
от 5 до 90% при темп. до +30°C от 5 до 45% при темп. от +30 до +50°C Высота над уровнем моря рабочая
до 3048 м при хранении
до 12192 м Вибрация Синусоидальная вибрация рабочая
0,33 мм (пик-пик) постоянного смещения, от 5 до 55 Гц при хранении
н/д Вибрация случайного характера рабочая
0,27g СКЗ, от 5 до 500 Гц, 10 минут на ось при хранении
2,28g СКЗ, от 5 до 500 Гц, 10 минут на ось Механические удары рабочие условия
Полусинусоидальные импульсы, 30 g пик., длительность 11 мс, по 3 удара в направлении каждой оси при хранении
Полусинусоидальные импульсы, 10 g пик., длительность 11 мс, по 3 удара в направлении каждой оси Нормативные документы Класс безопасности
UL61010-1, CAN/CSA-22.2, No.61010-1-04, EN61010-1, IEC61010-1 Уровень излучения
EN 55011 (Класс A), IEC61000-3-2, IEC61000-3-3 Помехоустойчивость
IEC61326, IEC61000-4-2/3/4/5/6/8/11 Физические характеристики генератора сигналов произвольной формы AWG7082C
Параметр Значение Габаритные размеры, мм 500x465x2450 Масса, кг нетто 19 брутто 28 Зазоры для охлаждения, см Сверху и снизу 2 Сбоку 15 Сзади 7,5 Питание прибора Напряжение 100…240 В, 47…63 Гц Потребляемая мощность 450 Вт -
Комплект поставки AWG7082C
№ Наименование Количество 1. USB мышь 1 2. Генератор сигналов AWG7082С 1 3. Кабель питания 1 4. Компакт-диск с документацией 1 5. Компакт-диск с программным обеспечением и руководством 1 6. Компактная USB клавиатура 1 7. Комплект кабелей для выходов постоянного напряжения 1 8. Краткое руководство пользователя 1 9. Крышка передней панели 1 10. Оконечная нагрузка SMA 50 Ом 3 11. Регистрационная карта 1 12. Сертификат калибровки 1 13. Стилус для сенсорного экрана 2 14. Сумка с принадлежностями 1 -
