Генераторы импульсов и сигналов

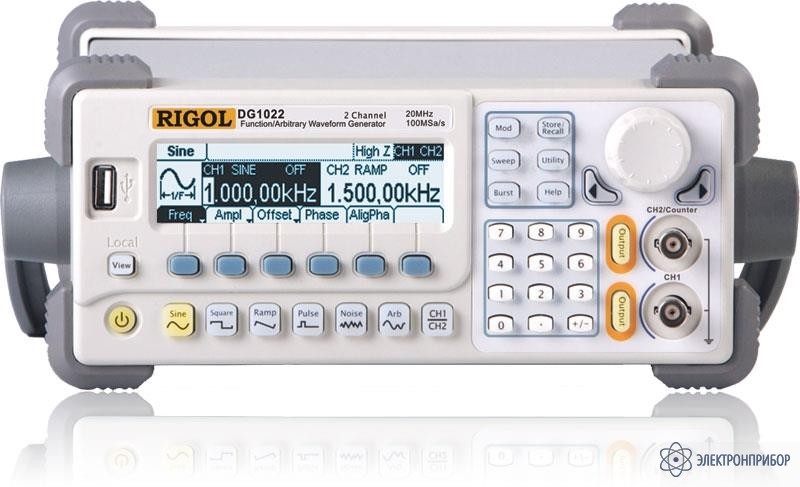

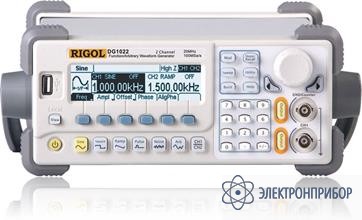

DG1022A — цифровой генератор

Код товара: 28027
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      56011-13

    • Производитель

      RIGOL, Китай

    Функции цифрового генератора DG1022A:

    Универсальный генератор сигналов Rigol DG1022AA - двухканальный генератор сигналов произвольной формы с формированием сигнала методом прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.

    Универсальные генераторы cигналов RIGOL используются при исследованиях, сервисных работах, для настройки и испытаний, а также в учебных заведениях для образовательных целей.

    Особенности цифрового генератора DG1022A:

    • Формирование сигнала методом прямого цифрового синтеза (DDS)
    • Два независимых выходных канала
    • Максимальная частота выходного сигнала: 20MHz
    • Разрешение 1 мкГц
    • 5 стандартных форм сигнала: синус, меандр, пилообразный, импульсный, шумовой и 48 сохраненных в памяти произвольных форм сигналов
    • Разрешение по вертикали 14bit, частота дискретизация 100MHz
    • Длина памяти формы сигнала 4K точек
    • Внешний эталонный (опорный) входной сигнал частотой 10 МГц
    • Режимы модуляции: АМ, ФМ, ЧМ, ИМ, свипирование, пакетный режим
    • Расширенный набор входов и выходов: вход внешней модуляции, вход эталонной частоты (10MHz), вход внешней синхронизации, выход сигнала, выход канала синхронизации
    • Встроенный высокоточный частотомер
    • USB Host/Device интерфейс, поддержка флэш дисков
    • Многоязычный интерфейс, встроенная система подсказок

    Преимущества и область применения цифрового генератора DG1022A:

    Генератор сигналов произвольной формы Rigol DG1022A построен на основе расширенной технологии прямого цифрового синтеза, что обеспечивает высокое качество генерируемых сигналов с низким уровнем искажений.

    Rigol DG1022A имеет простую и удобную в использовании переднюю панель управления. Удобное расположения кнопок, отображение вида генерируемого сигнала на экране, наличие универсальных разъемов, встроенные подсказки и справочная система значительно упрощают работу с прибором.

    Генератор полностью совместим со всеми цифровыми осциллографами Rigol, может записывать и воспроизводить любую форму сигналов, полученных с помощью осциллографов Rigol.

    Генератор может быть использован инженерами лабораторий электроники, на производстве, в обучающем процессе или в научных исследованиях.

  • Технические характеристики цифрового генератора DG1022A:

    • Формирование сигнала методом прямого цифрового синтеза (DDS)
    • Два независимых выходных канала
    • Максимальная частота выходного сигнала: 20MHz
    • Разрешение 1 мкГц
    • 5 стандартных форм сигнала: синус, меандр, пилообразный, импульсный, шумовой и 48 сохраненных в памяти произвольных форм сигналов
    • Разрешение по вертикали 14bit, частота дискретизация 100MHz
    • Длина памяти формы сигнала 4K точек
    • Внешний эталонный (опорный) входной сигнал частотой 10 МГц
    • Режимы модуляции: АМ, ФМ, ЧМ, ИМ, свипирование, пакетный режим
    • Расширенный набор входов и выходов: вход внешней модуляции, вход эталонной частоты (10MHz), вход внешней синхронизации, выход сигнала, выход канала синхронизации
    • Встроенный высокоточный частотомер
    • USB Host/Device интерфейс, поддержка флэш дисков
    • Многоязычный интерфейс, встроенная система подсказок
    • Габариты: 288x232x108 (мм).
    • Вес 2.7 кг.
  • Комплект поставки DG1022A

    Наименование Количество
    1. Цифровой генератор DG1022A 1
    2. Диск с инструкцией пользователя и ПО 1
    3. Кабель питания 1
    4. Кабель с BNC-коннектором 1
    5. Форма для калибровки, гарантия и руководство пользователя 1
  • Дополнительная комплектация DG1022A
