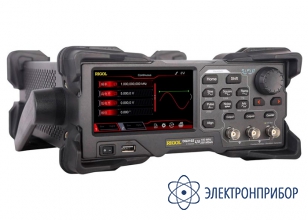

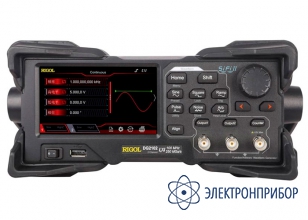

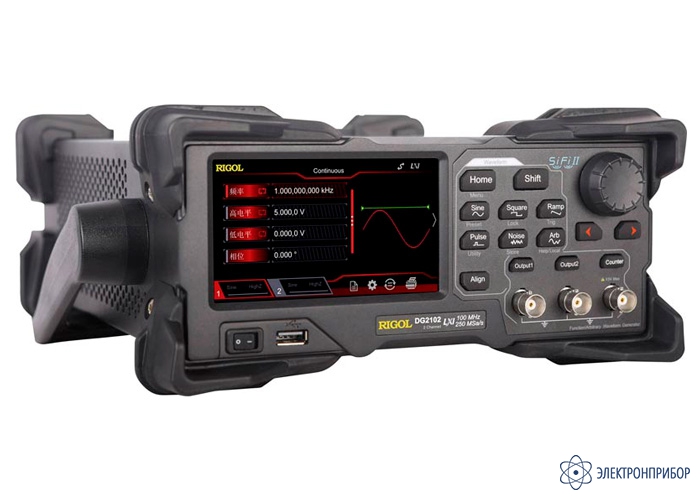

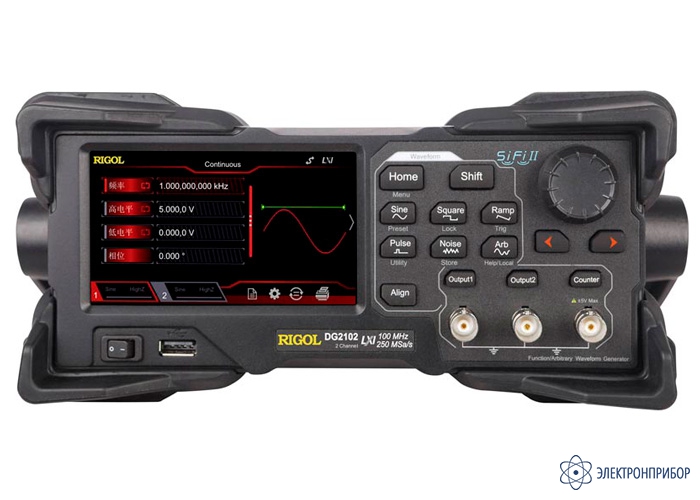

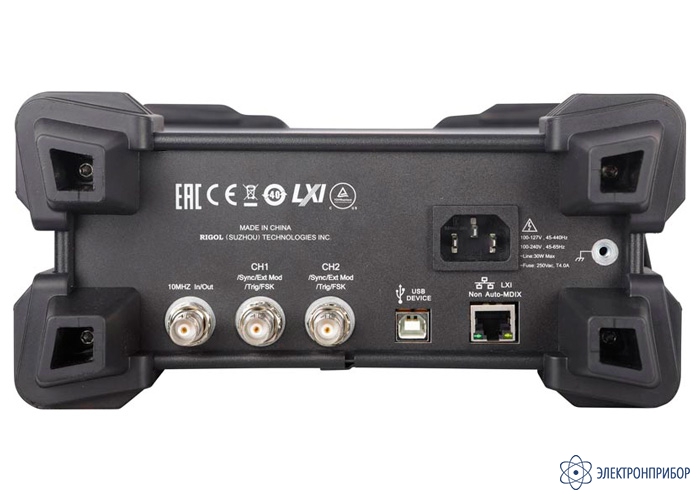

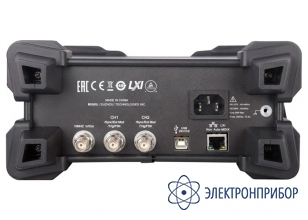

DG2072 — универсальный генератор сигналов
Код товара: 60939-
4-6 дней
-
Гарантия
3 года
-
Производитель
-
Артикул
А214162
Описание универсального генератора сигналов DG2072:
Генератор сигналов DG2072 обладает низким уровнем собственных шумов и высокой функциональностью. Помимо стандартных форм сигнала, он позволяет создавать псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также большое количество специальных форм сигнала. Кроме того, генератор сигналов DG2072 даёт возможность использовать различные типы модуляции.
-
-
Технические характеристики универсального генератора сигналов DG2072:
Характеристика Значение Максимальная выходная частота 70 МГц Количество каналов 2 Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал
160 типов специальной формыЧастотные характеристики Диапазон Синусоидальный сигнал 1 мкГц ~ 70 МГц Прямоугольный сигнал 1 мкГц ~ 20 МГц Импульсный сигнал 1 мкГц ~ 20 МГц Пилообразный сигнал 1 мкГц ~ 1,5 МГц Гармоники 1 мкГц ~ 20 МГц PRBS 2 кбит/с ~ 50 Мбит/с Двухтональный 1 мкГц ~ 20 МГц RS-232 скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 Последовательность 2 кВыб/с ~ 60 Мвыб/с Белый шум (Гаусс) полоса 100 МГц (-3дБ) Cпециальной формы 1 мкГц ~ 20 МГц Разрешение по частоте 1 мкГц Точность установки (18°C ~ 28°C) ±(1 ppm от устан. значения + 10 пГц) Синусоидальный сигнал Гармонические искажения Типичное (0 дБм)
< -55 дБн (DC ~ 10 МГц)
< -50 дБн (>10 МГц ~ 20 МГц)
< -40 дБн (>20 МГц ~ 30 МГц)
< -35 дБн (>40 МГц)Общие гармонические искажения < 0,075% (10 ~ 20 кГц, 0 дБм) Негармонические искажения Типичное (0 дБм)
< -60 дБн (DC ~ 10 МГц)
< -60 дБн + 6 дБ/октаву (>10 МГц)Фазовый шум Типичное (0 дБм)
-105 дБн/Гц @ 10 кГц (10 МГц)Прямоугольный сигнал Время нарастания/спада < 9 нс (1 Вп-п,1 кГц) типичное Выброс < 5 % (100 кГц, 1 Вп-п) типичное Коэффициент заполнения 0,01% ~ 99,99% (ограничена установленной частотой) Ассиметрия 1% от периода + 4 нс Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)Пилообразный сигнал Нелинейность < 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное Симмметрия 0 ~ 100% Импульсный сигнал Длительность импульса ≥ 16 нс ~ 1000 кс (ограничена установленной частотой) Коэффициент заполнения 0,001% ~ 99,999% (ограничена установленной частотой) Время нарастания/спада ≥ 8 нс (ограничена установленной частотой и длительностью импульса) Выброс < 5% (1 Вп-п, 1 кГц) типичное Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)Специальная форма Максимальное количество точек участвующих в формировании сигнала 16 М точек Вертикальное разрешение 16 бит Частота дискретизации Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с
Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с
Cглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/сВремя нарастания /спада Интерполяционный фильтр:≥ 8 нс
Пошаговый фильтр: 3 / частота дискретизации
Cглаживающий фильтр: 1 / частота дискретизацииДжиттер (СКЗ) Типичное (1 Вп-п)
Интерполяционный фильтр: 200 пс
Пошаговый фильтр: <5 пс
Cглаживающий фильтр: <5 псГенератор гармоник Порядок гармоник ≤ 8 Тип гармоник четные, нечетные, все, пользовательские Амплитуда гармоник регулируемая для каждой гармоники Фаза гармоник регулируемая для каждой гармоники Характеристики выхода Амплитуда (50 Ом) 1 мВп-п - 10 Вп-п (≤10 МГц)
1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
1 мВп-п ~ 1 Вп-п (>60 МГц)Точность установки ±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) Неравномерность АЧХ Типичное (синус, 1 В)
±0,1 дБ (≤5 МГц)
±0,2 дБ (>5 МГц ~15 МГц)
±0,3 дБ (>15 МГц ~ 25 МГц)
±0,5 дБ (>25 МГц ~ 40 МГц)
±1,0 дБ (>40 МГц)Единицы установки Вп-п, Вскз, дБм Разрешение 0,1 мВпп или 4 бит Смещение (50 Ом) Диапазон ±5 Впп АС+DC Точность установки ±(1% + 5 мВ + 1,0% от амплитуды) Выход сигнала Импеданс 50 Ом (типичное) Защита от короткого замыкания, автоматическое отключение выхода при перегрузке Модуляция Тип модуляции AM, FM, PM, ASK, FSK, PSK, PWM AM Модуляция (AM) Несущая синус, прямоугольный, пила, произвольной формы (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы Частота модуляции 2 мГц ~ 1 МГц Коэффициент модуляции 0% ~ 120% ЧМ Модуляция (FM) Несущая синус, прямоугольный, пила, произвольной формы (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы Частота модуля 2 мГц ~ 1 МГц ФМ Модуляция (PM) Несущая синус, прямоугольный, пила, произвольной формы (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы Частота модуляции 2 мГц ~ 1 МГц Девиация 0 ~ 360° Частотная манипуляция (FSK) Несущая синус, прямоугольный, пила, произвольной формы (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% Частота переключения 2 мГц ~ 1 МГц Амплитудная манипуляция (ASK) Несущая синус, прямоугольный, пила, произвольной формы (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% Частота переключения 2 мГц ~ 1 МГц Фазовая манипуляция (PSK) Несущая синус, прямоугольный, пила, произвольной формы (кроме DC) Источник Внутренний/Внешний Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% Частота переключения 2 мГц ~ 1 МГц ШИМ модуляция (PWM) Несущая импульсный Частота модуляции 2 мГц ~ 1 МГц Источник Внутренний/Внешний Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC) Девиация 0%~100% длительности импульса Вход внешней модуляции Диапазон напряжения 75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ
5 В TTL уровня для АМн, ЧМн, ФМнПолоса 50 кГц Импеданс входа 10 кОм Режим свипирования (качания) Форма синус, прямоугольный, пила, произвольной формы (кроме DC) Закон линейный, логарифмический, ступенчатый Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой Направление Вверх/Вниз Время свипирования 1 мс ~ 500 с Время стояния/возврата 0 мс ~ 500 с Источник запуска Ручной, внешний, внутренний Маркер спадающий фронт или синхросигнал (программируется) Режим пачек импульсов Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность Частота несущей 2 мГц ~ 20 МГц Количество импульсов в пачке 1 ~ 1000000 или бесконечное Внутренний период 1 мкс ~ 500 с Стробированный запуск Внешний запуск Источник запуска Ручной, внешний, внутренний Задержка запуска 0 нс ~ 100 с Частотомер Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения Частотный диапазон 1 мrГц ~ 240 МГц Разрешение по частоте 7 разрядов/с (время счета = 1 с) Диапазон периода 4 нс ~ 1000 кс Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC 100 МГц ~ 240 МГц 100 мВскз ~ ±2,5 В AC+DC AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п 100 МГц ~ 240 МГц 100 мВскз ~ ±2,5 Вп-п Длительность импульса и коэффициент заполнения
(DC связь)диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нсКоэффициент заполнения 0 ~ 100% Параметры входа Входной импеданс 1 МОм Тип связи AC, DC ФНЧ ON: полоса 150 кГц,
OFF: полоса 240 МГцОпасное напряжение (1 МОм) ±7 В AC+DC Система запуска Уровень запуска: ±2,5 В Чувствительность: высокая, низкая Время счета 1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с) Вход запуска Уровень TTL Длительность импульса > 100 нс Запуск по фронту нарастающий, спадающий выбирается Время отклика (задержка запуска) свипирование:< 100 нс (типичное)
режим пачек < 350 нс (типичное)Выход запуска Уровень TTL Длительность импульса > 60 нс (типичное) Максимальная частота 1 МГц Двухканальный режим (сдвиг фаз) Диапазон 0° ~ 360° Разрешение 0,03° Вход/выход 10 МГц Вход внешнего опорного сигнала Частота 10 МГц ± 50 Гц Уровень 250 мВп-п ~ 5 Вп-п Время блокировки < 2 c Импеданс 1 кОм, закрытый вход (AC) Выход внутреннего опорного сигнала Частота 10 МГц ± 50 Гц Уровень 3,3 Вп-п Импеданс 50 кОм, закрытый вход (AC) Выход синхронизации Уровень TTL Импеданс 50 Ом Основные характеристики Тип дисплея Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн. цветов Питание 100~127 В АСскз，45~440 Гц, CATII
100~240 В АСскз，45~65 Гц, CATIIИнтерфейс USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция) Потребляемая мощность не более 30 Вт Рабочая температура 10°C...40°C Габаритные размеры 261,5 х 112 х 318,4 мм Вес 3,2 кг (в упаковке 4,5 кг) -
Комплект поставки DG2072
№ Наименование Количество 1 Генератор сигналов DG2072 1 2 Кабель питания 1 3 USB кабель 1 4 Кабель DBC-BC 1 5 Краткое руководство по эксплуатации 1 -
