Генераторы импульсов и сигналов

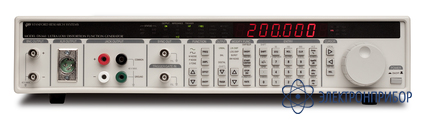

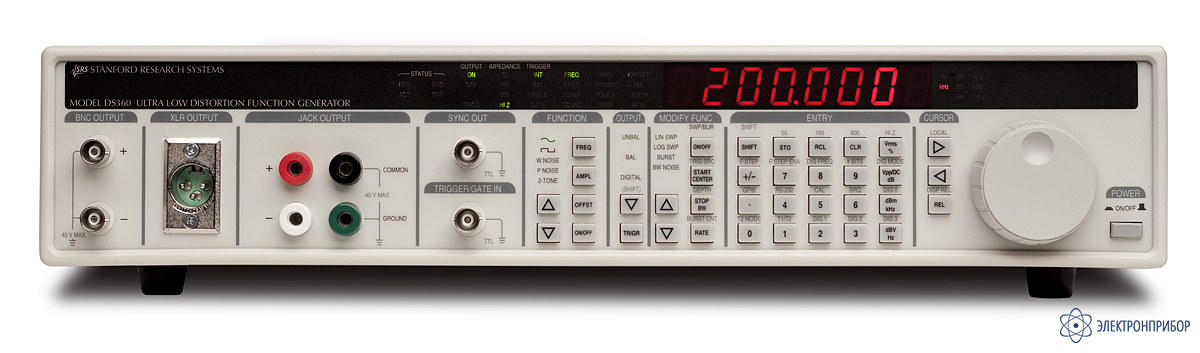

DS360 — генератор

Код товара: 21617
  • 45344-10

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      45344-10 до 22.05.2025

    • Производитель

      SRSYS, США

    Назначение генератора сигналов DS360:

    Генератор сигналов DS360: Диапазон частот 0,01 Гц … 200 кГц; Ультранизкий уровень КНИ до 0,0005%; Низкий уровень гармонических искажений -100 дБн (до 20 кГц); Формы сигнала: синус, меандр, двухчастотный, белый и розовый шум; Диапазон выходных напряжений 20 мкВпик … 40 Впик; Симметричный и несимметричный выходы; Режим ГКЧ; Погрешность установки частоты 25×10-6; Интерфейс RS-232 и КОП; Масса не более 6 кг.

  • Технические характеристики генератора сигналов DS360:

    Параметр Значения
    СИНУСОИДАЛЬНЫЙ СИГНАЛ
    Диапазон частот 0,01 Гц … 200 кГц
    Погрешность установки ±25*10-6
    Индикация частоты 6 разрядов
    Выходной уровень Несимметричный выход: 5 мкВпик…14.4 Впик (50 Ом), 5
    мкВпик...20 Впик (600 Ом), 10 мкВпик...40 Впик(хх)
    Симметричный выход: 2*Uнесим
    Погрешность уровня ± 1%
    Коэффициент гармоник (несимметричный выход, 1 Вскз) Не более -106 дБн до 5 кГц
    Не более -100 дБн, 5-20 кГц
    Не более -96 дБн, 20-40 кГц
    Не более -85 дБн, 40-100 кГц
    Не более -68 дБн, 100-200 кГц
    Постоянное смещение Несимметричный выход: до ±7,4 В (50 Ом), до 10 В (600 Ом),
    до 20 В (хх)
    Симметричный выход: не применимо
    Погрешность смещения ±1%
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ
    Время нарастания 1,3 мкс
    Уровень четных гармоник Не более -60 дБн, до 20 кГц
    ДВУХТОНОВЫЙ СИГНАЛ
    Тип Синус-синус
    Диапазон частот 0,01 Гц…200 кГц
    Динамический диапазон, свободный от искажений Не менее 90 дБ
    БЕЛЫЙ ШУМ
    Полоса частот До 200 кГц
    Неравномерность Не более 1 дБ, 1 Гц…100 кГц
    ПАРАМЕТРЫ ВЫХОДА
    Тип Симметричный и несимметричный
    Выходное сопротивление Несимметричный: 50 Ом и 600 Ом
    Симметричный: 50, 150 и 600 Ом
    Погрешность сопротивления ±(1 ...3)%
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100/120/220/240 В ± 10%, 50/60 Гц, 50 Вт
    Габаритные размеры 432 х 89 х 412 мм
    Масса Не более 6 кг

  • Комплект поставки DS360

    № Наименование Количество
    1. Генератор сигналов DS360 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
