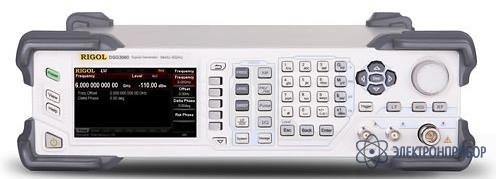

DSG3060 — генератор высокочастотный
Код товара: 33963-
-
Гарантия
3 года
-
Производитель
-
Артикул
А158141
Особенности генератора высокочастотного DSG3060
- Диапазон частоты выходного сигнала DSG3060: 9 кГц ~ 6 ГГц, разрешение 0.1 Гц
- Диапазон амплитуды выходного сигнала: от -130 до +13 дБм, разрешение 0.01 дБ
- Погрешность амплитуды: <0.5 дБ
- Уровень фазовых шумов составляет менее -110 дБн/Гц при отстройке 20 кГц
- Высокостабильный опорный генератор: температурная стабильность 0.5 ppm; 0.005 ppm (опция)
- Режимы модуляции: АМ/ЧМ/ΦМ, импульсная (внутр. или внеш. модулирующий сигнал для любого типа модуляции)
- Генератор заданной последовательности импульсов (опция)
- IQ модуляция и выход I/Q модулирующего сигнала (опция)
- Стандарт высоты 2U для установки в стойку; комплект для монтажа в стойку RM-DSG3000 (опция)
- Электронный аттенюатор
- Функция автоматической калибровки постоянства амплитуды выходного сигнала (учет внешних кабелей, аттенюаторов, усилителей и т.п.) для измерительных систем с отслеживанием уровня мощности выходного сигнала (опция)
- Цветной LCD TFT дисплей 10.9 см, 480x272 px
- Интерфейсы USB/LAN (поддержка LXI)/GPIB для дистанционного управления; поддержка системы команд SCPI
- Многоязычный интерфейс, встроенная система подсказок
- Габариты DSG3060: 364х420х112 (мм), вес 6.4 кг
-
-
Технические характеристики генератора высокочастотного DSG3060
Характеристика Значение ЧАСТОТА Частотные характеристики Диапазон частот 9 кГц ~ 6 ГГц Разрешение 0,01 Гц Скорость переключения <10 мс (типичное) Фазовый сдвиг настраиваемый, с шагом 0,01° Частотные диапазоны Частотные диапазоны Значение частоты N 1 f ≤ 23,4375 МГц 1 2 23,4375 МГц < f ≤46,875 МГц 0,03125 3 46,875 МГц < f ≤ 93,75 МГц 0,06625 4 93,75 МГц < f ≤ 187,5 МГц 0,125 5 187,5 МГц< f ≤ 375 МГц 0,25 6 75 МГц< f ≤ 750 МГц 0,5 7 750 МГц< f ≤ 1500 МГц 1 8 1500 МГц < f ≤ 3000 МГц 2 Внутренний источник опорной частоты Частота опорного генератора 10 МГц Температурная стабильность (0°С ~ 50°С) <0,5 ppm <5 ppb (с опцией OCXO-A08) Старение <1 ppm / год <30 ppb / год (с опцией OCXO-A08) Выход внутреннего опорного генератора Частота 10 МГц Уровень +8 дБ (типичное) Выходной импеданс 50 Ом (номинальное) Вход для внешнего опорного генератора Частота 10 МГц Уровень 0дБ ...+10 дБ (типичное) Входной импеданс 50 Ом (номинальное) Максимальная девиация ±5 ppm Свипирование по частоте Рабочие режимы пошаговое, по списку Режим одиночное, непрерывное Диапазон полный Форма треугольник, пила Шаг изменения линейный, логарифмический Количество точек пошаговое: 2...65535 по списку: 1...6001 Временной диапазон 20 мс...100 с Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN) Спектральный состав Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) < -30 дБн Субгармонические искажения (CW режим, f ≤ 3 ГГц) < -65 дБн; < -80 дБн (типичное) Негармонические искажения (CW режим, уровень >-10дБм,отстройка >10 кГц) f ≤ 1,5 ГГц < -64 дБн; < -70 дБн (типичное) 1,5 ГГц < f ≤ 3 ГГц < -58 дБн; < -64 дБн (типичное) Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,отстройка 20 кГц) f = 100 МГц < -120 дБн/Гц (типичное) f = 1 ГГц < -108 дБн/Гц; < -110 дБн/Гц (типичное) f = 3 ГГц < -102 дБн/Гц; < -104 дБн/Гц (типичное) Общие искажения (CW режим, RMS f= 1ГГц) 0,3 кГц...3 кГц < 5 Гц скз, <1 кГц скз (типичное) 0,03 кГц...20 кГц < 30 Гц скз, <8 Гц скз (типичное) УРОВЕНЬ Диапазон установки Нормированное значение Устанавливаемое значение Максимальный выходной уровень 9 кГц ≤ f < 100 кГц +7 дБм +10 дБм 100 кГц ≤ f < 1 МГц +13 дБм +15 дБм 1 МГц ≤ f < 3 ГГц +13 дБм +25 дБм Минимальный выходной уровень 9 кГц ≤ f < 100 кГц -110 дБм -120 дБм 100 кГц < f ≤3 ГГц -130 дБм -140 дБм Абсолютная неопределенность +13 ~ -60 дБм -60 ~ -110 дБм -110 ~ -130 дБм Погрешность установки уровня 9 кГц ≤ f < 100 кГц ≤0,5 дБ (тип.) ≤0,7 дБ (тип.) 100 кГц < f ≤3 ГГц ≤0,7 дБ ≤0,5 дБ (тип.) ≤0,9 дБ )≤0,5 дБ (тип.) ≤0,7 дБ (тип.) 3 ГГц < f ≤ 6 ГГц ≤0,9 дБ
≤0,5 дБ (тип.)≤1,1 дБ
≤0,5 дБ (тип.)≤0,9 дБ (тип.) КСВН ≤1,8 (типичное) Установка уровня < 5 % Время установки(ALC=on, частота фиксирована, 20°С ~ 30°С) ≤5 мс (типичное) Непрерывный режим настройки уровня(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм >20 дБ (типичное) Обратная мощность Макс. обратная мощность 50 В DC - макс. напряжение постоянного тока 10 Вт (1 МГц < f ≤ 3 ГГц) Свипирование по апмлитуде Рабочие режимы пошаговое, по списку Режим одиночное, непрерывное Диапазон полный уровень Форма треугольник, пила Шаг изменения линейный, логарифмический Количество точек пошаговое: 2...65535 по списку: 1...6001 Временной диапазон 20 мс...100 с Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN) ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) Формы сигнала синус, меандр, треугольник, пила, свипирование (синус) Частотный диапазон Синус, свипирование (синус) 0,1 Гц ~ 1 МГц Меандр 0,1 Гц ~ 20 кГц Треугольник, пила 0,1 Гц ~ 100 кГц Разрешение 0,01Гц Выходное напряжение Диапазон установки 1 мВ ~ 3 В Разрешение 1 мВ Свипирование (синус) Режим Однократный, непрерывный Время 1 мс ~ 1000 с Форма треугольник, пила Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN) Выходной импеданс 50 Ом (номинал) МОДУЛЯЦИЯ Амплитудная модуляция (АМ) Источник внутренний, внешний, внутренний + внешний Глубина 0 % ~ 100 % Разрешение 0,1 % Погрешность установки глубины АМ (fмод = 1 кГц) <4 %уст.значения + 1 % Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное) Неравномерность АЧХ < 3 дБ (номинал.) Частотная модуляция (ЧМ) Источник внутренний, внешний, внутренний + внешний Девиация N x 1 МГц (номинал.) Разрешение <0,1 % девиации или 1 Гц, что больше Погрешность установки (fмод = 1 кГц, внутренний режим) <2 %уст.значения + 20 Гц Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное) Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинал.) Фазовая модуляция (ФМ) Источник внутренний, внешний, внутренний + внешний Макс.девиация 3 рад (f≤23,4375 МГц)N x 5 рад (f>23,4375 МГц) Разрешение <0,1 % девиации или 0,01 рад, что больше Погрешность установки (fмод = 1 кГц, внутренний режим) <4 %уст.значения + 0,1 рад Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное) Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное) Импульсная модуляция Источник внутренний, внешний Диапазон включения/выключения >80 дБ (25 МГц ≤ f <3 ГГц) >70 дБ (3 ГГц ≤ f ≤6 ГГц) Время нарстания/спада (10% / 90%) <50 нс, 10 нс (типичное) Частота повторения импульсов DC ~ 1 МГц Импульсный генератор Режим одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000) Период Диапазон 40 нс ~170 с Разрешение 10 нс Длительность Диапазон 10 нс ~ (170 с ~ 10 нс) Разрешение 10 нс Задержка запуска Диапазон 10 нс ~170 с Разрешение 10 нс Двойной импульс Диапазон 20 нс ~ (170 с ~ 20 нс) Разрешение 10 нс Запуск Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN) Генератор паттернов (опция PUG-DSG3000) Импульсный генератор паттернов Количество импульсов 1 ~ 2047 Временной диапазон 20 нс ~170 с Повторение паттернов 1 ~ 256 I/Q модуляция (опция IQ-DSG3000) Источник модуляции внутренний, внешний Полоса (RF) Внешняя модуляция Полоса (I или Q) до 60 МГц (номинал.) RF (I + Q) до 120 МГц (номинал.) Внутренняя модуляция Полоса (I или Q) до 30 МГц (номинал.) RF (I + Q) до 60 МГц (номинал.) Подавление несущей Диапазон несущей 50 МГц ≤ f ≤3 ГГц ≥ 40 дБн (типичное) Подавление боковой полосы Полоса модуляциидо ±10 МГц ≥ 40 дБн (типичное) Внешние входы I/Q КСВН <1,5 Полное значение на входе 0,5 Вскз (I+Q)скз Внутренняя модуляция EVM 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) ≤0,7%скз (типичное) 3 ГГц ≤ f ≤6 ГГц (уровень ≤ 0 дБм) ≤1,2%скз (типичное) QPSK, root cosine фильр (α=0,22), 4 Мвыб/с 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) ≤0,7%скз (типичное) 3ГГц ≤ f ≤6 ГГц (уровень ≤ 0 дБм) ≤1,2%скз (типичное) Внешняя модуляция EVM CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм ≤1,2%, ≤0,8% (типичное) ACPR ≥ 70 дБ Генератор I/Q огибающей (опция IQ-DSG3000) Выходной импеданс 50 Ом (номинал.) Выходное напряжение Диапазон установки 0,1 Вп-п ~1,5 Вп-п Разрешение 1 мВ АЧХ неравномерность (@1 МГц) ≤10 МГц < 0,5 дБ (номинал.) ≤30 МГц < 1,0 дБ (номинал.) I/Q дисбаланс Магнитуда < 0,1 дБ (номинал.) ≤10 МГц < 0,2 дБ (номинал.) ≤30 МГц Нелинейность фазы 200 пс (номинал.) ≤10 МГц 500 пс (номинал.) ≤30 МГц SFDR Синус (≤30 МГц) > 50 дБ (номинал.) Память формы сигнала Длина памяти 1 Мвыб ~ 16 Мвыб с шагом 1 выборка Разрешение 14 бит Время загрузки 1 Мвыб. <10 c (номинал.) Энергонезависимая память 1 Гб Дискретизация Диапазон 1 кГц ~50 МГц Разрешение 0,01 Гц Запуск Режим запуска Авто, ручной, внешний, по шине (GPIB, USB, LAN) Внешний запуск с задержкой Диапазон установки 0 ~ (2E16-1) Разрешение 1 Запрет внешнего запуска Диапазон установки 0 ~ (2E16-1) Разрешение 1 Длительность импульса > 20 нс (номинал.) ВХОДЫ И ВЫХОДЫ Разъемы на передней панели RF выход Импеданс 50 Ом (номинал.) Разъем N "мама" Вход сигнала внешней модуляции Импеданс 50 Ом (номинал.) Разъем BNC "мама" Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинал.) Разъем BNC "мама" Разъемы на задней панели Вход внешнего запуска Импеданс 1 кОм (номинал.) Разъем N "мама" Уровень запуска 5 В TTL Выход сигнала достоверности Выходное напряжение 0 В / 3,3 В (номинал.) Разъем BNC "мама" Выход свипирования Выходное напряжение 0 ~ 10 В (номинал.) Разъем BNC "мама" Вход или выход импульса Импеданс 50 Ом (номинал.) Выходное напряжение 0 В / 3,3 В (номинал.) Вход для внешнего опорного генератора (10 МГц) Импеданс 50 Ом (номинал.) Разъем BNC "мама" Выход опорного генератора (10 МГц) Импеданс 50 Ом (номинал.) Разъем BNC "мама" Вход/Выход генератора I/Q огибающей(опция IQ-DSG3000) Импеданс 50 Ом (номинал.) Разъем BNC "мама" Интерфейсы на задней панели USB-host Разъем тип А Протокол Версия 2.0 USB-device Разъем тип B Протокол BNC "мама" LAN LXI 10/100 Base, RJ-45 GPIB (IEC/IEEE) IEEE-488.2 ОБЩИЕ ХАРАКТЕРИСТИКИ Дисплей Тип ЖК TFT Разрешение 480 x 272 Размер 4,3" Память Запоминающее устройство (внутреннее) Flash энергонезависимая, USB диск не поддерживается Объем памяти (внутреннего устройства) 1 Гб Питание Напряжение AC 100 В ~ 240 В Частота AC 45 Гц ~ 440 Гц Потребляемая мощность (со всеми опциями) 50 Вт (типичное), максимально 60 Вт Рабочие условия Температура 0°С ~ 50°С Относительная влажность ≤ 95% (0°С ~ 30°С)≤ 75% (30°С ~ 40°С) Габаритные размеры W x H x D 364 мм х 112 мм х 420 мм Вес без опции IQ-DSG3000 6,4 кг с опцией IQ-DSG3000 6,7 кг -
Комплект поставки DSG3060
№ Наименование Количество 1. Генератор высокочастотный DSG3060 1 2. Кабель питания 1 3. Руководство по эксплуатации 1 4. CD диск с руководством по эксплуатации и руководством по программированию 1 Дополнительная комплектация DSG3060:
(Поставляется по отдельному заказу)
№ Наименование 1. I/Q модуляция, выход огибающей IQ-DSG3000 2. Измеритель мощности PMC-DSG3000 3. Импульсный генератор паттернов PUG-DSG3000 4. Комплект для монтажа в стойку RM-DSG3000 5. Опция повышенной стабильности OCXO опорного генератора OCXO-A08 -
Дополнительная комплектация DSG3060
