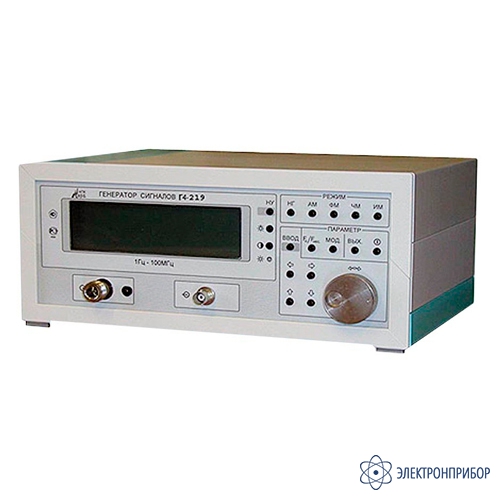

Г4-219А — генератор

Код товара: 57242

    Назначение генератора Г4-219А:

    Генератор Г4-219А – настольный цифровой прибор общего назначения. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а также для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.

    Описание генератора Г4-219А:

    Работа генератора Г4-219А основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

    Генератор Г4-219А имеет пять режимов работы:

    • НК - режим немодулированных колебаний;
    • АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала;
    • ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
    • ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
    • ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.

    Генератор обеспечивает работу с последовательным интерфейсом (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D)

  • Технические характеристики генератора Г4-219А:

    Параметр Значение
    Рабочий диапазон несущей частоты 1 Гц… 110 МГц
    Шаг установки несущей частоты 0,001...10 Гц
    Основная погрешность установки несущей частоты Не более 5×10-6
    Максимальная выходная мощность на нагрузке 50 Ом 20 мВт в полосе частот от 1 Гц до 110 МГц
    Глубина регулировки выходного сигнала 100 дБ
    Основная погрешность регулировки выходного уровня Не более 1 дБ при регулировке 60 дБ и не более 2,5 дБ при регулировке до 100 дБ
    Рабочий диапазон модулирующей частоты От 0,1 Гц до 100 кГц от внутреннего генератора с шагом перестройки (0,1 … 10) Гц
    Виды внутреннего генератора модулирующего напряжения в режиме АМ и ФМ Синусоидальный и прямоугольный
    Виды внутреннего генератора модулирующего напряжения в режиме ЧМ Синусоидальный, прямоугольный, треугольный, линейно-импульсный
    Рабочие условия эксплуатации
    Температура окружающего воздуха 5...40 °С
    Относительная влажность До 90 % при температуре 30 °С
    Напряжение питающей сети 220 ±22 В, 50 ±2 Гц
    Общие характеристики
    Габаритные размеры 290 х 130 х 210 мм
    Масса прибора Не более 5 кг

  • Комплект поставки Г4-219А

    № Наименование Количество
    1 Генератор сигналов Г4-219А 1
    2 Шнур соединительный сетевой 1
    3 Вставка плавкая ВП2Б-1В 1А 250В 2
    4 Кабель К8 (СТЫК С2, RS 232)  1
    5 Кабель соединительный К9 (7/3,04 - 7/3,04) 1
    6 Кабель соединительный К10 (Байонет-байонет) 1
    7 Футляр 1
    8 Руководство по эксплуатации 1
    9 Формуляр 1
