Г4-220 — генератор сигналов

Код товара: 51056
  • 44010-10

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      44010-10 до 18.03.2025

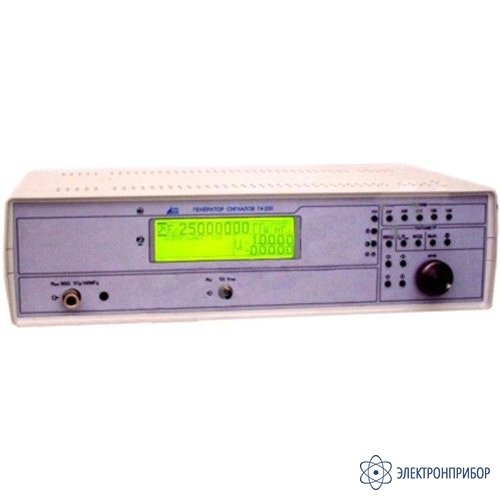

    Описание генератора сигналов Г4-220:

    Генератор сигналов Г4-220 - настольный цифровой прибор СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радио-измерительных системах.

    Работа генератора сигналов Г4-220 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

    Генератор сигналов Г4-220 обеспечивает работу в следующих режимах:

    • НК - режим немодулированных колебаний;
    • АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала;
    • ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
    • ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
    • ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.

    Предусмотрено управление генератором через встроенный интерфейс RS-232.

  • Технические характеристики генератора сигналов Г4-220:

    Параметр Значение
    Рабочий диапазон несущей частоты 10 МГц – 2,5 ГГц
    Шаг установки несущей частоты от 0,01 Гц до 100 Гц
    Основная погрешность установки несущей частоты не более 5×10-6
    Максимальный уровень выходного сигнала на нагрузке 50 Ом не менее 20 мВт
    Глубина регулировки выходного сигнала 100 дБ

    Основная погрешность регулировки выходного уровня

    		 не более 1 дБ при регулировке 60 дБ и не более 2,5 дБ при регулировке до 100 дБ
    Рабочий диапазон модулирующей частоты от 0,1 Гц до 100 кГц от внутреннего генератора с шагом перестройки от 0,1 Гц до 10 Гц
    Два вида внутреннего генератора модулирующего напряжения в режиме АМ и ФМ синусоидальный, прямоугольный
    Четыре вида внутреннего генератора модулирующего напряжения в режиме ЧМ

    синусоидальный, прямоугольный, треугольный, линейно-импульсный
    Общие характеристики
    Температура окружающего воздуха, °С от 5 до 40
    Относительная влажность не более 90% при температуре 30 °С
    Напряжение питающей сети 220 ±22 В частотой 50 ±2 Гц
    Масса прибора не более 8 кг
    Габаритные размеры прибора 474 x 131 x 260 мм

  • Комплект поставки Г4-220

    № Наименование Количество
    1 Генератор сигналов Г4-220 1
    2 Шнур соединительный сетевой 1
    3 Вставка плавкая ВП2Б-1В 1А 250В 4
    4 Кабель К8 (СТЫК С2, RS 232)  1
    5 Кабель соединительный К9 (7/3,04 - 7/3,04) 1
    6 Кабель соединительный К10 (Байонет-байонет) 1
    7 Футляр 1
    8 Руководство по эксплуатации 1
    9 Формуляр 1
