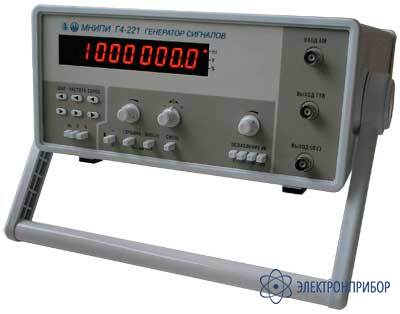

Г4-221/1 — генератор сигналов высокочастотный

Код товара: 35902
  • Акция
    33410-14

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      33410-14 до 31.10.2019

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение генератора сигналов высокочастотного Г4-221/1

    Генератор сигналов высокочастотный Г4-221/1 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

    Особенности генератора сигналов высокочастотного Г4-221/1

    • Полоса частот 0,1 Гц - 17 МГц
    • Цифровая индикация частоты формируемых сигналов
    • Синхровыход с сигналом ТТЛ
    • Внутренняя и внешняя АМ
    • Cигналы повышенной амплитуды

  • Технические характеристики генератора сигналов высокочастотного Г4-221/1

    Параметр Значение
    Формы выходных сигналов Синус, прямоугольник, синхровыход (ТТЛ уровень)
    Диапазон частот:
    немодулированных синусоидальной формы
    АМ синусоидальной формы
    прямоугольной формы и уровня ТТЛ
    10-1 - 1,7·107 Гц
    5·104 - 1,7·107 Гц
    10-1 - 106 Гц
    Дискретность установки частоты 0,1 Гц
    Ослабление:
    плавное
    ступенчатое
    ≥ 40 дБ
    -20, -40, -60 дБ
    Сигнал синусоидальной формы
    Коэффициент гармоник ≤ 0,5% (10 Гц - 120 кГц)
    Амплитуда 5 В (нагрузка 500 Ом)
    10 В (без нагрузки)
    Сигнал прямоугольной формы
    Амплитуда 14 В (размах сигнала, нагрузка 50 Ом)
    28 В (без нагрузки)
    Погрешность установки амплитуды ± 0,5 В
    Синхровыход (ТТЛ уровень)
    Значение напряжения:
    высокого уровня
    низкого уровня
    ≥ 2,4 В
    ≤ 0,4 В
    Время перехода "1" → "0" и "0" → "1" ≤ 100 нс
    Амплитудная модуляция
    Частота модулирующего сигнала:
    внутренний
    внешний
    1000± 10% Гц
    50 Гц – 10 кГц
    Коэффициент АМ 0 - 90%
    Погрешность установки АМ ± 10%
    Общие характеристики
    Питание (220±22) В, (50±0,5) Гц
    Потребляемая мощность 40 В · А
    Габаритные размеры 147х306х340 мм
    Масса 5 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность
    5°С - 40°С
    80% при 25 °С
    Сигналы повышенной амплитуды
    Формы выходных сигналов Синус, прямоугольник
    Диапазон частот: 10-1 - 106 Гц
    Амплитуда:
    прямоугольный сигнал
    синусоидальный сигнал
    40 В (размах 80 В, нагрузка 1 кОм)
    30 В (нагрузка 1 кОм)

  • Комплект поставки Г4-221/1

    № Наименование Количество
    1. Генераторы сигналов высокочастотные Г4-221/1 1
