Г4-226 — генератор сигналов

Код товара: 51062

    Описание генератора сигналов Г4-226:

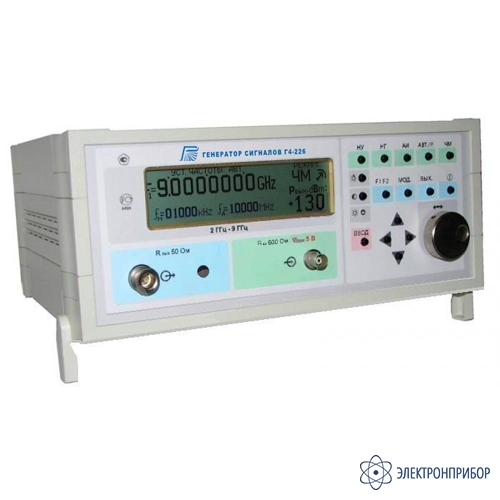

    Генератор сигналов Г4-226 - настольный цифровой прибор СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радио-измерительных системах.

    Генератор сигналов Г4-226 имеет следующие режимы работы:

    • НК - режим немодулированных колебаний;
    • ЧМ - режим частотной модуляции от внешнего сигнала;
    • АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

    Основная погрешнесоть установки частоты не более 3*10-7.

    Предусмотрено управление генератором через встроенный интерфейс RS-232.

  • Технические характеристики генератора сигналов Г4-226:

    Параметр Значение
    Диапазон выходных частот 2,0 ГГц – 18,0 ГГц
    Выход коаксильный, волновое сопротивление 50 Ом, сечения 7/3 мм, размеры элементов присоединения выполнены в соответсвии с ГОСТ 51914-2002
    Максимальная выходная мощность не менее 10 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50 дБм до +10дБм, с погрешностью не более 1,5 дБ в интервале от +10 дБм до -20 дБм и 2,5 дБ до -50 дБм
    Основная погрешность установки частоты не более 3*10-7

    Потребляемая мощность

    		 не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В с частотой 400 ГЦ
    Общие характеристики
    Климатическое исполнение соответствует гр.1.1 УХЛ ГОСТ В 20.39.304
    Температура окружающего воздуха, °С от +5 до + 40 °С
    Относительная влажность не более 80% при температуре 25 °С
    Масса прибора не более 8 кг
    Наработка на отказ не менее 20000 часов
    Трудоемкость изготовления  не более 120 н/ч
    Особенности прибора работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485
    Габаритные размеры прибора 317 x 132 x 257 мм (с открытыми ножками 317 x 156 x 257 мм)
    Прибор соответствует требованиям ГОСТ 22261-94

  • Комплект поставки Г4-226

    № Наименование Количество
    1 Генератор сигналов Г4-226 1
    2 Кабель СТЫК С2, RS 232 1
    3 Кабель соединительный 7/3,04 - 7/3,04 1
    4 Кабель соединительный байонет - байонет 1
    5 Аттенюатор 40 дБ 7/3,04 1
    6 Вставка плавкая ВП2Б-1В 1А 250 В 1
    7 Шнур соединительный сетевой 1
    8 Упаковка (футляр или кейс) 1
    9 Руководство по эксплуатации 1
    10 Формуляр 1

  • Файлы для Г4-226

Файлы для Г4-226
