Генераторы импульсов и сигналов

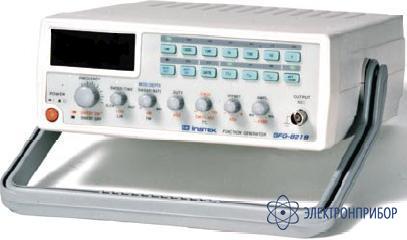

GFG-8215A — генератор
Код товара: 21704-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
19969-05 до 01.08.2010
-
Производитель
Краткие характеристики GFG-8215A:
- Частотный диапазон 0,3 Гц ... 3 МГц
- Форма сигнала: синус, треугольник, прямоугольник
- Регулировка асимметрии формы сигнала
- Добавление постоянного смещения
- 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
- Функция внешнего управления частотой
- Регулируемый ТТЛ/КМОП-выход
-
-
Технические характеристики GFG-8215A:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 0,3 Гц … 3 МГц (7 диапазонов) Погрешность установки ±(5% + 1 Гц) Амплитуда > 10 В (на 50 Ом) Выходное сопротивление 50 Ом Аттенюатор 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой Постоянное смещение ±5 В (на 50 Ом) Асимметрия формы 0,2…0,8 (1 МГц) - плавно регулируется Дисплей 6-разрядный, СД-индикаторы СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц) Неравномерность £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц) ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ±2% (0,3 Гц…100 кГц) Время нарастания/спада £ 100 нс (макс. уровень,50 Ом) КМОП-ВЫХОД Выходной уровень От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой Время нарастания / спада £ 120 нс ТТЛ-ВЫХОД Выходной уровень ³ 3 В Коэффициент нагрузки 20 ТТЛ-элементов Время нарастания/спада £ 25 нс ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ Входное напряжение 0…(10 ±1)В Входное сопротивление 10 кОм ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В±15%, 50 / 60 Гц Габаритные размеры 251 x 91 x 291 мм Масса Приблизительно 2 кг -
Дополнительная комплектация GFG-8215A
