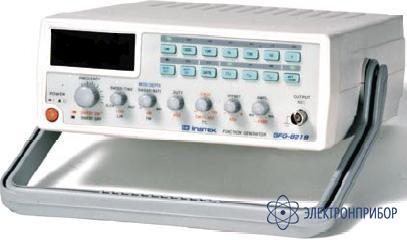

GFG-8216A — генератор

Код товара: 21705
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      19969-05 до 01.08.2010

    • Производитель

      GW Instek, Тайвань

    Краткие характеристики GFG-8216A:

    • Частотный диапазон 0,3 Гц ... 3 МГц
    • Форма сигнала: синус, треугольник, прямоугольник
    • Регулировка асимметрии формы сигнала
    • Добавление постоянного смещения
    • 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
    • Функция внешнего управления частотой
    • Регулируемый ТТЛ/КМОП-выход
    • Цифровой дисплей
    • Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц
  • Технические характеристики GFG-8216A:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 0,3 Гц … 3 МГц (7 диапазонов)
    Погрешность установки ±(5% + 1 Гц)
    Амплитуда > 10 В (на 50 Ом)
    Выходное сопротивление 50 Ом
    Аттенюатор 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
    Постоянное смещение ±5 В (на 50 Ом)
    Асимметрия формы 0,2…0,8 (1 МГц) - плавно регулируется
    Дисплей 6-разрядный, СД-индикаторы
    СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
    Неравномерность £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ±2% (0,3 Гц…100 кГц)
    Время нарастания/спада £ 100 нс (макс. уровень,50 Ом)
    КМОП-ВЫХОД Выходной уровень От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
    Время нарастания / спада £ 120 нс
    ТТЛ-ВЫХОД Выходной уровень ³ 3 В
    Коэффициент нагрузки 20 ТТЛ-элементов
    Время нарастания/спада £ 25 нс
    ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ Входное напряжение 0…(10 ±1)В
    Входное сопротивление 10 кОм
    ЧАСТОТОМЕР Частотный диапазон 0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
    Разрешение 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
    Стабильность опорн. ген-ра ±10-5(23°С ± 5°С) после 30 мин. работы
    Входной импеданс 1 МОм / 150 пФ
    Чувствительность £ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В±15%, 50 / 60 Гц
    Габаритные размеры 251 x 91 x 291 мм
    Масса Приблизительно 2 кг
